РКСН "Тополь"

[Дед Леня]

РКСН "Тополь"

В данной теме речь пойдет о постройке модели российского ракетного комплекса стратегического назначения "Тополь" в масштабе 1:72 от модельной фирмы "ЗВЕЗДА" г. Москва.



[Profundo]

Господи, и тут военщина... Хоть бы на форумах без этого



[Дед Леня]

Господи, и тут военщина...

Включайтесь в процесс, выкладывайте свои модели более миролюбивого содержания. Будем только рады увидеть ваше творчество.



[Дед Леня]

В "загашнике" с прошлого года лежит подаренная друзьями на день рождения модель РКСН "Тополь". В связи с началом сборки ОТРК"Эльбрус" решил заодно собрать и данную модель. А пока небольшая историческая справка.

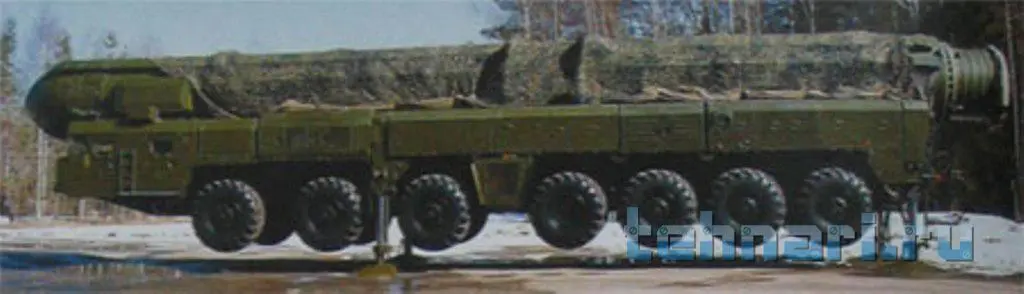

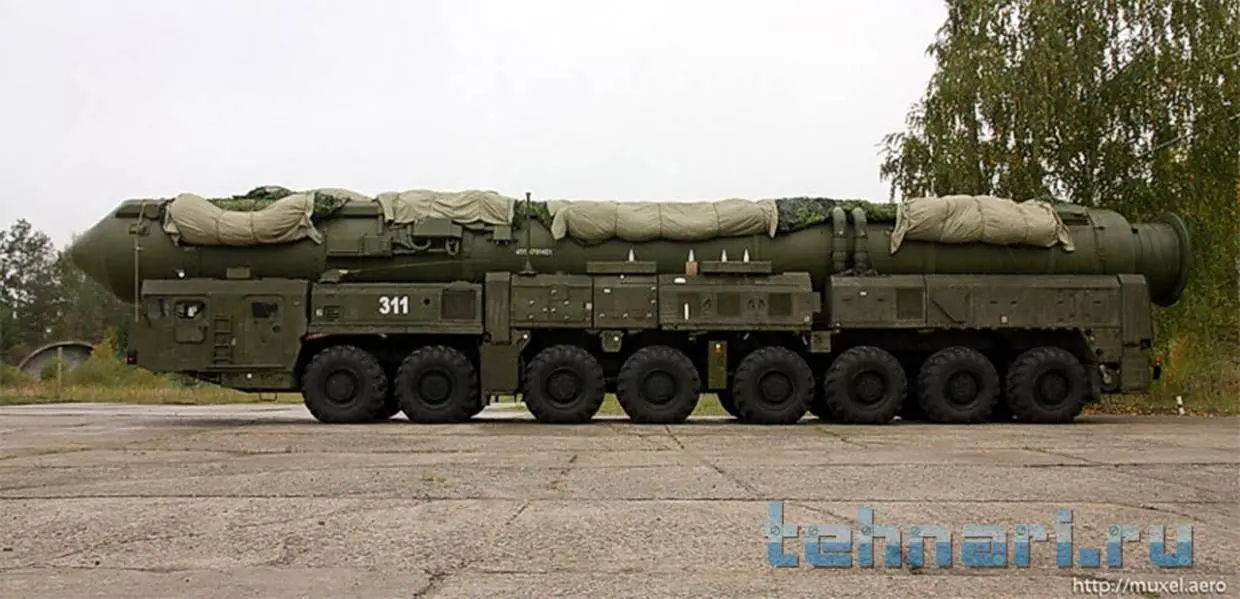

Работы по МБР "Тополь" для подвижного грунтового ракетного комплекса (РК)были начаты в Московском институте теплотехники в соответствии с Постановлением правительства от 19 июля 1976г. Новый РК должен был впоследствии заменить ракетные комплексы предыдущего поколения - "Темп-2С" и "Пионер".

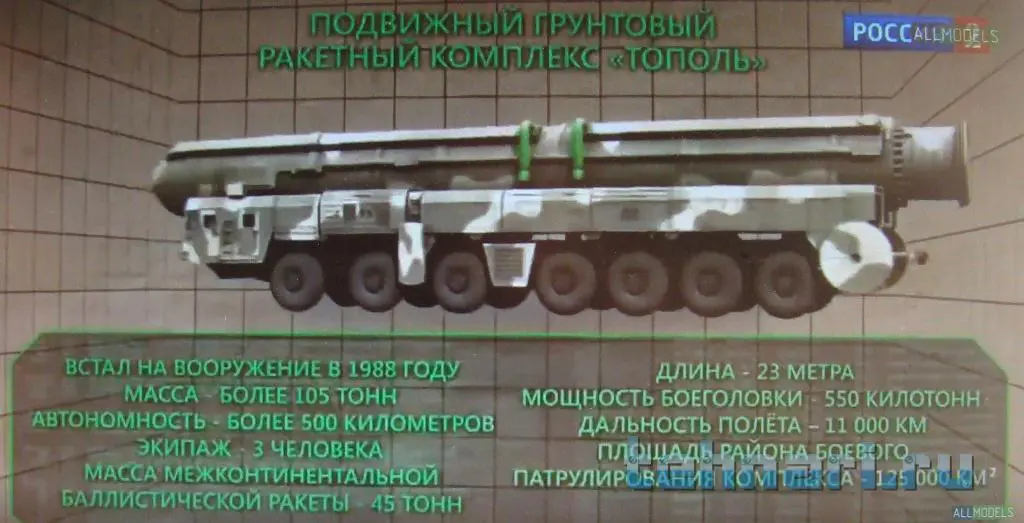

Основные ТТХ подвижного грунтового РК 15П158 "Тополь":
Состав РК: автономные пусковые установки, машины боевого управления, машины связи, машина обеспечения боевого дежурства.

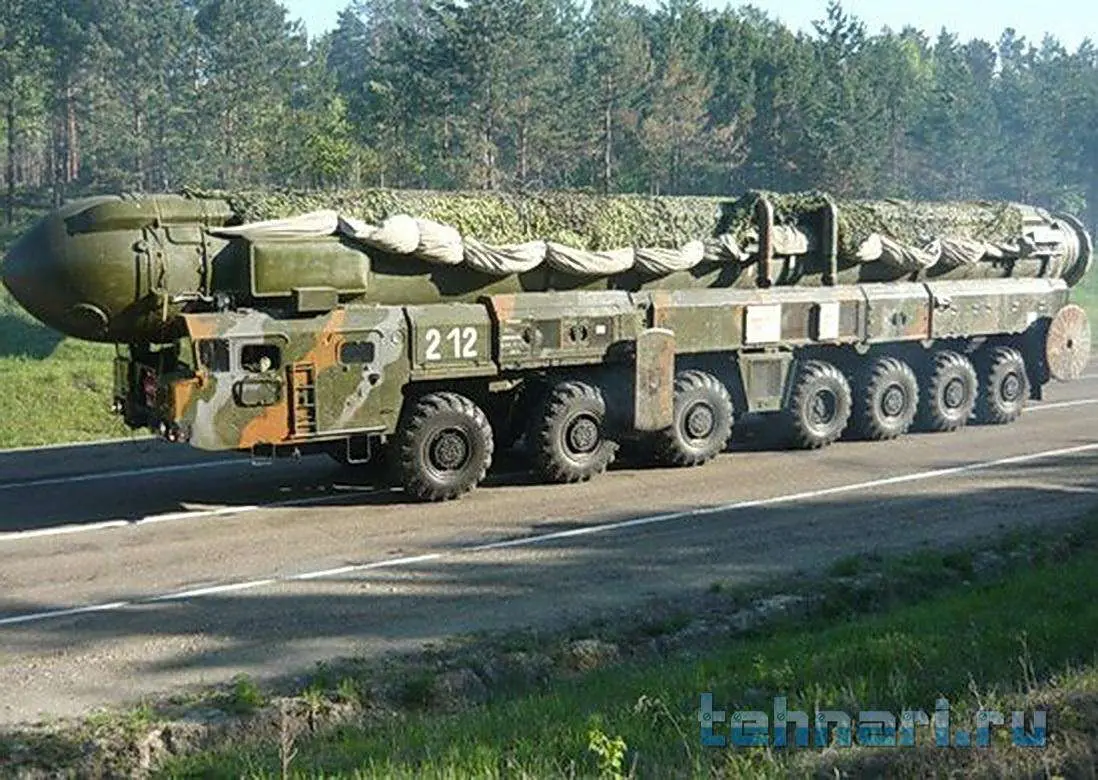

Пусковая установка - на базе семиосного шасси МАЗ-7917 , скорость-40км/час
Способ старта-минометный из ТПК с помощью ПАД.
Ракета - межконтинентальная трехступенчатая твердотопливная.
Боевое оснащение ракеты - моноблочная ГЧ с ядерным зарядом 550Кт
Максимальная дальность стрельбы - 10000 км
Стартовая масса ракеты - 45 т
Масса ГЧ - 1000 кг
Топливо маршевых ступеней - твердое смесевое
Длина ракеты - 21,4 м
Диаметр ракеты - 1,8 м
Система управления -автономная инерциальная с БЦВМ

Как и ракета "Пионер", МБР "Тополь" может стартовать не только с маршрута боевого патрулирования, но и с позиции во время боевого дежурства в специальных металлических укрытиях "Крона" с раздвигающейся крышей. Для этого, как и на полевой позиции, пусковая установка "вывешивается" на домкратах и приводится в готовность к пуску.
Первый испытательный пуск ракеты 15Ж58 состоялся 8 февраля 1983 года на полигоне Плесецк, а решение о начале серийного производства РК "Тополь" было принято Постановлением правительства от 28 декабря 1984г. Серийное производство ракет было развернуто в 1985 г. на Воткинском машиностроительном заводе, а пусковой установки - на Волгоградском По "Баррикады".

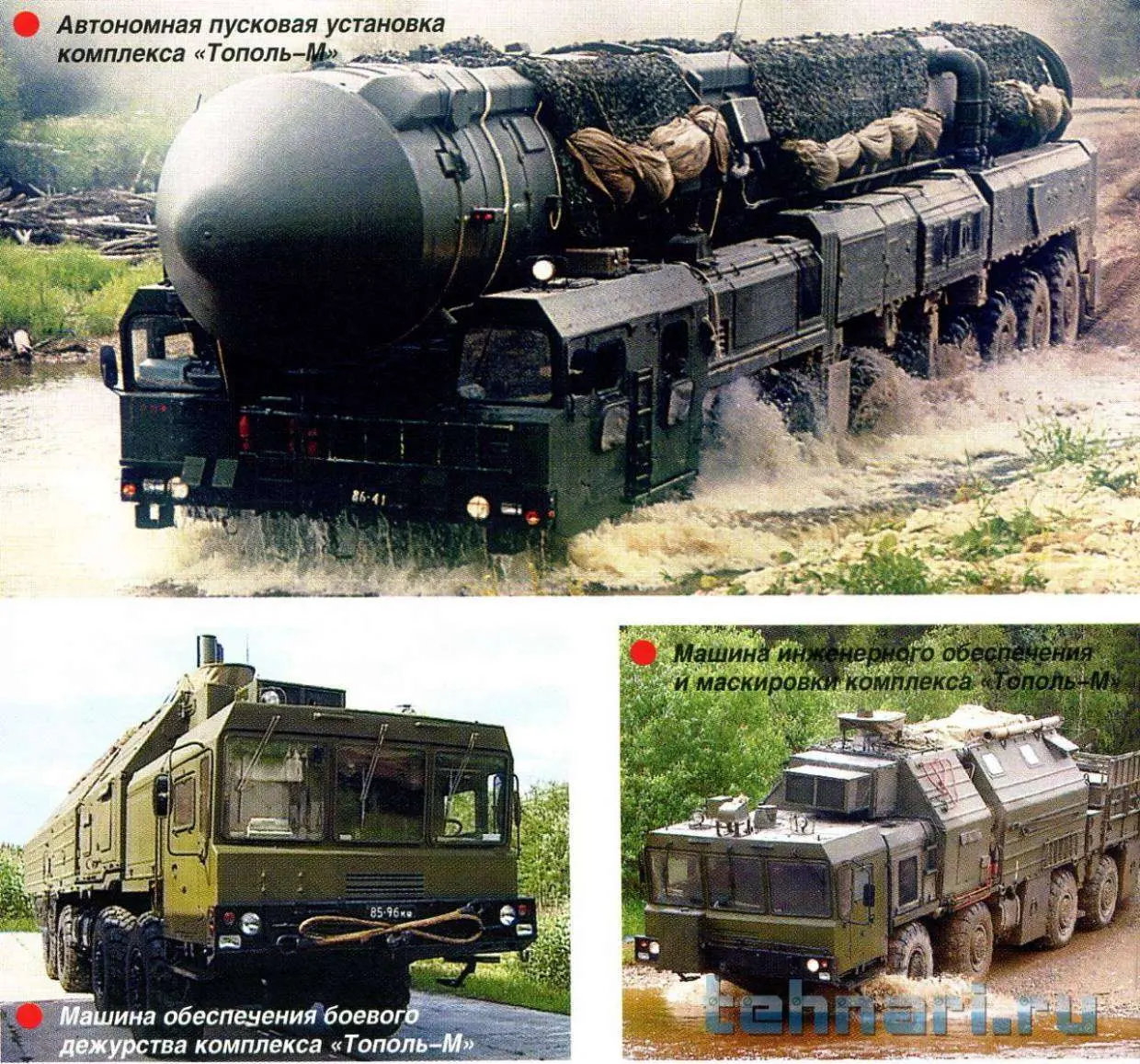

Модернизированный РК "Тополь-М"- первый РК, созданный силами только российских предприятий. РК является уникальным и примерно в 1,5 раза превосходит комплекс "Тополь" по боеготовности, маневренности и живучести (в мобильном варианте), эффективности поражения различных объектов, в том числе и в условиях развертывания ПРО. Энергетические возможности новой ракеты РС-2ПМ2 (15Ж65) позволяют увеличить забрасываемый вес, значительно снизить высоту активного участка траектории, повысить эффективность преодоления перспективных средств ПВО.

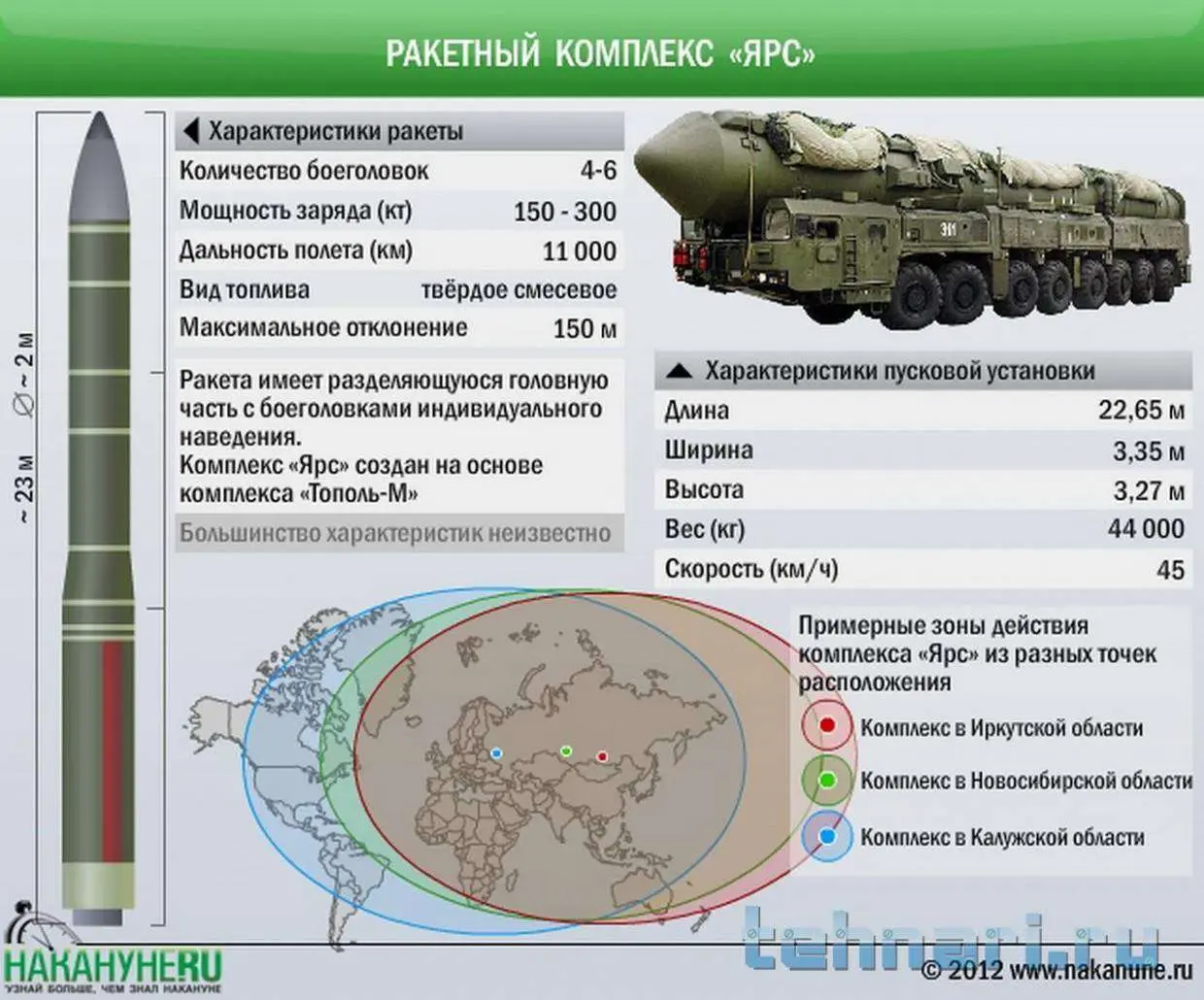

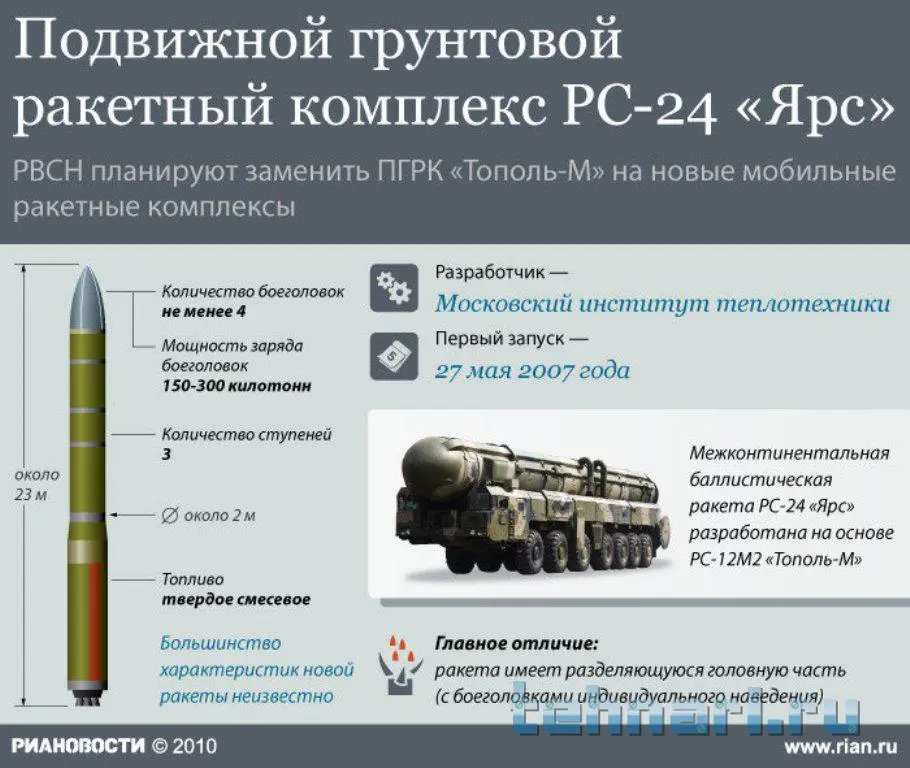

Крайним в ряду семейства РК"Тополей" стоит подвижный грунтовый РК "Ярс", который является результатом работ по модернизации РК "Тополь-М" и предназначен для поражения стационарных стратегических объектов противника ракетой РС-24 (SS-X-29), имеющей разделяющуюся головную часть (РГЧ) с тремя автономными боеголовками, оценочная мощность каждой из которых составляет 300Кт. По боевым возможностям РС-24 занимает промежуточную позицию между моноблочной предшественницей 15Ж65 (мощность -550Кт) и ракетой РС-20 "Воевода" ( SS-18 SATANA) ( мощность 10х750 Кт)

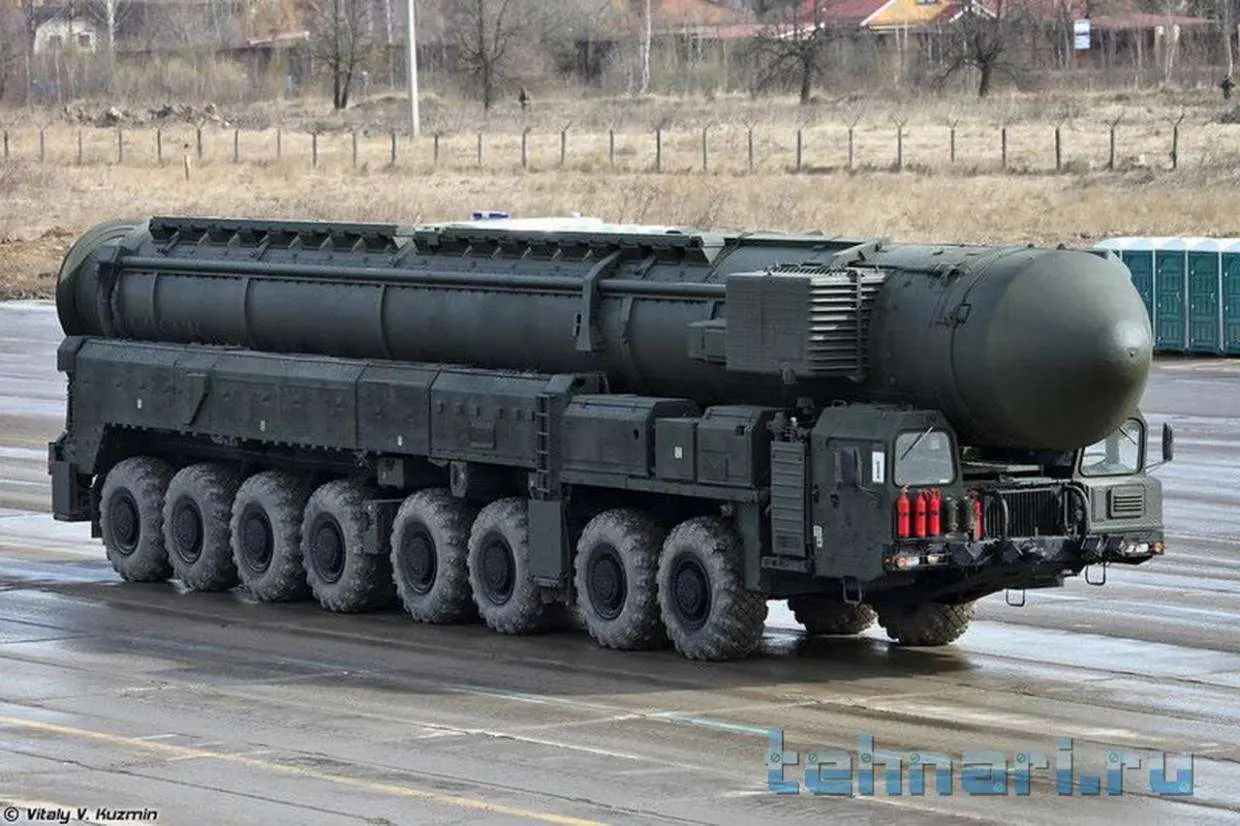

Пусковая установка создана на базе установки комплекса "Тополь-М" и представляет собой 8-ми осное шасси (16х16) МЗКТ-79221 производства ОАО "МАЗ"



[Дед Леня]

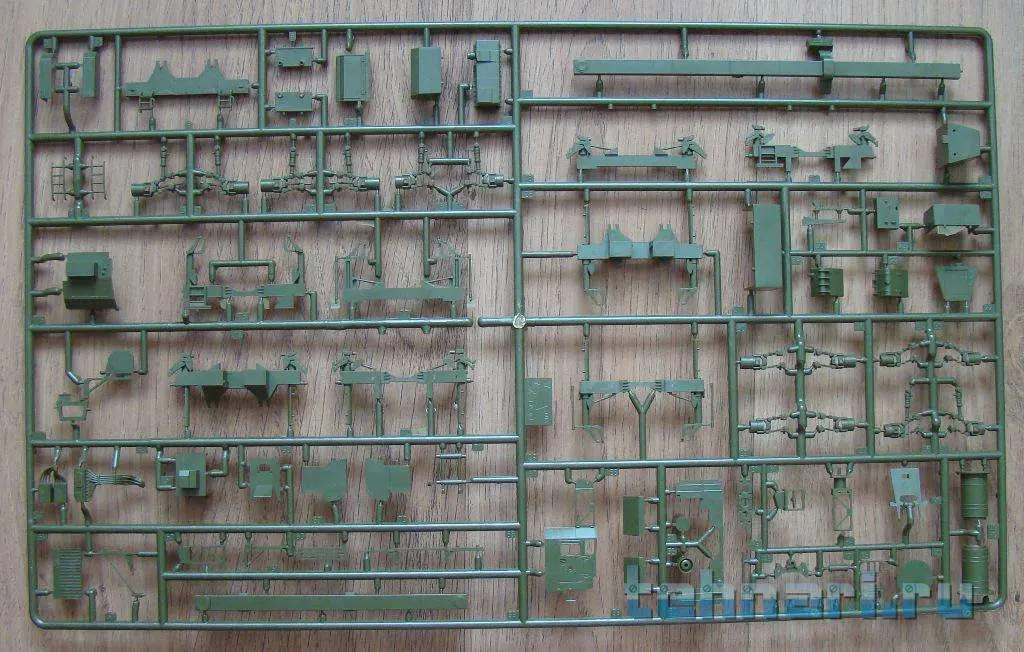

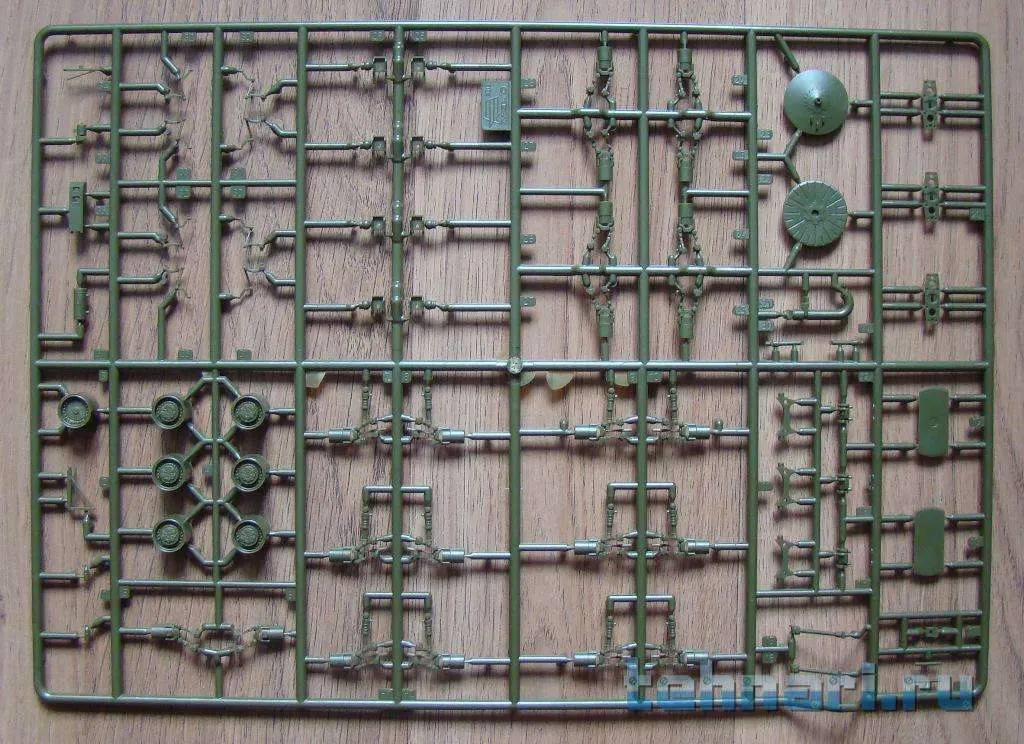

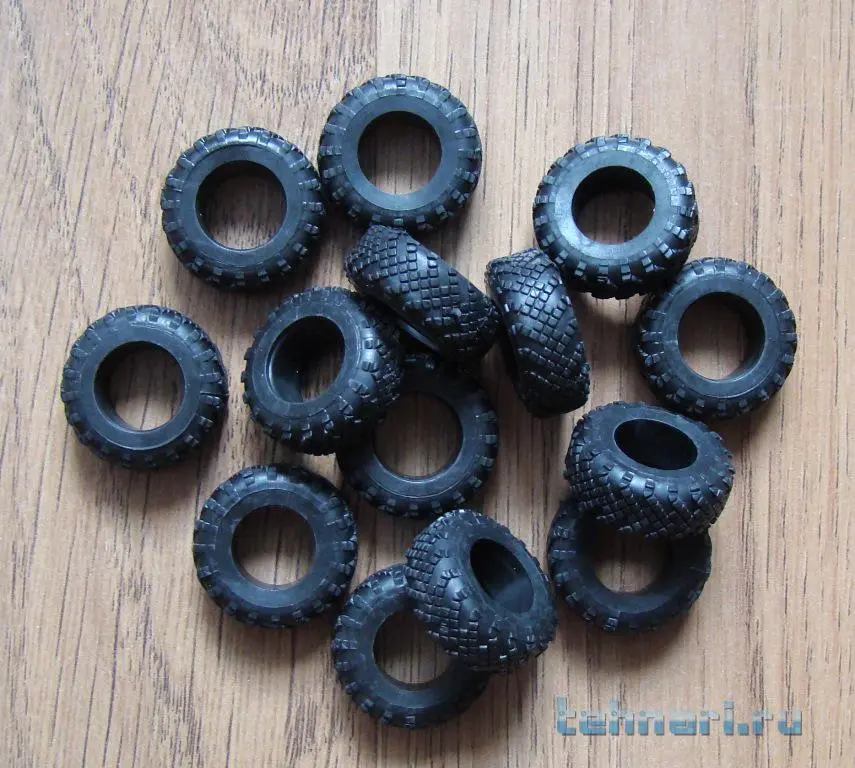

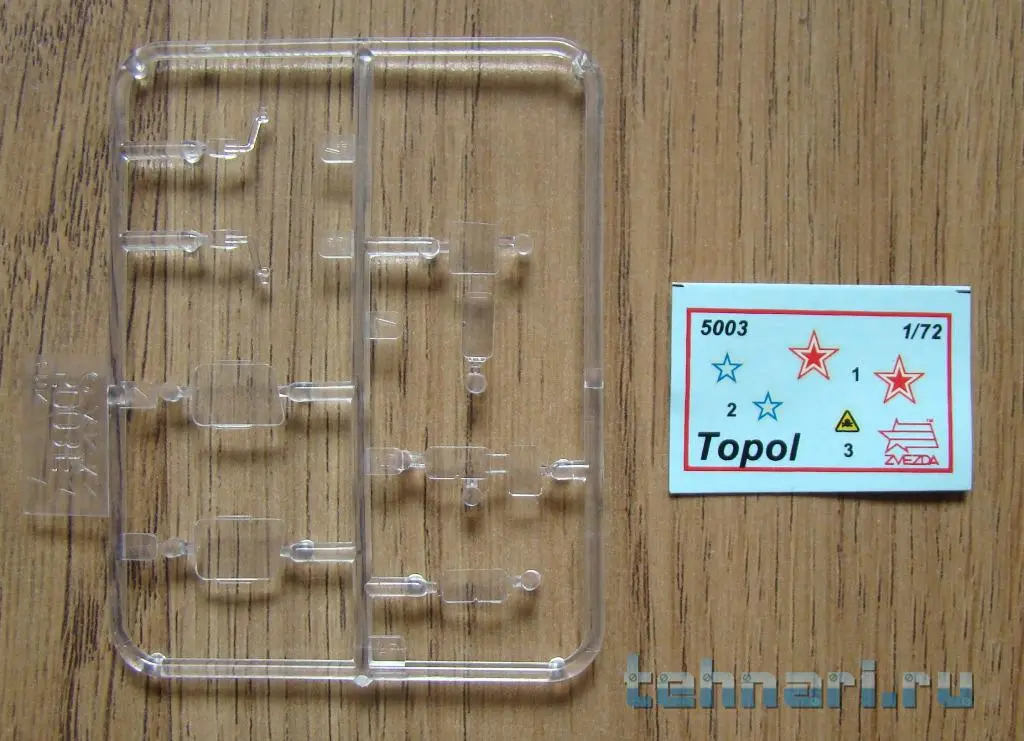

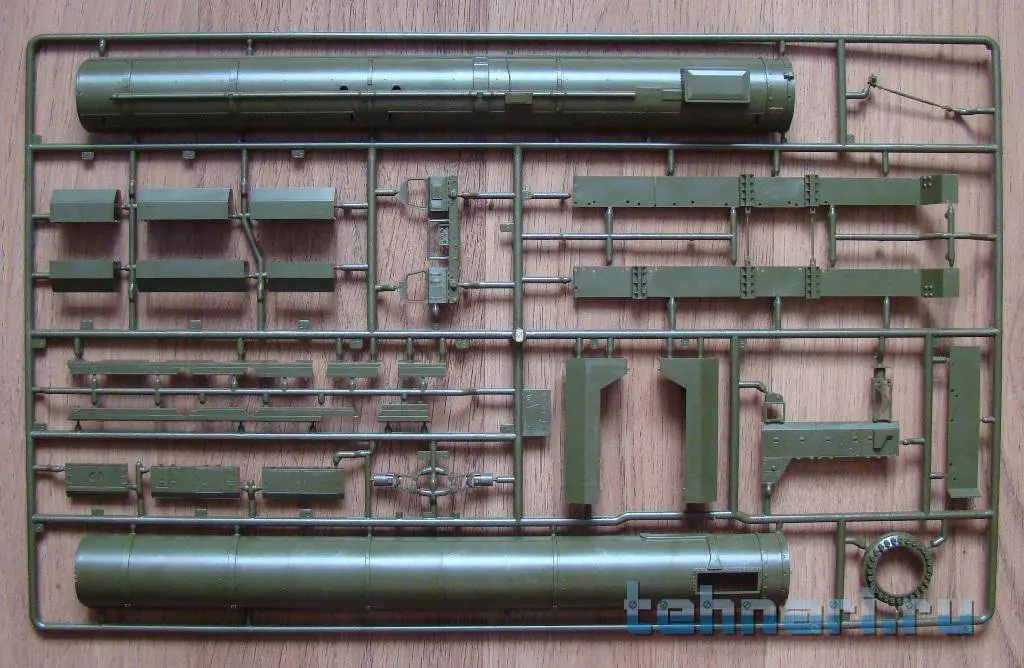

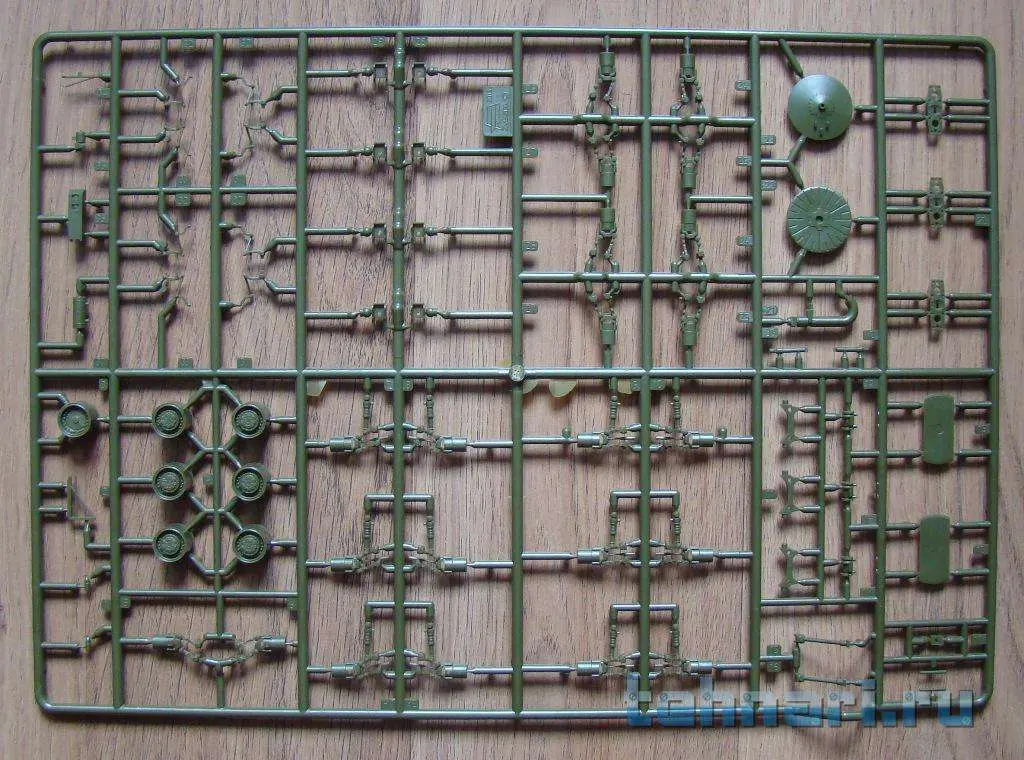

В коробке от "Звезды" с красочным рисунком на лицевой стороне и фото модели на обратной стороне находится 5 рамок зеленого пластика и одна рамка прозрачного пластика с остеклением кабины. Качество литья высокое, без облоя и утяжин. В инструкции подробно прорисованы все этапы сборки модели. Декаль представляет собой миниатюрный листик, без "технички", зато шины отлиты из резиноподобного материала и очень качественно. Какой будет стыковка деталей, покажет процесс сборки модели.



[Дед Леня]

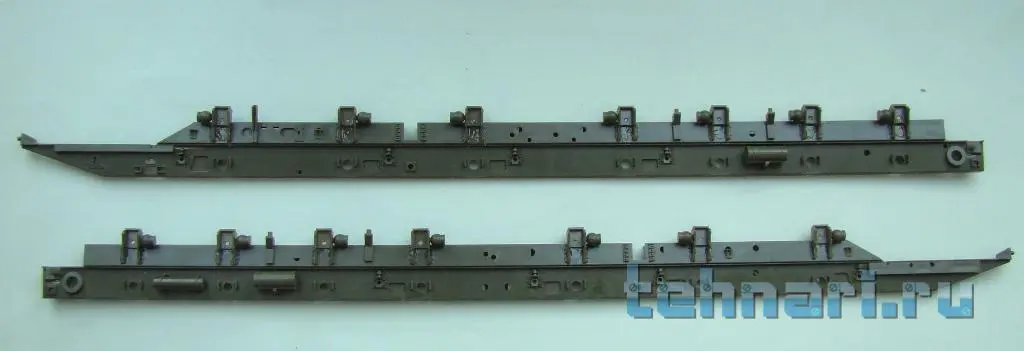

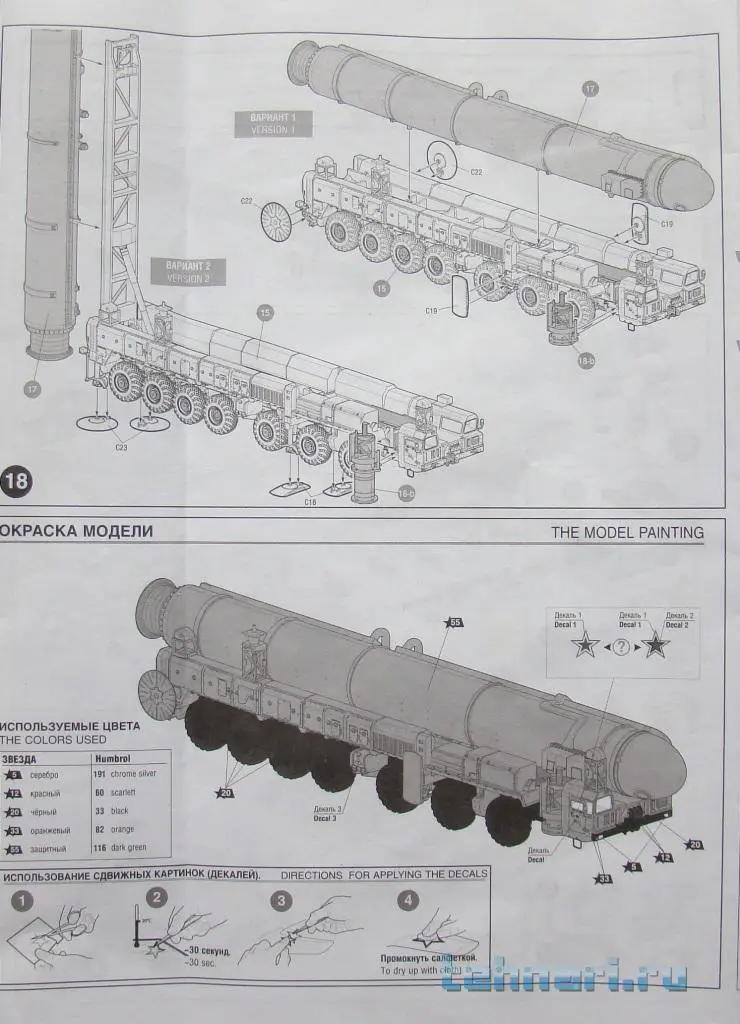

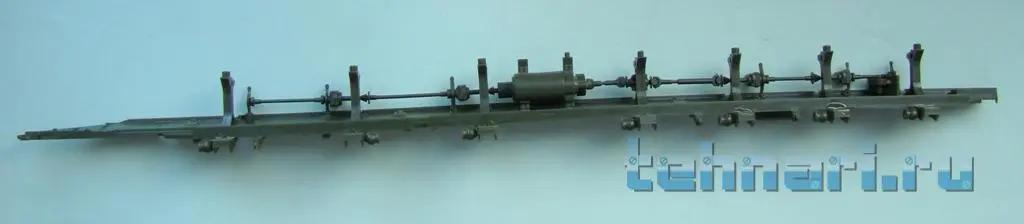

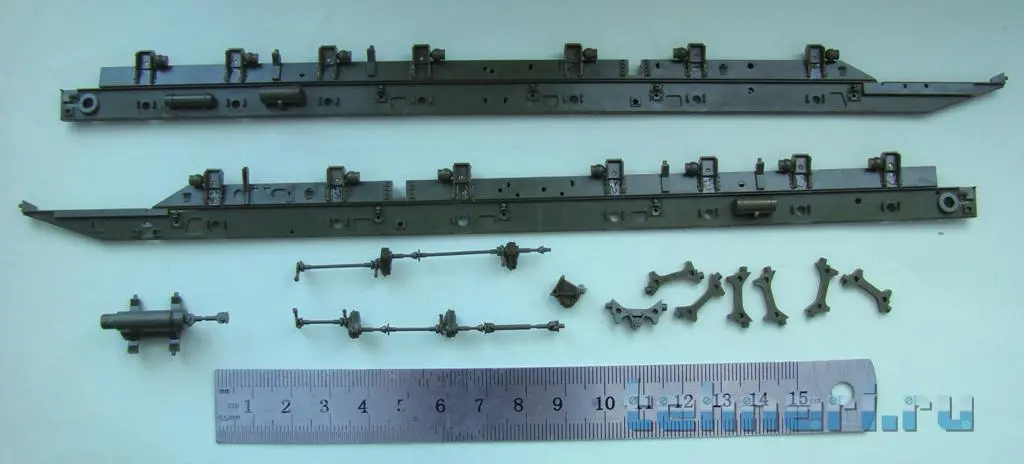

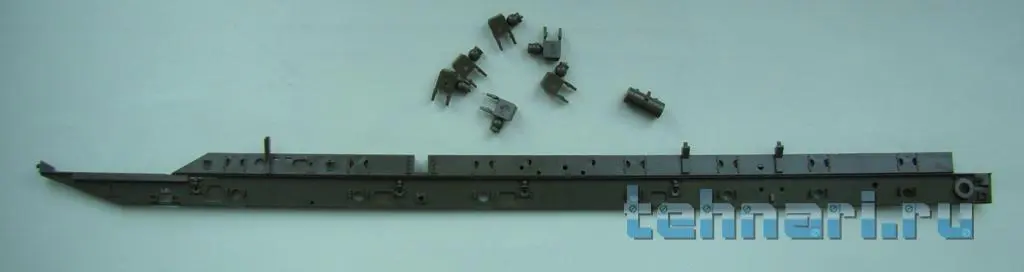

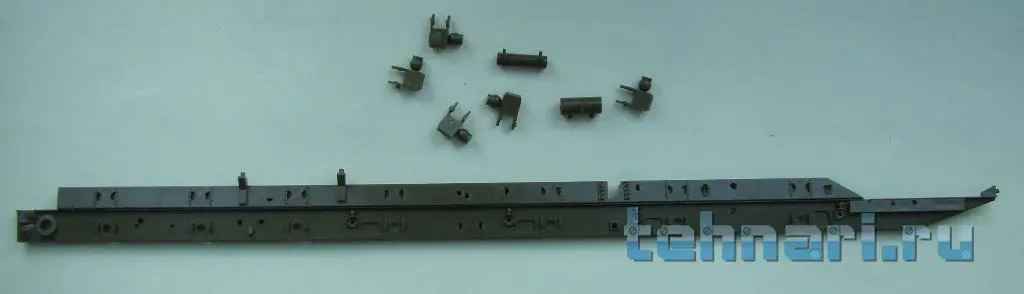

И так, начинаем сборку мобильного ракетного комплекса стратегического назначения "Тополь". Возможны два варианта сборки ракетного комплека - на марше и в предстартовом положении с поднятым транспортным контейнером. Но здесь есть одно НО - в таком положении защитный колпак сбрасывается с головной части транспортного контейнера вначале процесса его подъема и в пусковой трубе должна быть видна носовая часть ракеты. А ее производители не сделали. По этой причине можно собирать РК только с чуть приподнятым контейнером или всю его внутреннюю начинку, т.е. головную часть ракеты, делать самому. Поэтому остановлюсь на варианте "РК на марше". После сборки модель будет иметь масштабный размер длиной в 31см. Деталей в коробке имеется достаточное количество (лень считать) и все довольно мелкие, очень много похожих друг на друга, т.е. с левой или правой стороны борта автомобиля. Поэтому четко руководствуясь рисунками и нумерацией деталей в инструкции, начинаю сборку рамы автомобиля. Как я уже отмечал, отсутствует облой, если где и встречаются тонкие пленки, то они легко удаляются прикосновением ножа. Посадочные штифты позволяют точно устанавливать детали на свои места.



[vasilych]

Господи, и тут военщина... Хоть бы на форумах без этого

Не-не-не! Всё нормально, Дед Лёня! Ностальгия...
Буду с удовольствием следить...



[Дед Леня]

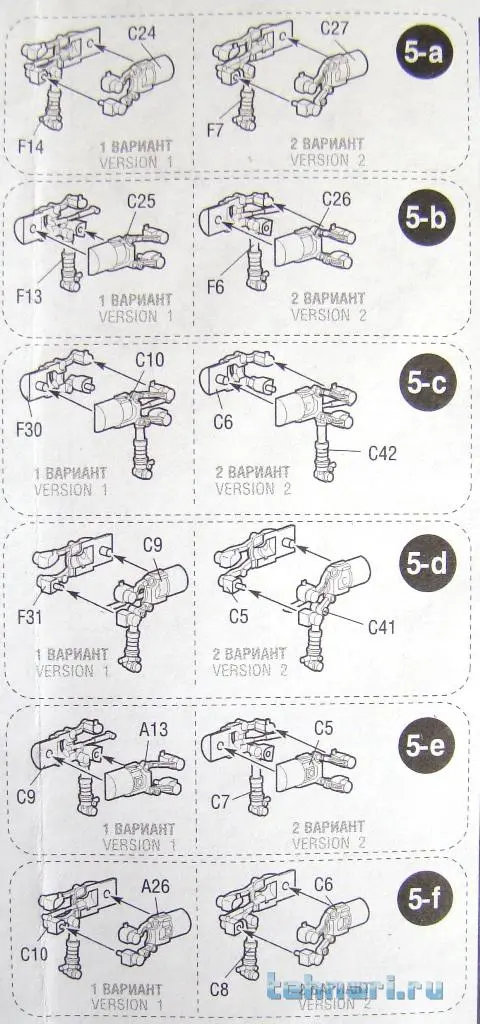

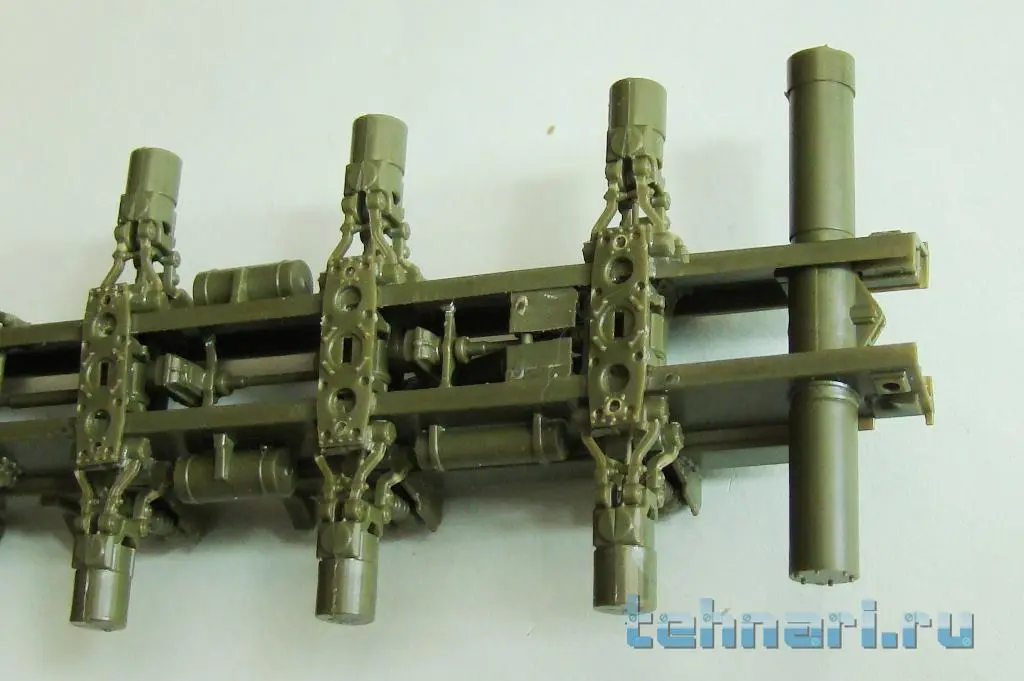

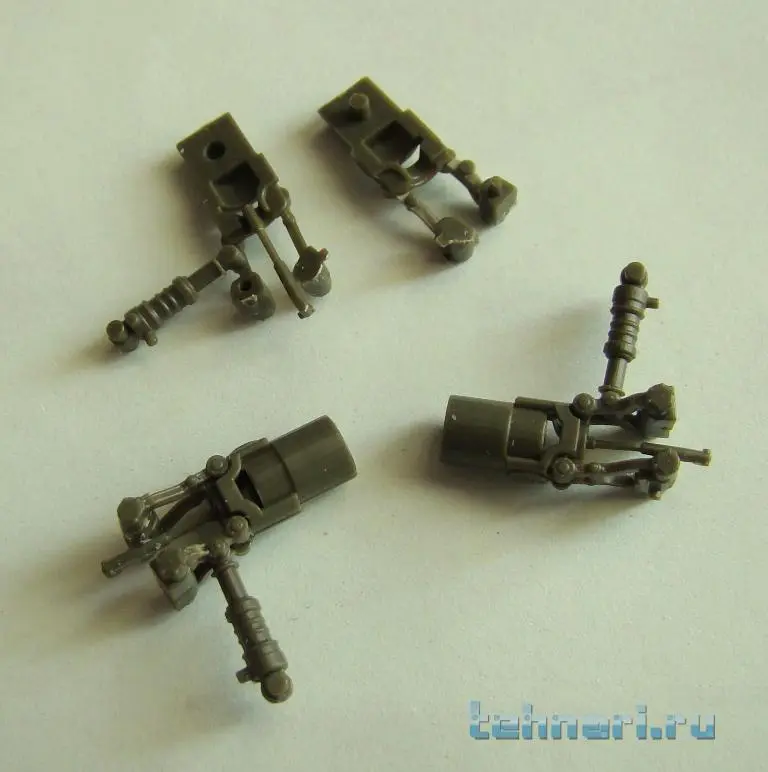

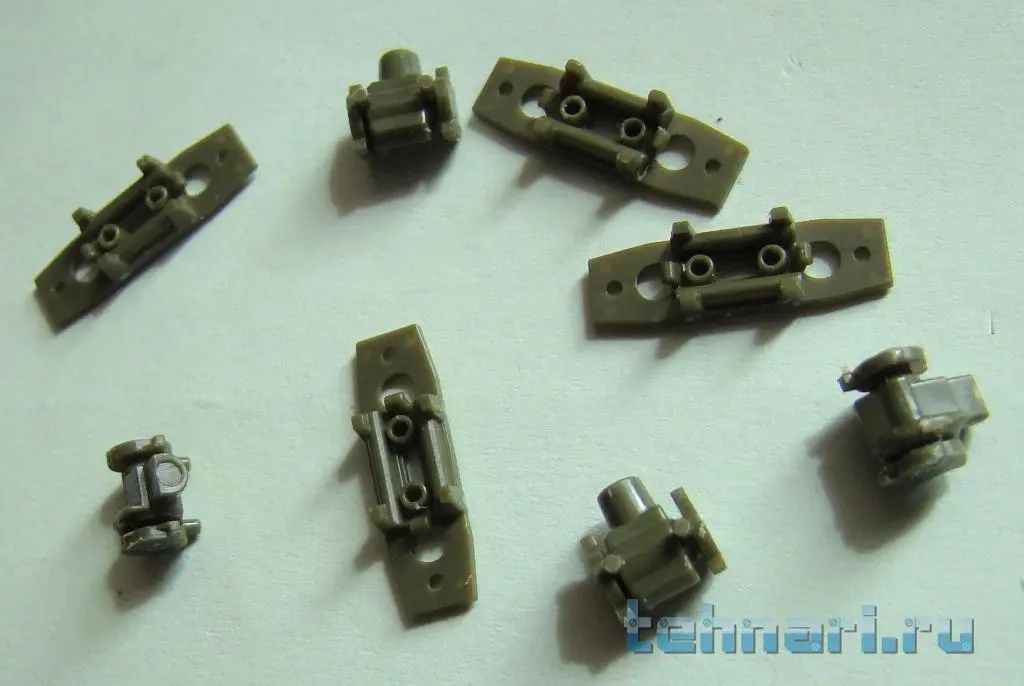

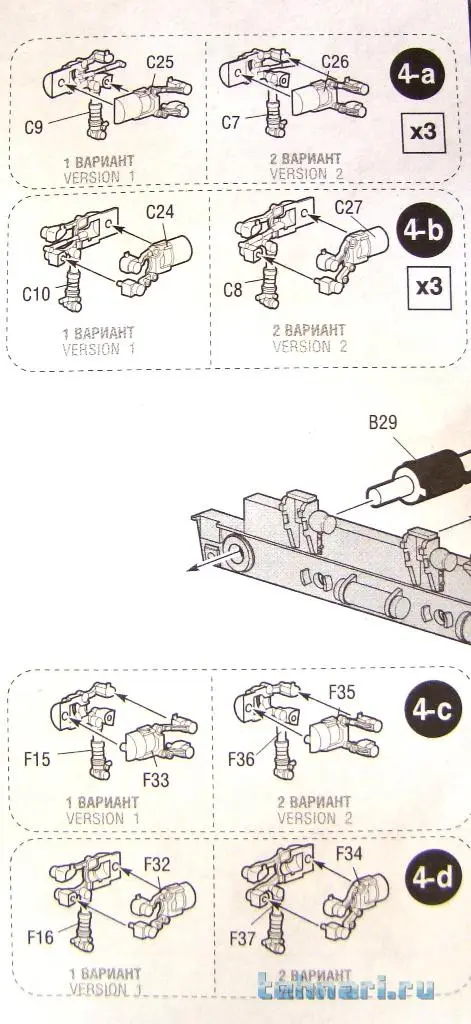

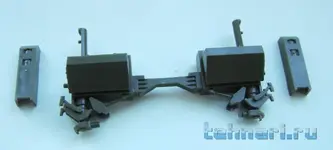

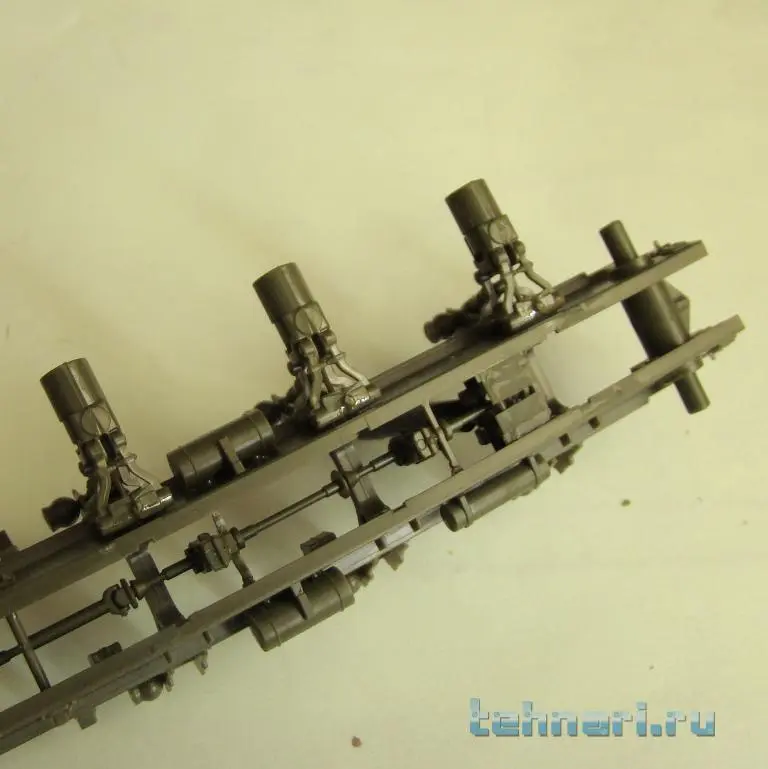

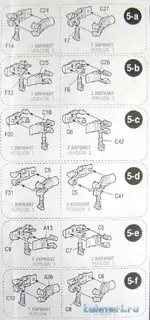

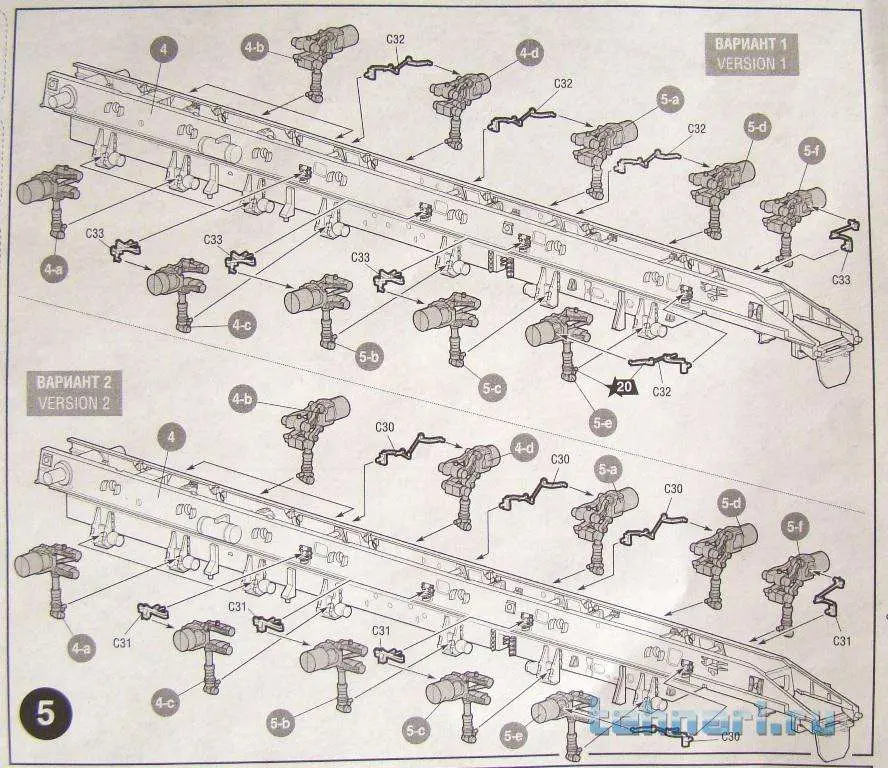

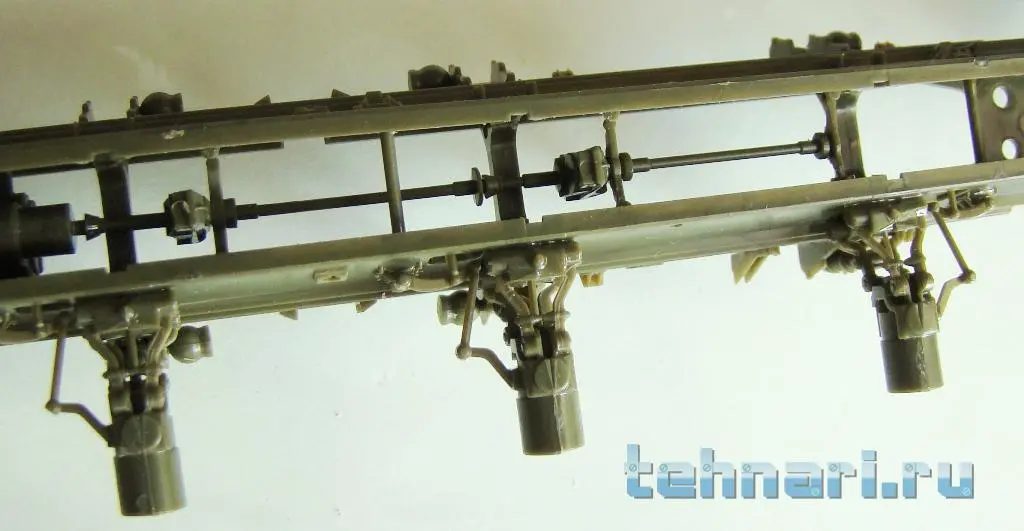

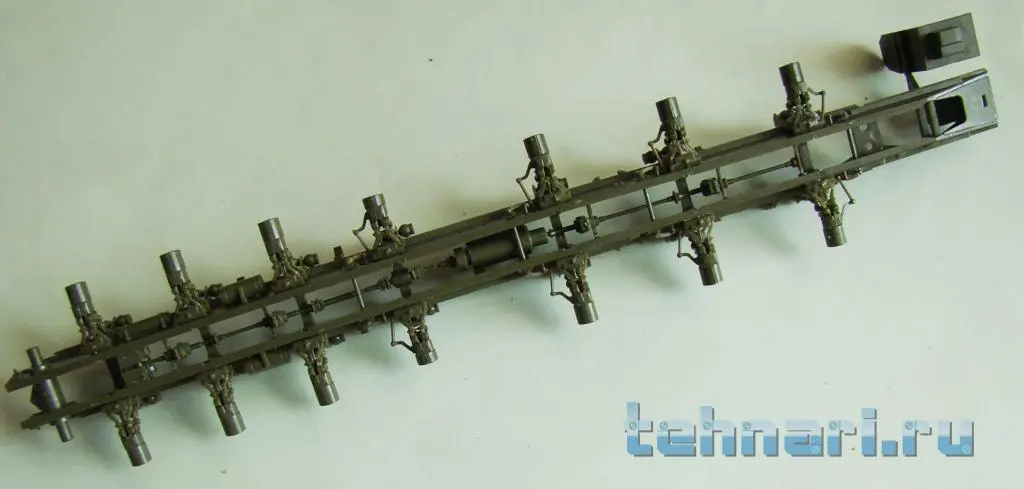

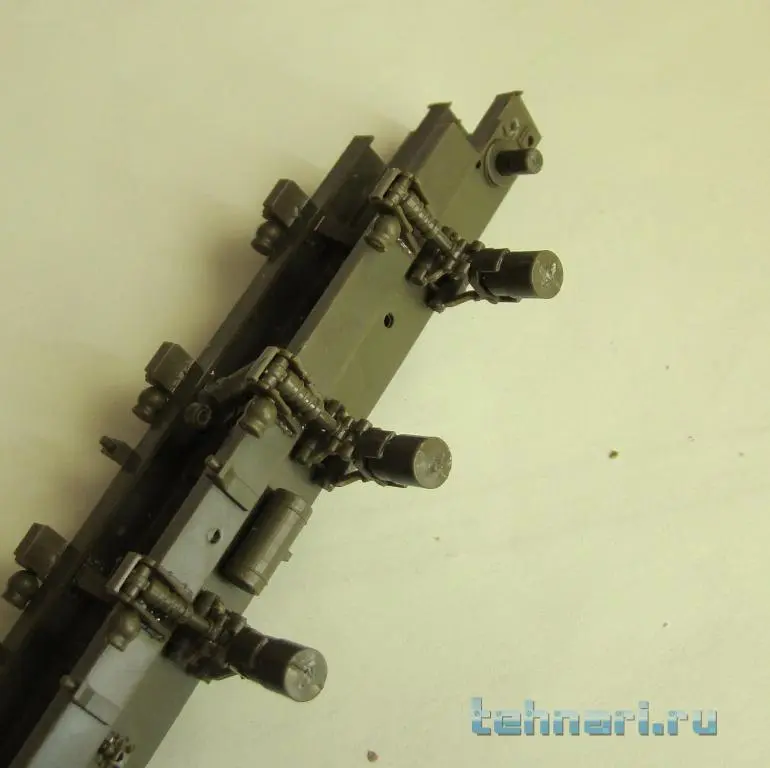

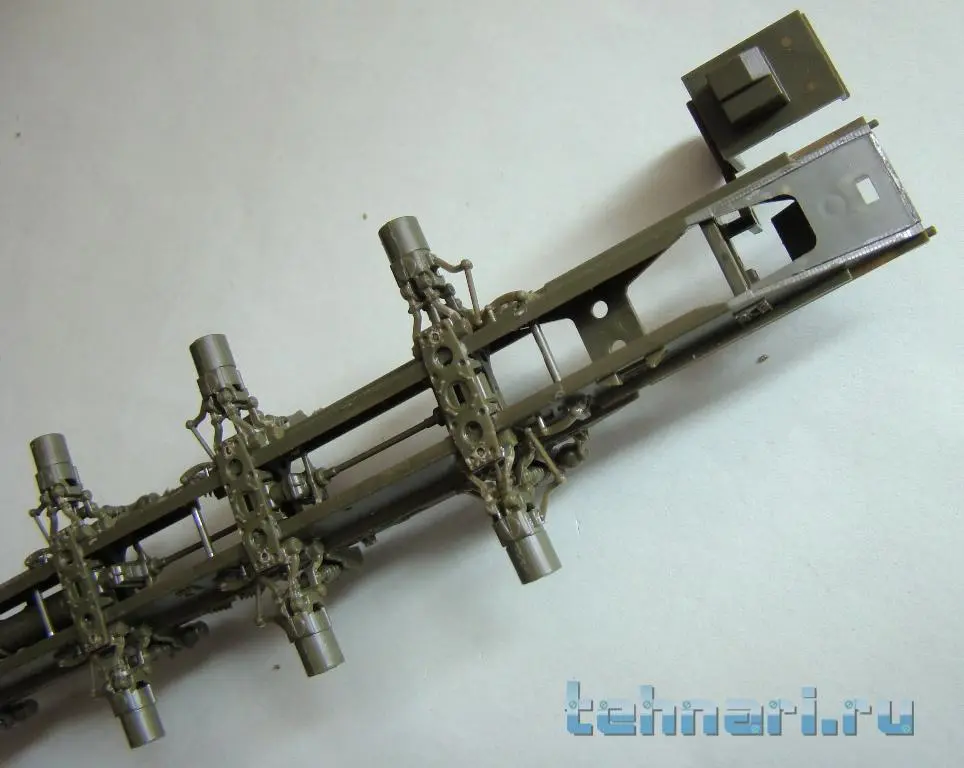

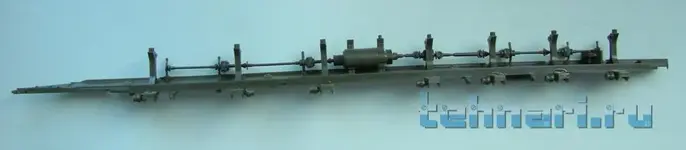

Сборка рамы продолжается. Очередь дошла до сборки осей колес с подвеской и рулевых тяг на раме. Поскольку существует два варианта сборки, то и детали подвески даны на оба варианта с некоторыми различиями в размерах между собой. Чтобы не запутаться в этом многообразии во время сборки, вычленяю из рамки только нужные мне в данный момент элементы одного осевого узла, склеиваю их и сразу же устанавливаю узел на штатное место на раме, руководствуясь рисунками из инструкции. И так до конца сборки деталей по одной стороне рамы. Затем приклеиваю рулевые тяги. В данной последовательности происходит процесс сборки и по второй стороне рамы.



[Дед Леня]

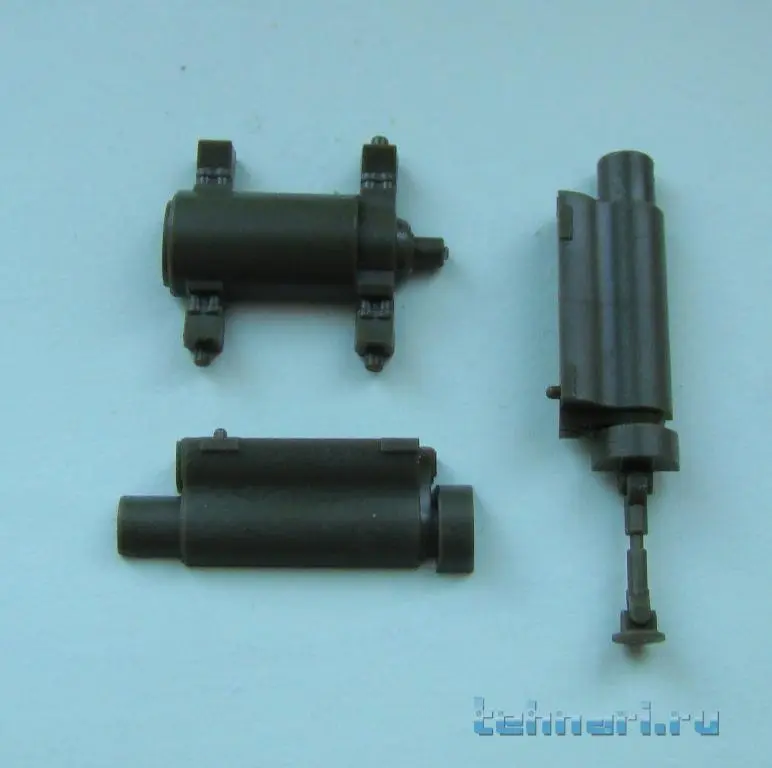

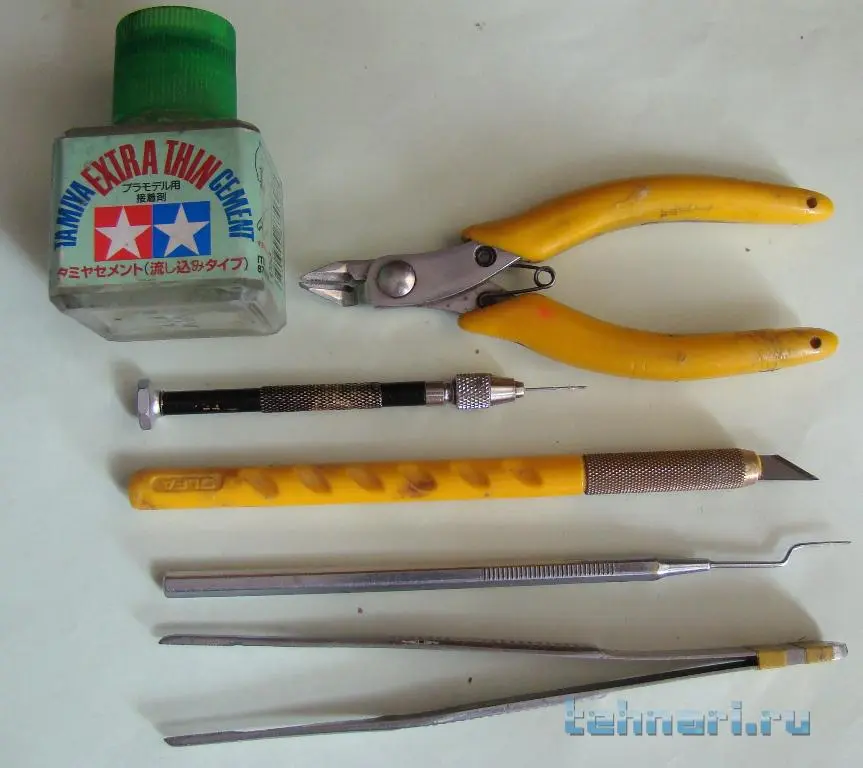

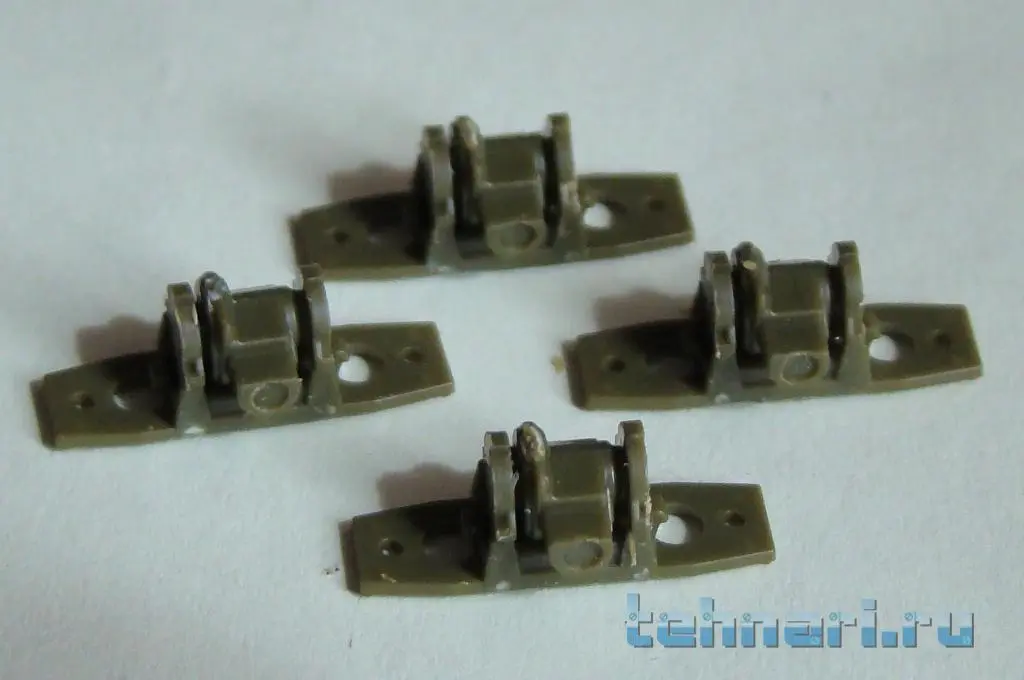

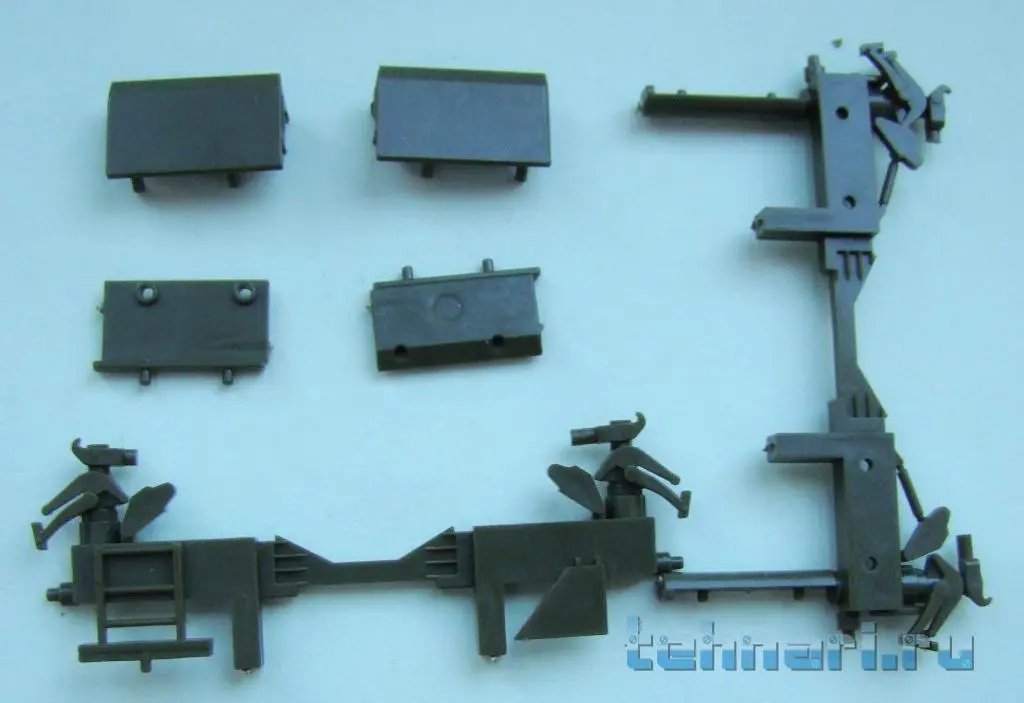

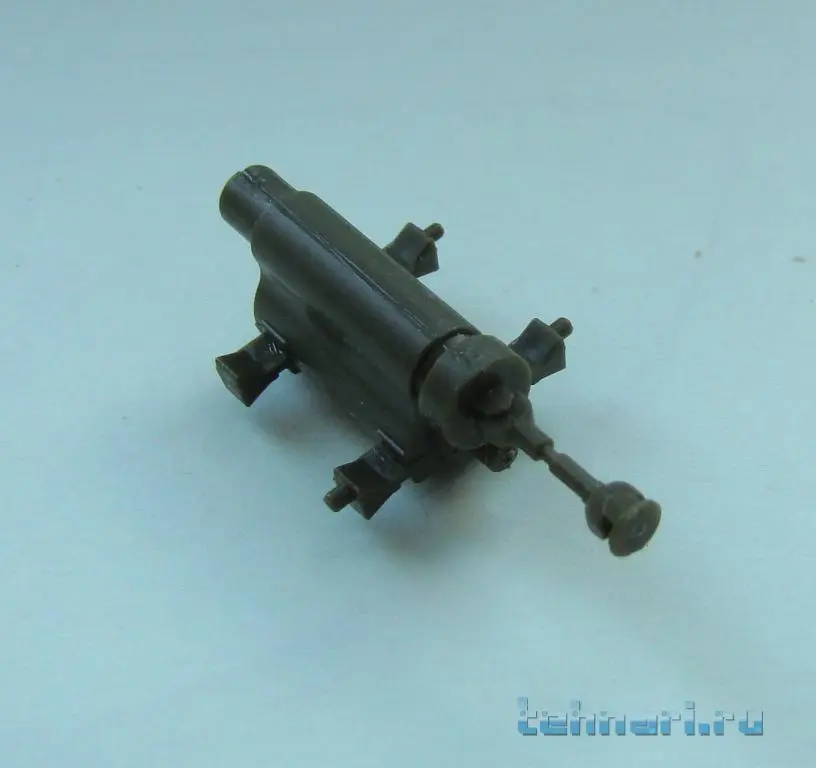

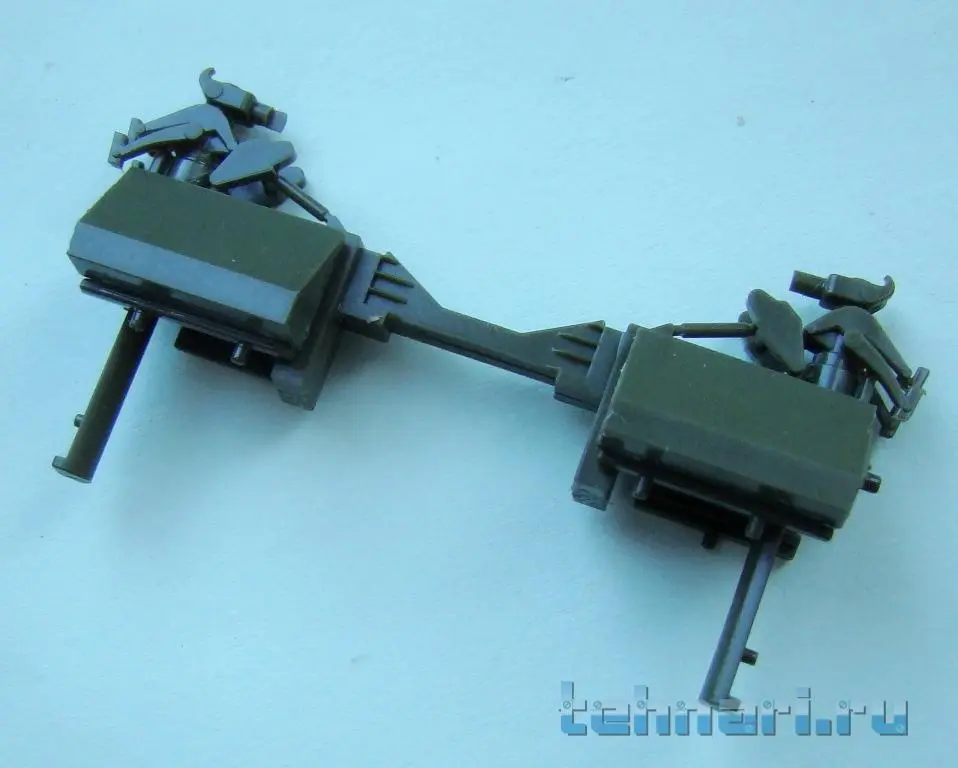

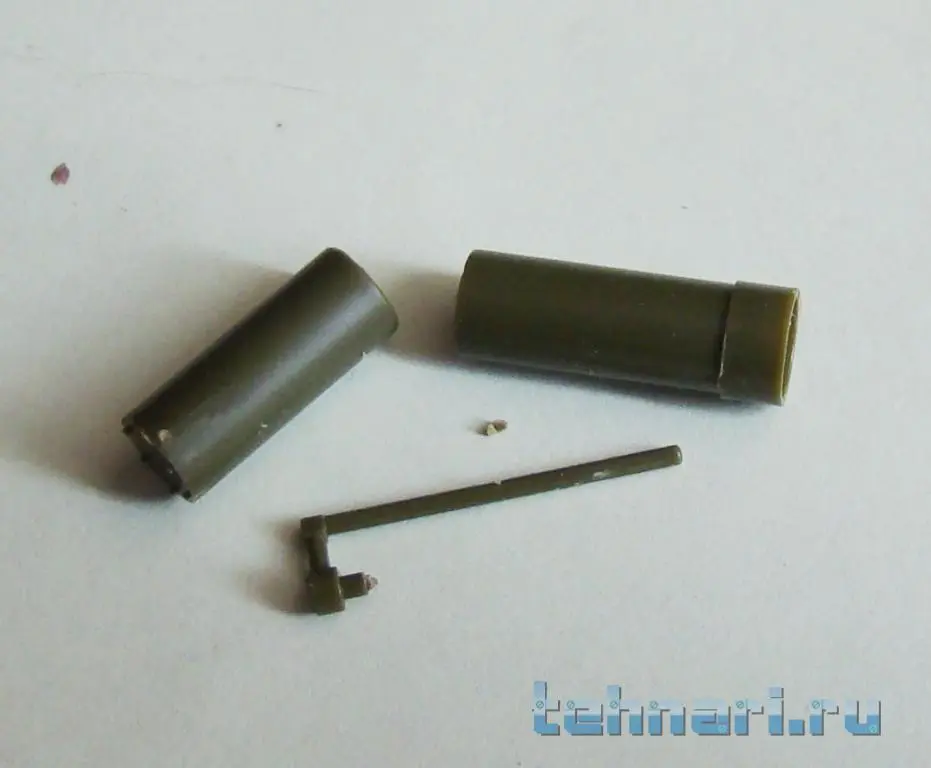

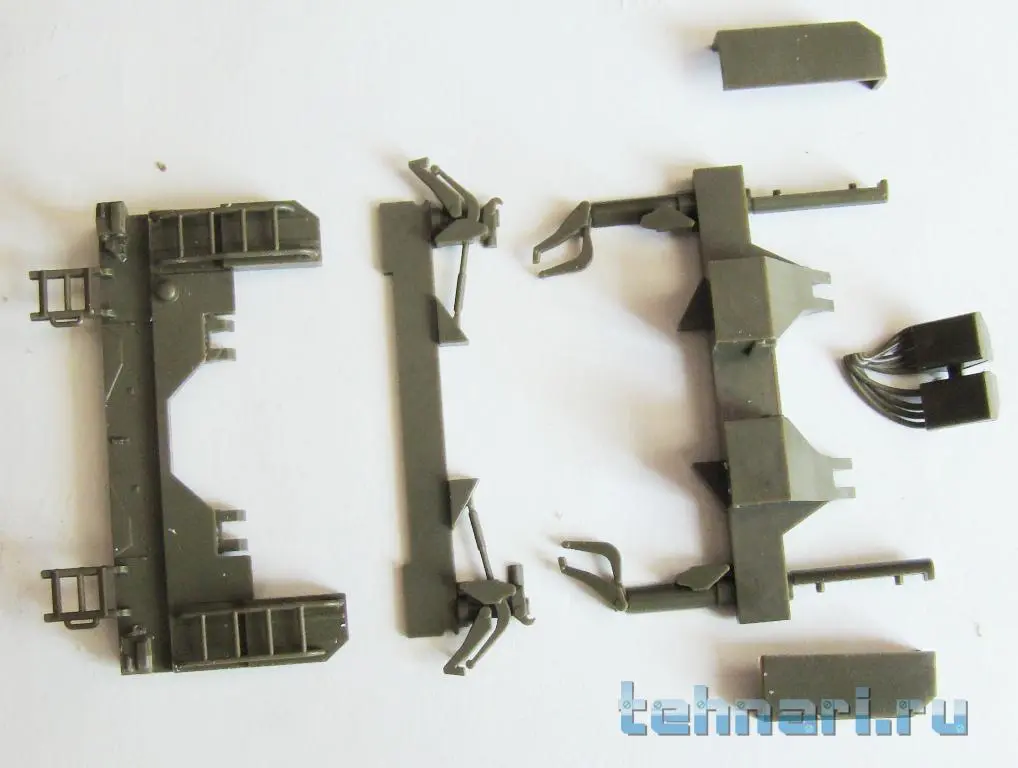

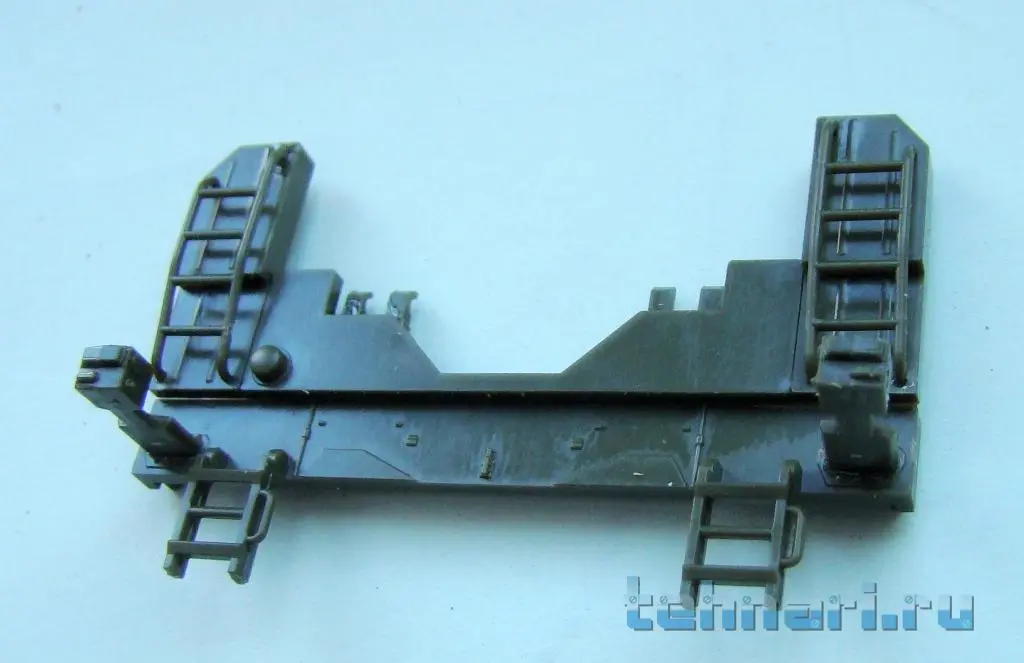

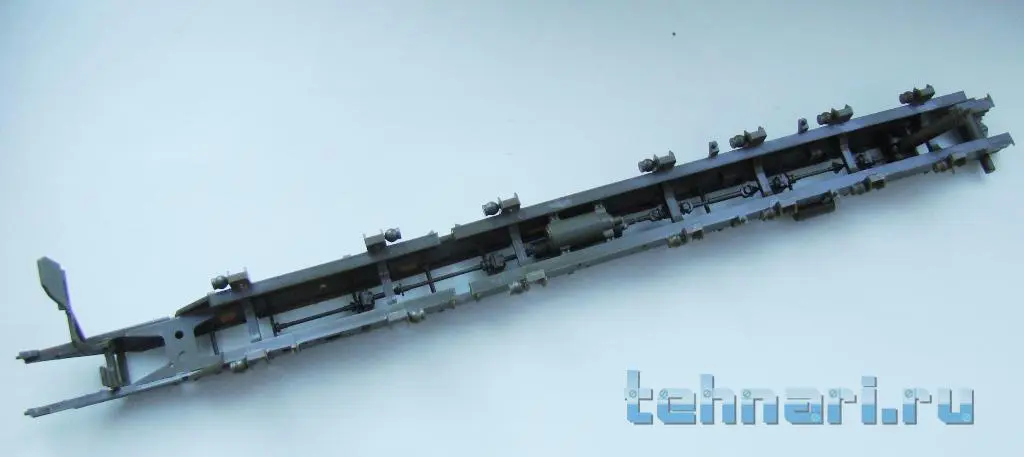

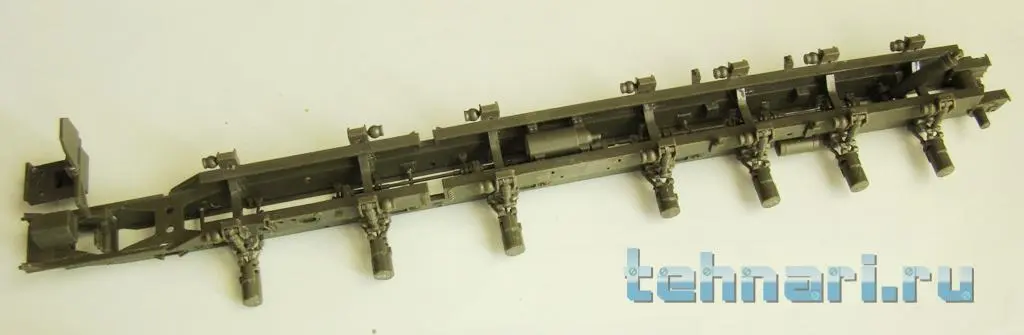

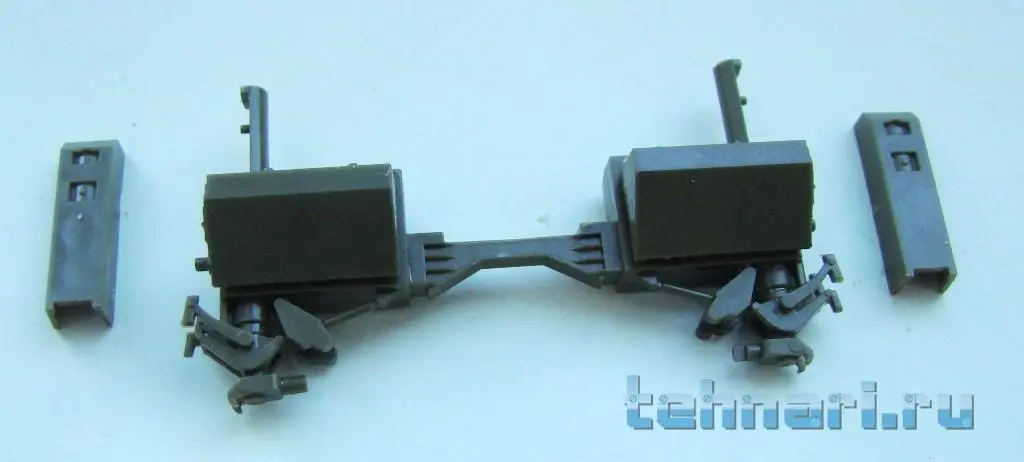

Еще немного усилий, осталось собрать несколько узлов из комплектации рамы. Данные узлы собраны из комплектующих деталей, вклеены в раму и ее сборка закончена. В работе над моделью используется следующий немудренный инструмент: пинцет, стоматологический инструмент, модельный нож, микросверлилка, бокорезы, клей.



[Дед Леня]

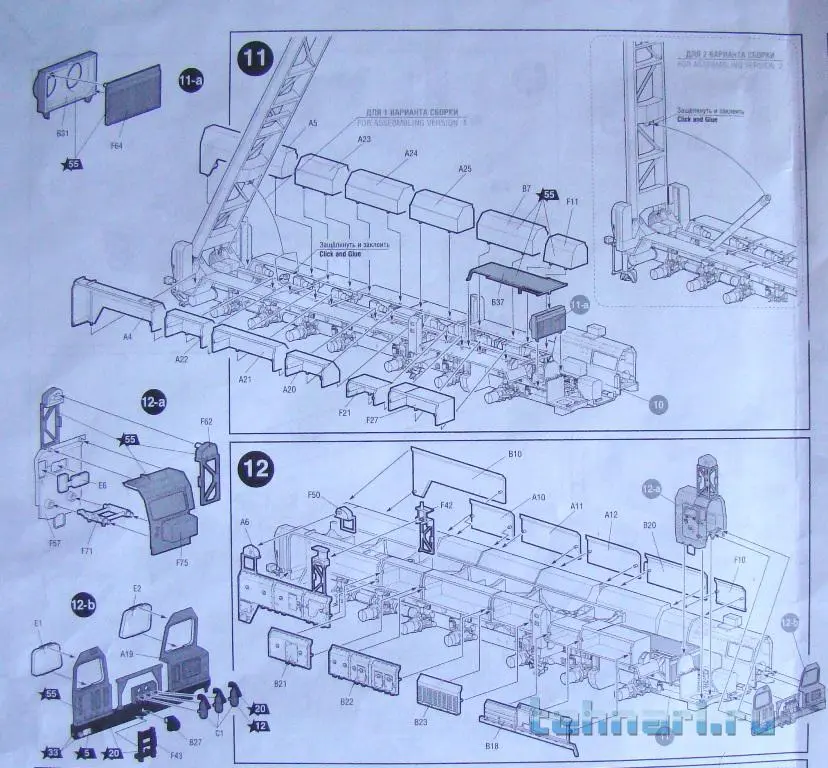

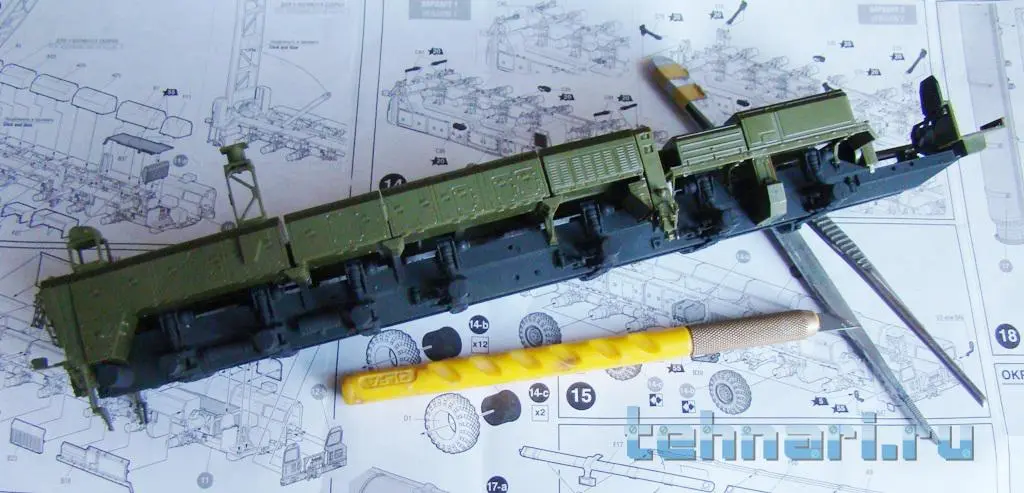

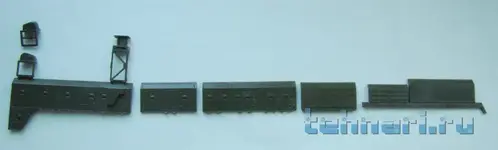

Четко следуя шагам инструкции по сборке 1-го варианта модели (РК на марше) продолжаю склейку элементов корпуса пусковой установки. Чистое литье, отличная стыкуемость деталей, наличие посадочных отверстий и штифтов - что еще надо для моделиста. Сплошной кайф от сборки такой модели.



[Дед Леня]

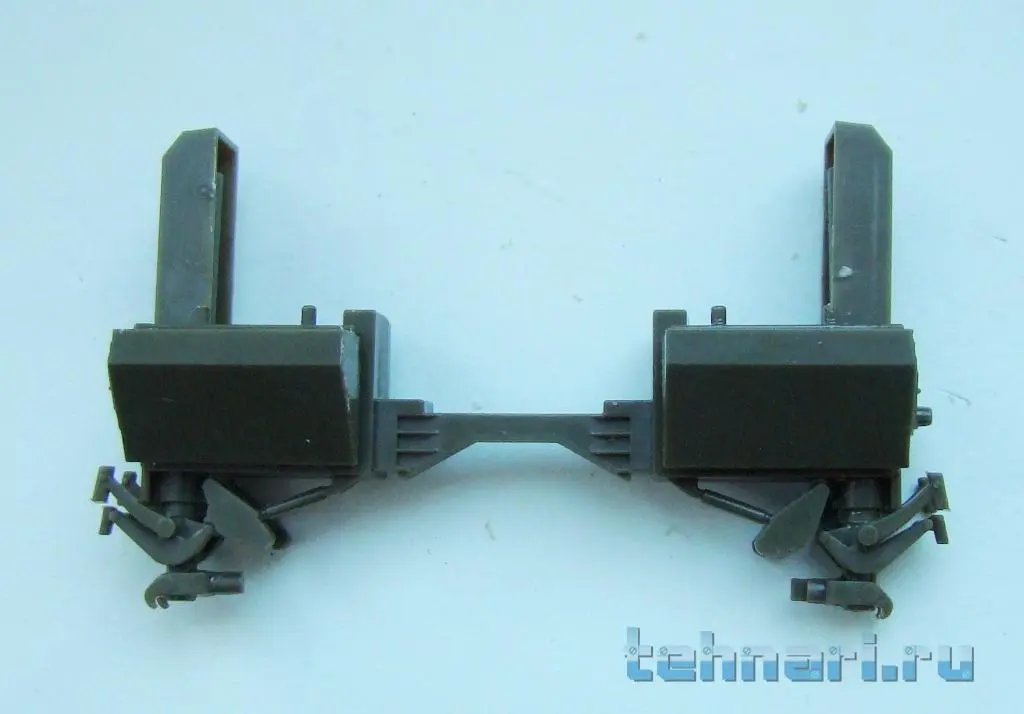

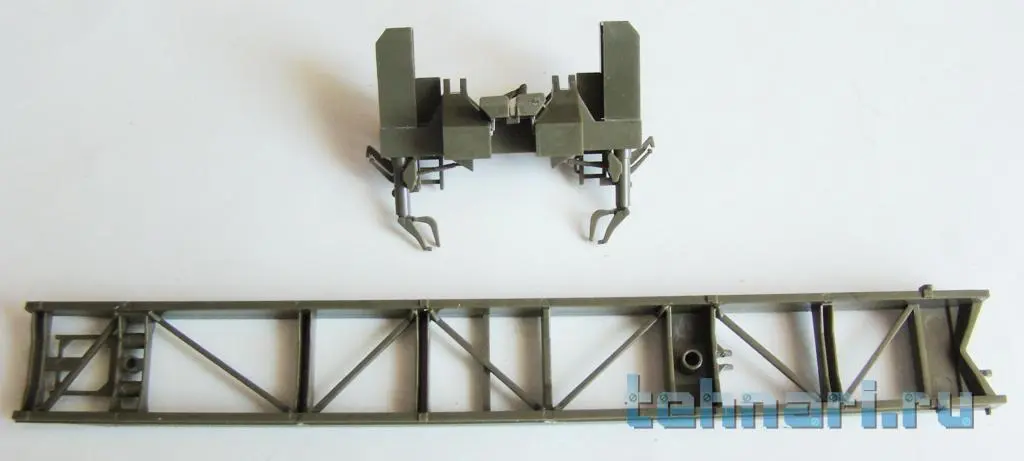

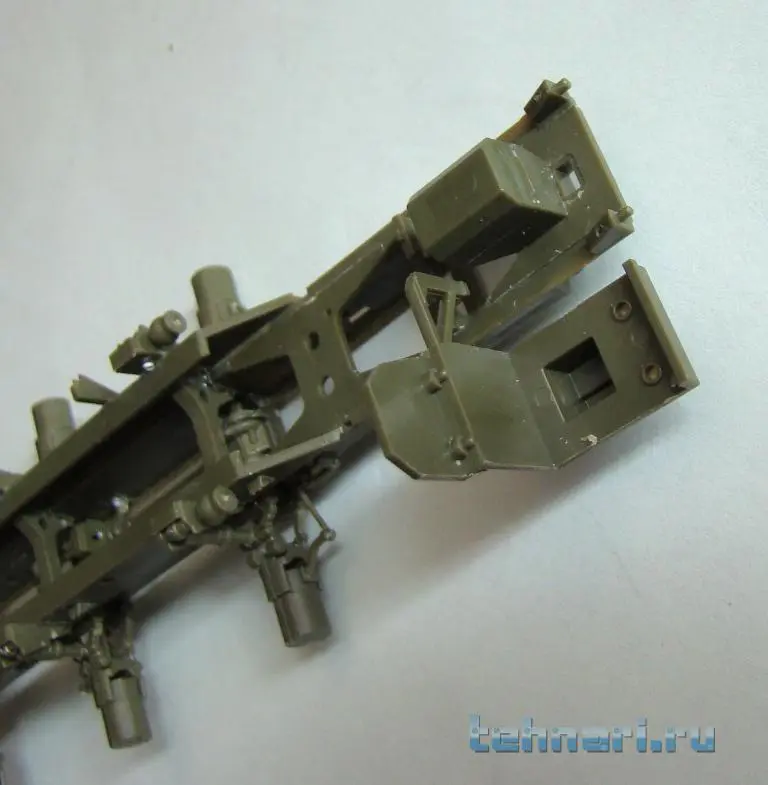

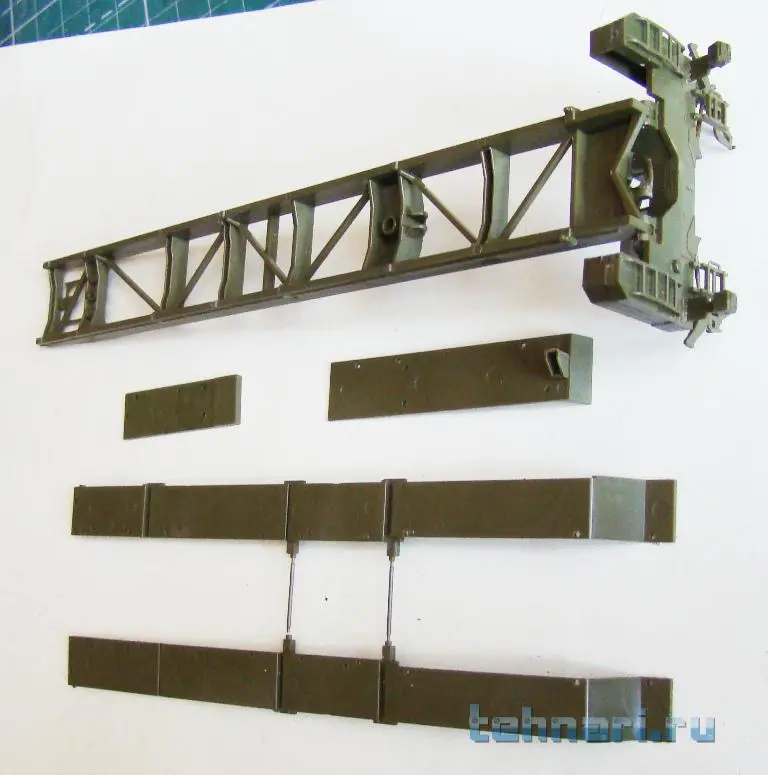

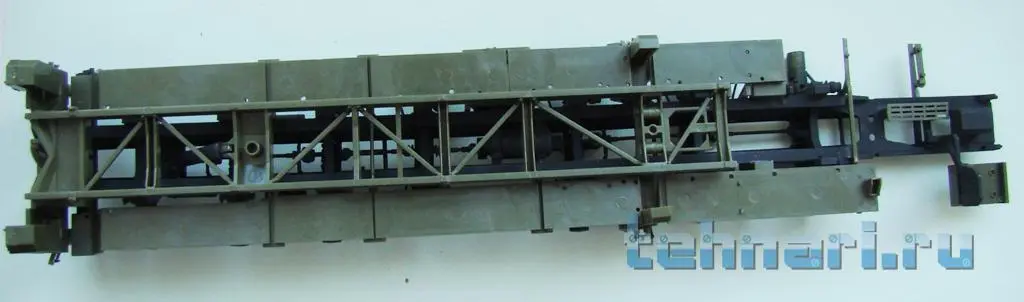

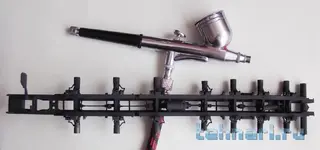

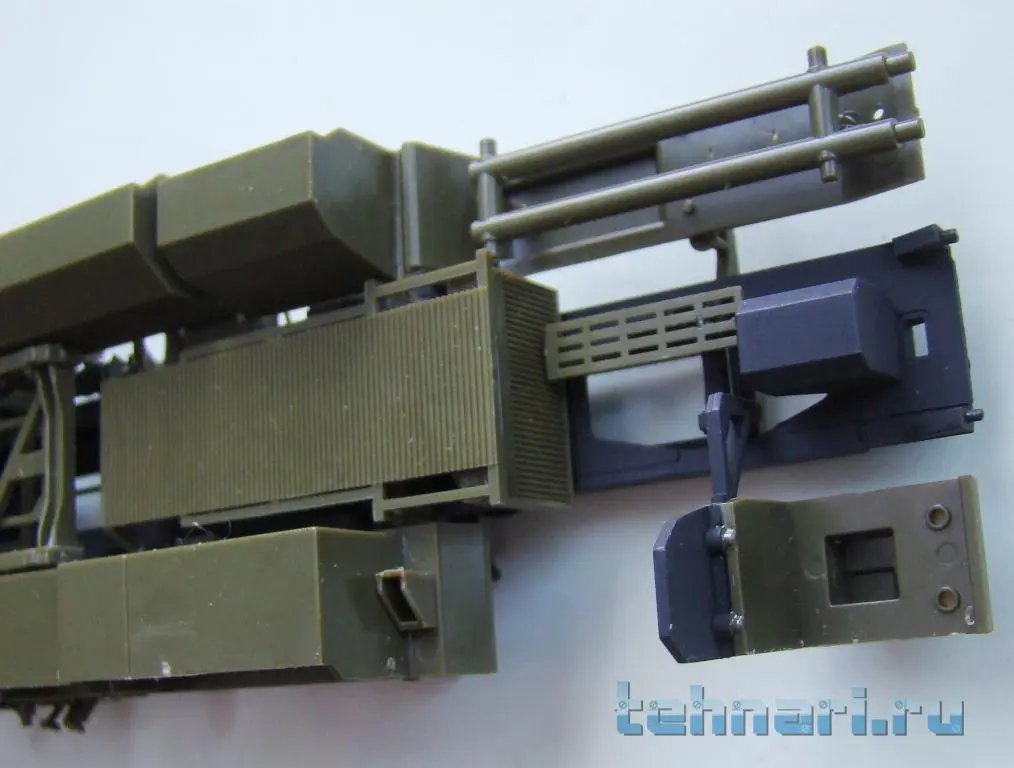

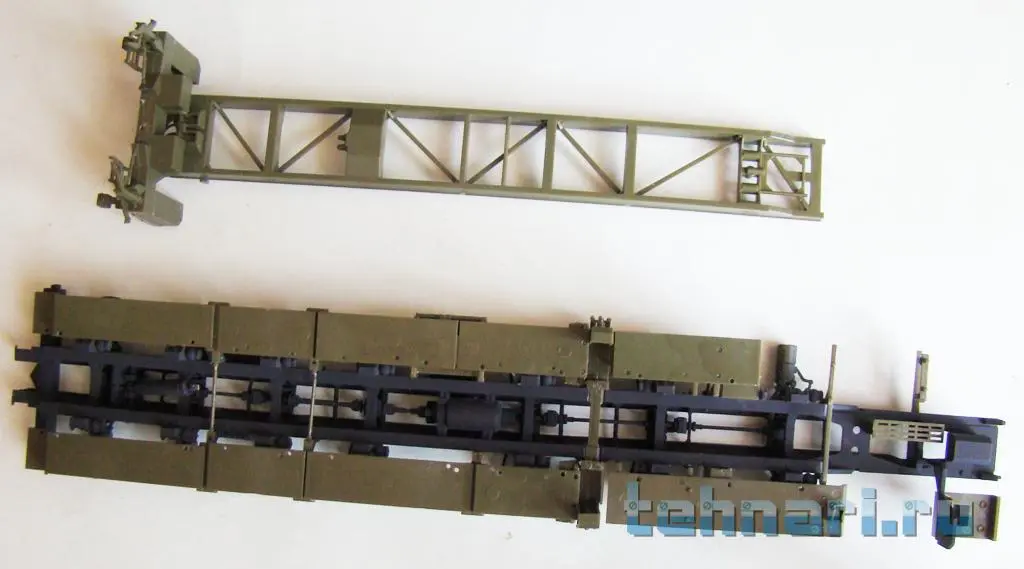

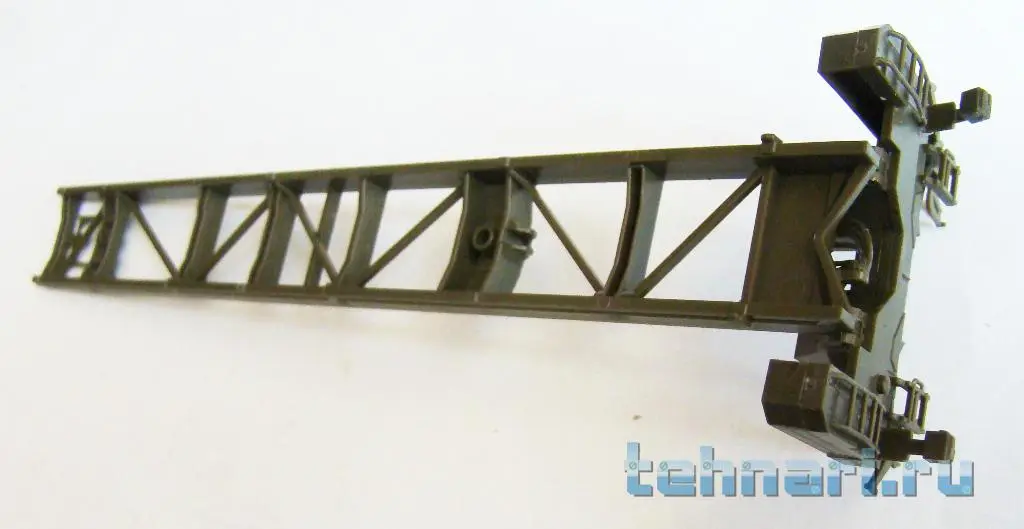

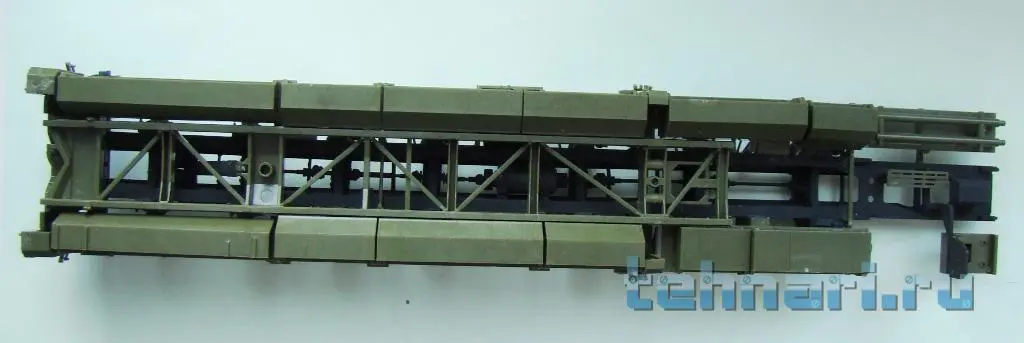

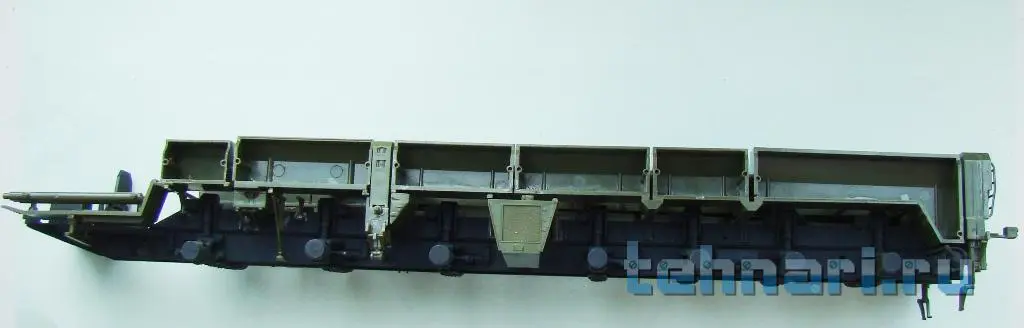

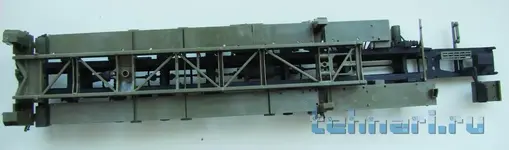

Склеенная рама покрашена в черный цвет и на нее произвожу приклейку собранных вчера элементов. Сегодня собрана задняя рама с рампой для подъема ракеты и установлена на раму шасси.



[Profundo]

Ностальгия..

По Хиросиме? По Чернобылю? По отравлениям гептилом? По Тече?
Господа, я правда не понимаю. Как можно ностальгировать по тому, что несёт смерть?



[MagentaTiger]

Господи, и тут военщина... Хоть бы на форумах без этого

В первую очередь - это все же инженерный гений и упорный труд тысяч Советский граждан ... во вторую эта гарант того, что ваши/наши дети не будут батрачить на плантациях дяди сэма где нибудь в Воронежской резервации ... ну и только в последнюю очередь - это красивая, мощная ВОЕННАЯ машина ...



[Дед Леня]

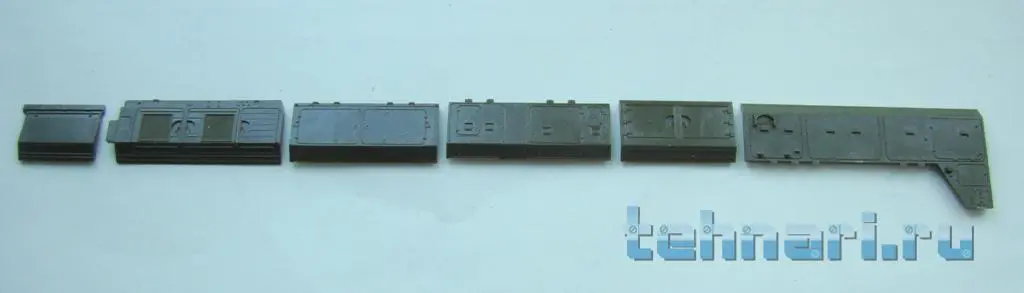

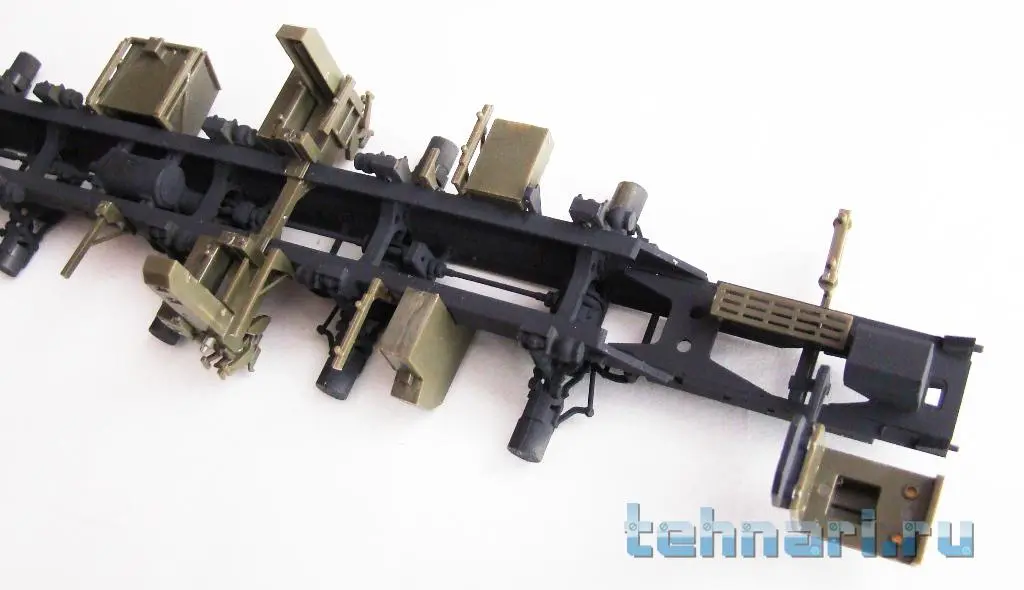

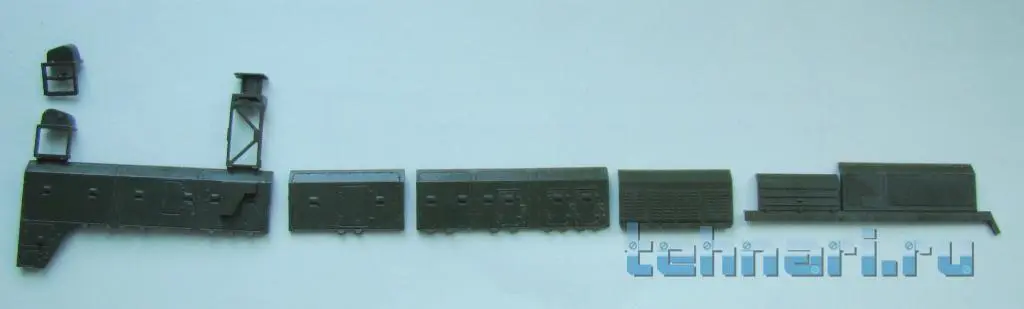

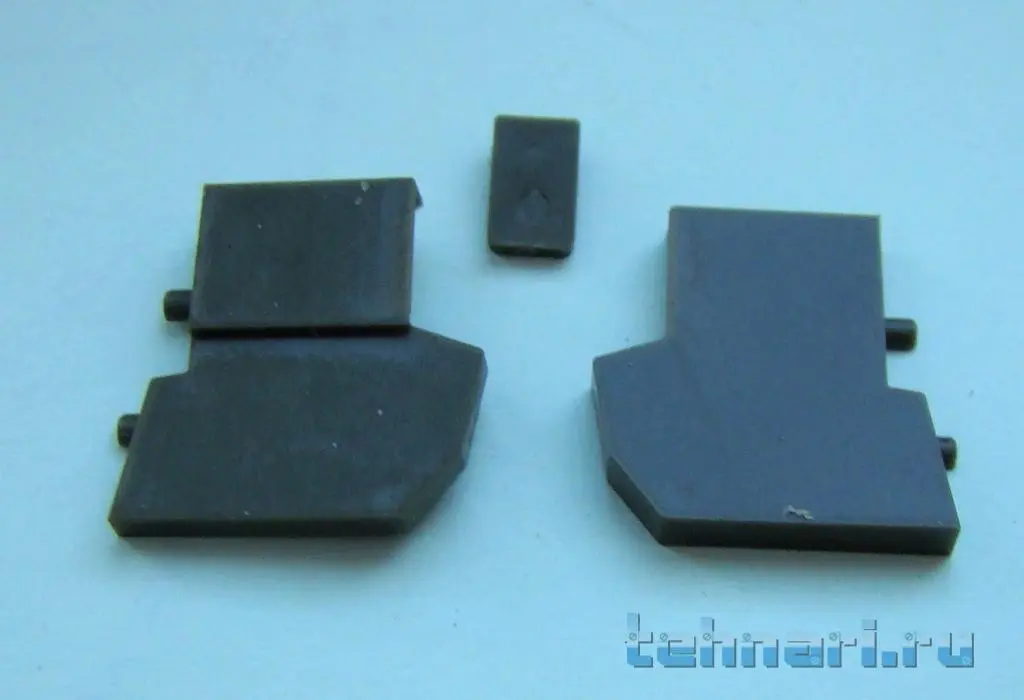

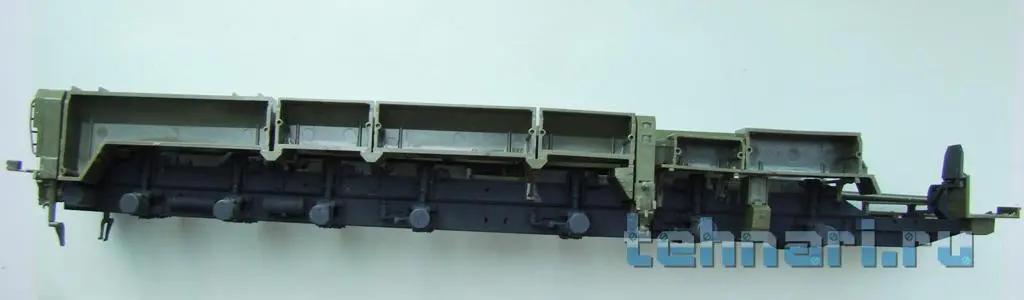

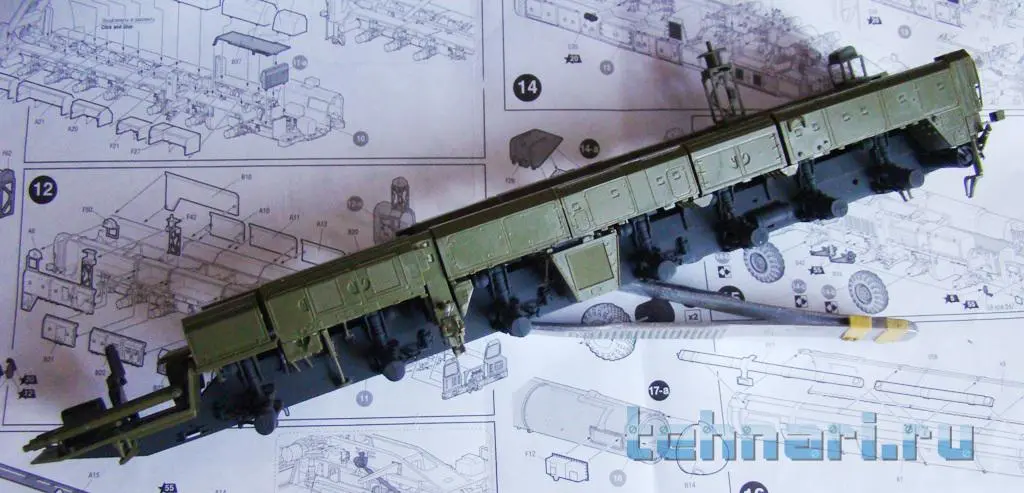

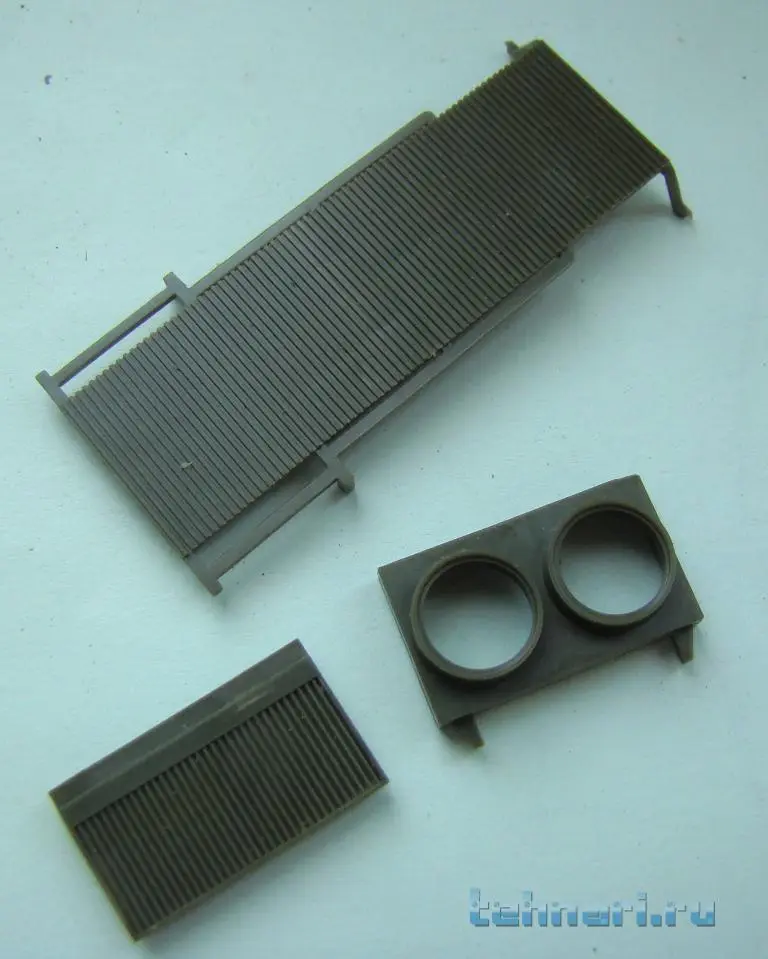

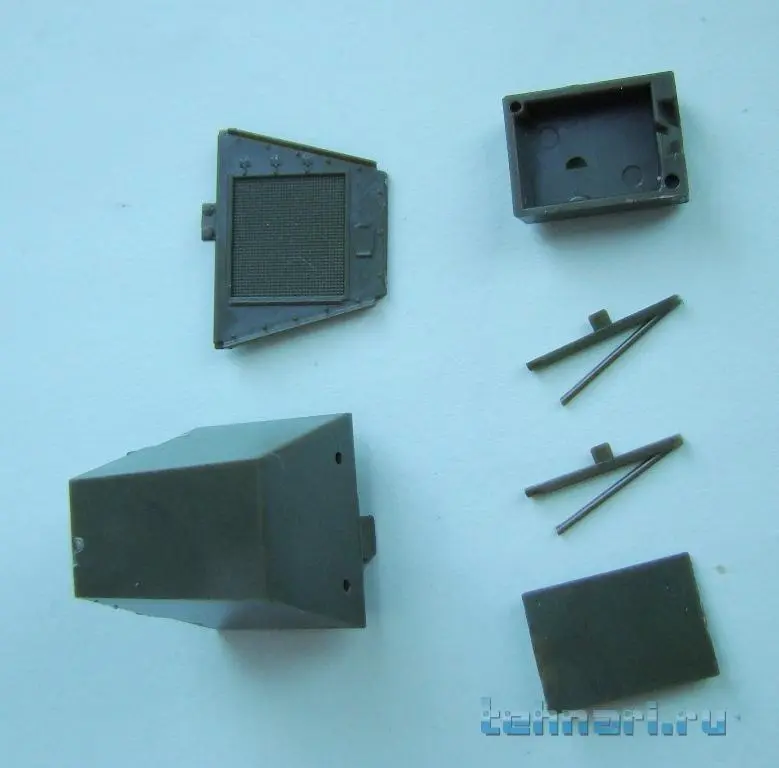

На полках крыльев по правому и левому борту рамы идет сплошной ряд закрытых контейнеров-ящиков с оборудованием обслуживания комплекса. Их установкой, а также установкой кожуха двигателя с радиатором я и займусь.



[vasilych]

По Хиросиме? По Чернобылю? По отравлениям гептилом? По Тече? Господа, я правда не понимаю. Как можно ностальгировать по тому, что несёт смерть?

Поколение Пепси? Не понять...
10 лет в РВСН. Это то, что делает ваш сон спокойным.



[Profundo]

Поколение Пепси?

Какое "пепси"? Я ещё в Советской Армии служил.



[Дед Леня]

Господи, и тут военщина... Хоть бы на форумах без этого

А в чем вопрос? Моделизм -это очень разносторонние направления творчества и каждый вправе делать то, что ему больше нравится. Да и в разделе моделизм, если вы его просмотрите внимательно, собраны темы о сборке разных моделей, как военного назначения, так и вполне мирного содержания. Так, что ваши эмоции как-то "не в строчку".
А на данном форуме много разных технических разделов, есть и общетематический раздел. В нем вы сможете найти большое количество тем о высоком и прекрасном. Заходите, читайте, смотрите, выкладывайте свои работы.



[Profundo]

Всё-всё-всё, молчу...



[Игорь С]

Поколение Пепси?

Скорее либерал...
Даже моделизм поперёк их направления...



[Profundo]

Скорее либерал...

А что так скромно? tehno001 Можно было бы сразу "повесить" ярлык бандерофашиста - это же надо - тип против рекламы ядерного оружия и против ядерной войны! Непорядок! :fase:
Господа, гордиться больше нечем, как только созданными на Украине ракетами?

P.S. Я не против моделизма, упаси Бог. Предмета для гордости не вижу.
