В общем перечитал уже кучу статей пересмотрел кучу схем, но как то для себя ничего не нашел (или не разобрался).
Посему решил обратится к коллективному разуму . В общем задача такая, нужна схема сенсорного включателя.
Требования к ней таковы она должна срабатывать на расстоянии примерно 3мм (точнее через стекло). При первом касании кнопка должна активировать какой нибудь мини переключатель (триггер) который в свою очередь активирует реле, которое замкнет силовую цепь трансформатора (усилителя). А при повторном нажатии ключ перейдет в другое положение и разомкнет цепь.
Приветствуются любые схемы (удовлетворяющие данным требованиям), на любых компонентах (кроме микроконтроллеров которые надо прошивать, из за отсутствия программаторов (есть только для PIC16F84 - делал для часов пропеллерных)
P.S. Желательно недорого, не очень замудрено, и работоспособно
Заранее всем спасибо за участие.



[News]

я гдето видел емкостной сенсор на микре за 200РУБЛЕЙ!
кстати мне тоже сенсорик нужен по этому описанию..
думаю на НЕ555 собрать благо она стоит 6 рублей)



[DDREDD]

Товарищи по активней а то за месяц ни одной схемки и даже подсказки.



[Валерий]

Через стекло можно использовать оптопару за счёт отражения от поверхности прижатого пальца.



[Daniellos]

Можно усилить и выпрямить напряжение, исходящее с пальца...



[George Smith]

Саня, я знаю что нужно, только найти не могу, в журнале "Радио", где то
80-е годы в разделе "Радио для начинающих", было маломощное емкостное реле,
на логической КМОП микросхеме К561ЛА7, как раз то что надо, но в каком номере
не помню, сам бы хотел на нее посмотреть ...



[George Smith]

Можно усилить и выпрямить напряжение, исходящее с пальца...

Через стекло ? ...



[Daniellos]

Через стекло ?

Нет конечно, просто вспомнил как в каком-то советском тюнере АПЧ отключалась.. Срабатывало при дотрагивании до ручки настройки.



[George Smith]

Через стекло можно использовать оптопару за счёт отражения от поверхности прижатого пальца.

А этот вариант интересен, надо по гуглить в мозгу ? ...



[Daniellos]

Прошу прощения, не внимательно прочитал...

должна срабатывать на расстоянии примерно 3мм (точнее через стекло).



[DDREDD]

Через стекло можно использовать оптопару за счёт отражения от поверхности прижатого пальца

да идея интересная, но на сколько возможно будет реализовать если стекло будет тарированное? (предполагается именно тонированное).
Я просто хотел заморочиться с передней панелью усилителя из тонированного стекла и вот хотел забахать такое включение.



[DDREDD]

Саня, я знаю что нужно, только найти не могу

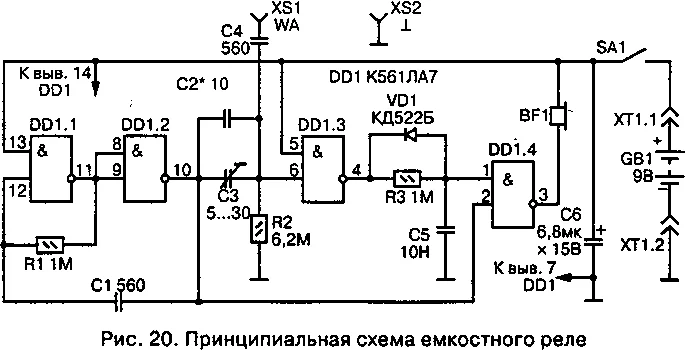

Вот кое что нашел

Не она случайно?



[Валерий]

да идея интересная, но на сколько возможно будет реализовать если стекло будет тарированное? (предполагается именно тонированное).
Я просто хотел заморочиться с передней панелью усилителя из тонированного стекла и вот хотел забахать такое включение.

Я делал такое устройство и именно для тонированного стекла.



[George Smith]

Саня она, чувствительность можно отстроить, вместо телефона
триггер с ключем и все, но он должен находится прям за кнопкой, общий
на массу ...



[DDREDD]

Я делал такое устройство и именно для тонированного стекла.

Валерий может остались какие нибудь исходники? Схемы? Ну хоть что то?

Саня она, чувствительность можно отстроить

Так с этим можно уже помозговать
Я вот только не понял а что пластины должно быть две? XS1 и XS2?



[Валерий]

Давно это было... Просто оптопара за стеклом и при поднесении пальца срабатывало реле и включался двигатель регулятора громкости, схема простейшего фотореле, что есть у нас на форуме.



[George Smith]

Первое что надо сделать, это второй вывод выходного элемента отсоединить
от генератора и за параллелить с первым, на диод интегратора, это получится
просто выходной инвертор-компаратор ...



[DDREDD]

схема простейшего фотореле, что есть у нас на форуме.

Так это нашел, надо помозговать. Для стекла наверно это очень удачная идея. Срабатывать должно очень неплохо. а диод и фотодиод я так понимаю надо поставить под углом градусов 45 к стеклу на против друг друга да?

Первое что надо сделать, это второй вывод выходного элемента отсоединить
от генератора и за параллелить с первым, на диод интегратора, это получится
просто выходной инвертор-компаратор ...

Ого от этой фразы у меня чуть мозг не вытек - наверно буду завтра думать а то начну кипеть.



[George Smith]

а диод и фотодиод я так понимаю надо поставить под углом градусов 45 к стеклу на против друг друга да?

Нет Саня, не в коем случае, угол падения равен углу отражения и каким бы стекло прозрачным не было, все ровно есть поверхность отражения. Угол надо пробовать именно
на том стекле которое будешь использовать, он в любом случае должен быть острее на
толщину стекла ...



[DDREDD]

Угол надо
пробовать именно на том стекле которое будешь использовать ...

Не ну это понятно что надо буде экспериментальным путем подбирать угол - это я так к примеру написал .
Я думаю что можно даже попробовать их поставить рядом и направить и приемник и диод "вперед" .
