Сенсорный включатель-выключатель

[George Smith]

В той схеме для фиксации всё равно нужен триггер. Как он будет сделан, на транзисторах, микросхемах или реле, неважно...

Дык я чё и говорю, готовая сенсорная микросхема с триггером QT102, без триггера QT101 ...



[dimonsavai]

а в качестве тригидера подайдет микросхема к561тм2?



[dimonsavai]

если да то можно схемку желатель попроще



[George Smith]

а в качестве тригидера подайдет микросхема к561тм2?

Можно и так, этой микросхемы хватит на два канала. Но на каждый канал надо собирать усилитель сенсорного датчика и пороговый триггер (Шмитта). QT102 специально готовая микросхема ...



[dimonsavai]

а можно схемку нарисовать? схемку усилителя я саберу но как его подключить к микросхеме я не знаю.



[СветLANa]

если да то можно схемку желатель попроще

Ну вам же уже предлагали, что в них не понравилось?



[dimonsavai]

а можно переделать эту схему (которую вы предлогали) на 12 вольт? И еще один вопрос каким импортным аналогом можно заменить транзистор кп501?



[СветLANa]

...импортным аналогом можно заменить транзистор кп501?

ZVN2120
В принципе, подойдёт любой маломощный n-канальный МОП транзистор.
А питание и так там 12 В.



[dimonsavai]

Всем спасибо буду провпдить опыты.



[dimonsavai]

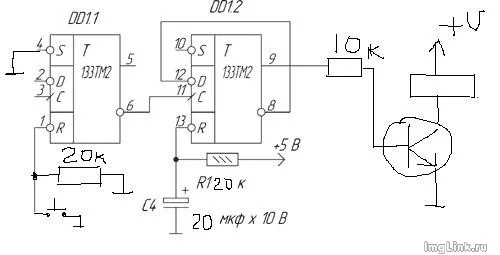

нашол у себя микросхему к155тм2 собрал на ней псевдосенсор но работает не так как я ожидол он способен зажеч только лампачку а пеле не тянет что можно зделать? соберал по этой схеме ...



[George Smith]

А при чем тут эта схема, это включение и отключение нагрузки одной кнопкой. Чтобы запустить триггер ТМ2 (ТТЛ) от сенсора надо предварительный усилитель биопотенциалов ...



[dimonsavai]

да мне и нодо одной кнопкой просто не знал как его назвать. а реле теда может надо ставить на 5 вольт?



[George Smith]

Не можно, а нужно ...



[dimonsavai]

а на 12 никкак не переделать?



[dimonsavai]

а есть какие нибудь схемки с этой микрухой чтоб реле на 12вольт было. сложность не проблема



[СветLANa]

Какая схема имеется ввиду?
Микросхемы серии К561 работают от 12 В



[dimonsavai]

нет микросхема к155тм2 она питается от 5 вольт



[George Smith]

Светлана и говорит, сделай на серии 561 - 12В ...

Микросхемы серии К561 работают от 12 В

Серия 561 от 3 до 15В ...



[dimonsavai]

у пас с микрухами туго нашол только эту



[СветLANa]

нет микросхема к155тм2 она питается от 5 вольт

Что мешает сделать на К561ТМ2
Вместо светодиода поставить транзистор и включать любую нагрузку.
