Усилитель 2.1

[Vadim 161]

Самодельной мини дрелью (моторчик дпм25 и патрон ).



[Vadim 161]

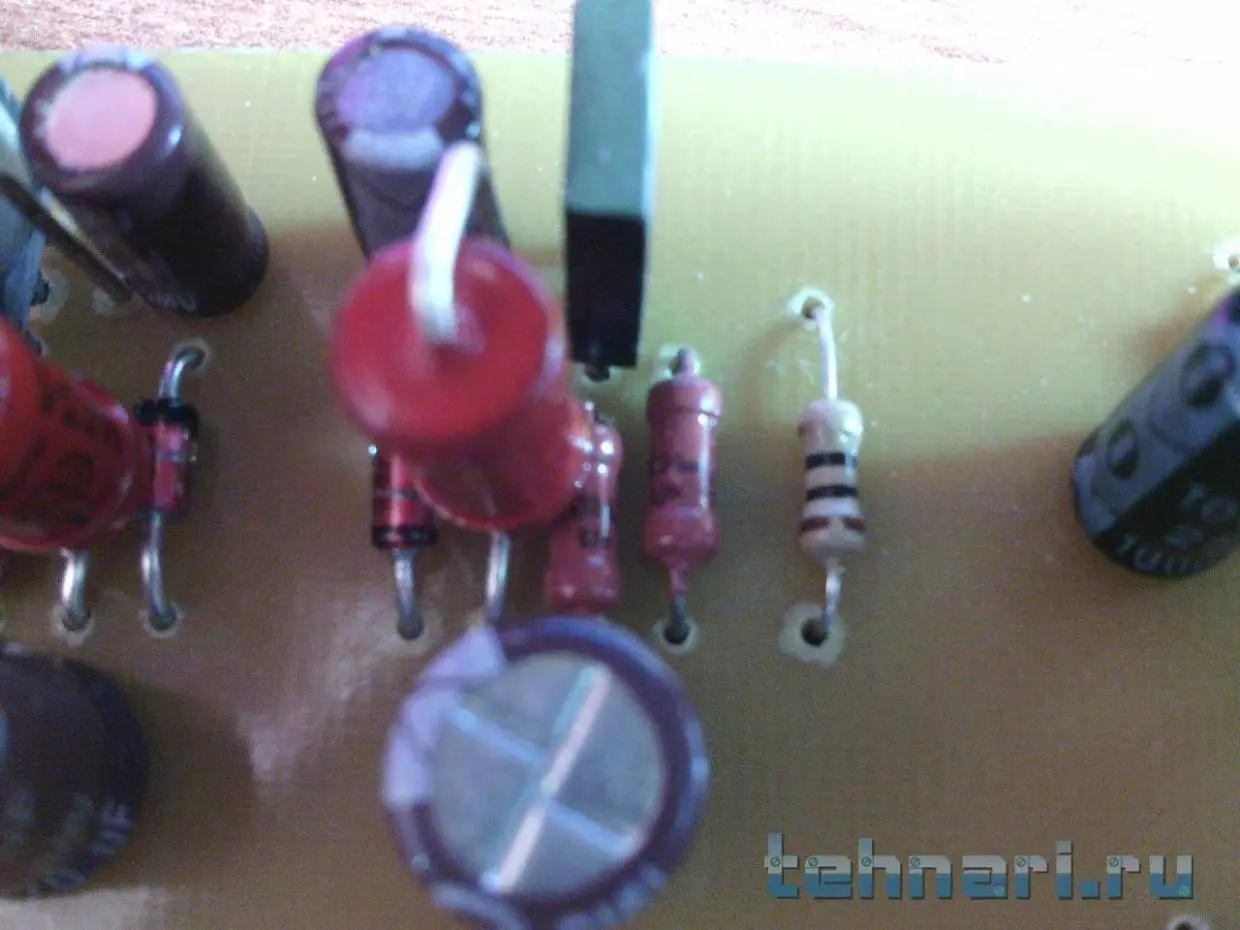

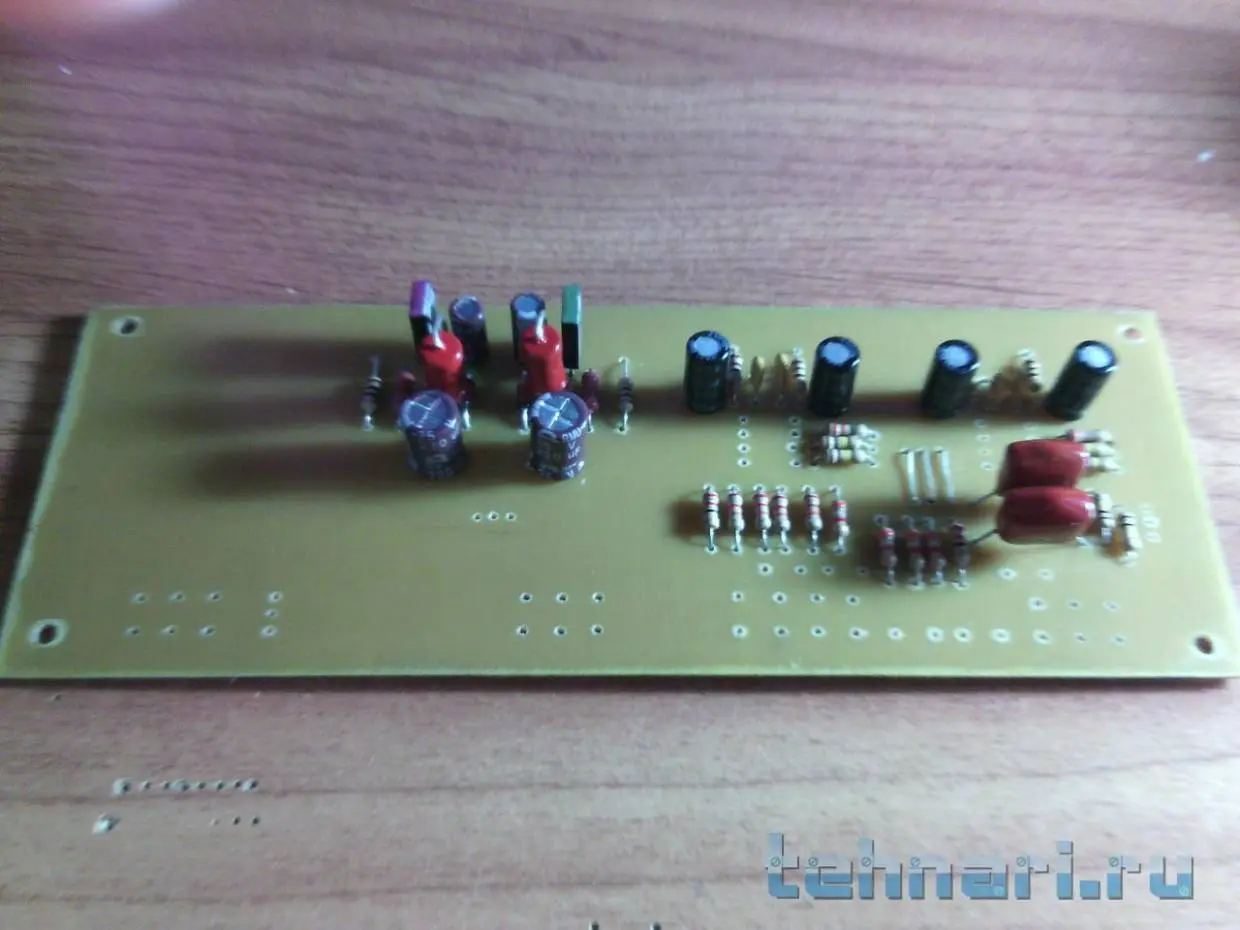

Такс , больше половины деталей впаял , правда одноваттные резисторы пришлось ставить вертикально . Осталось впаять ОУ , переменники и несколько кондеров .



[Vadim 161]

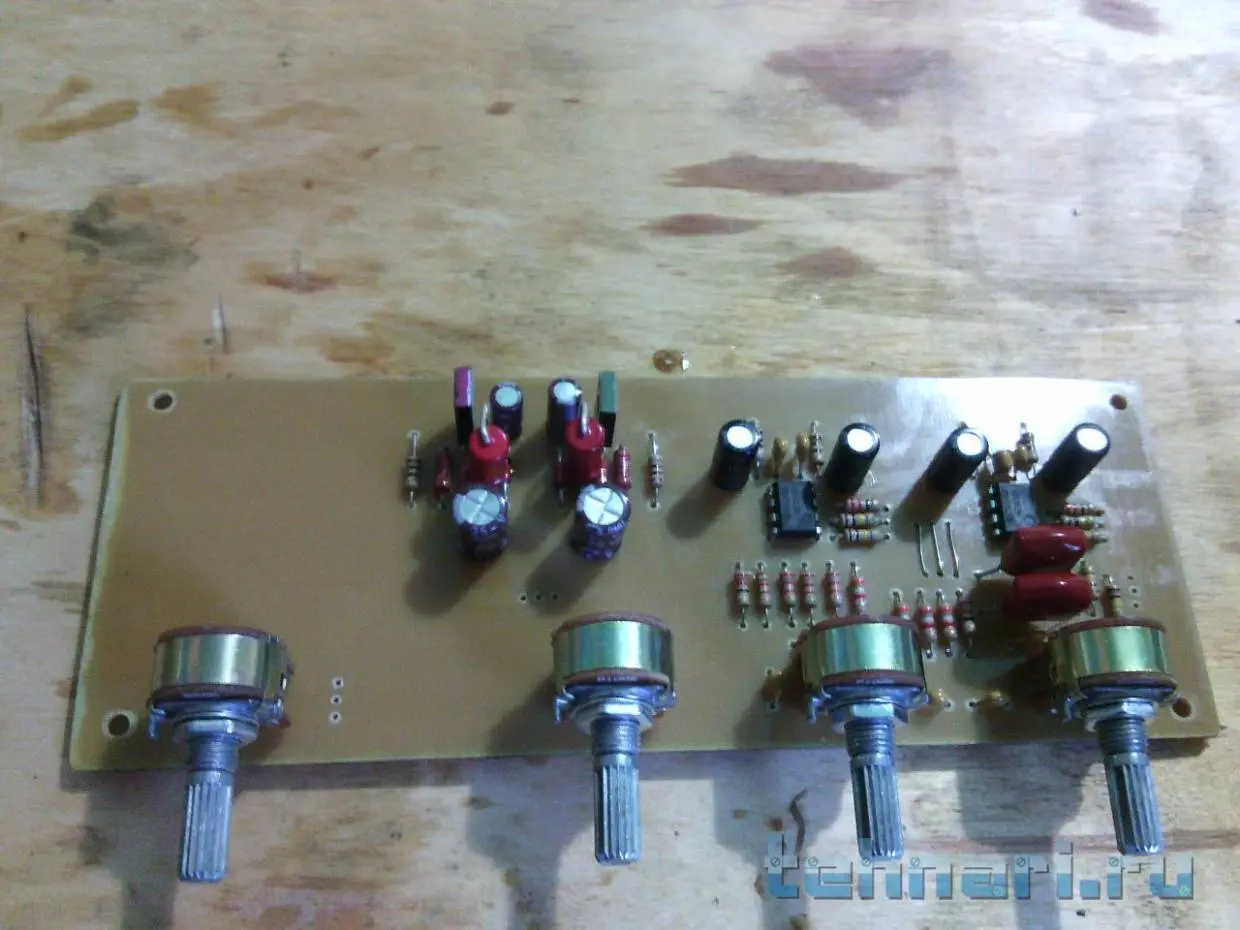

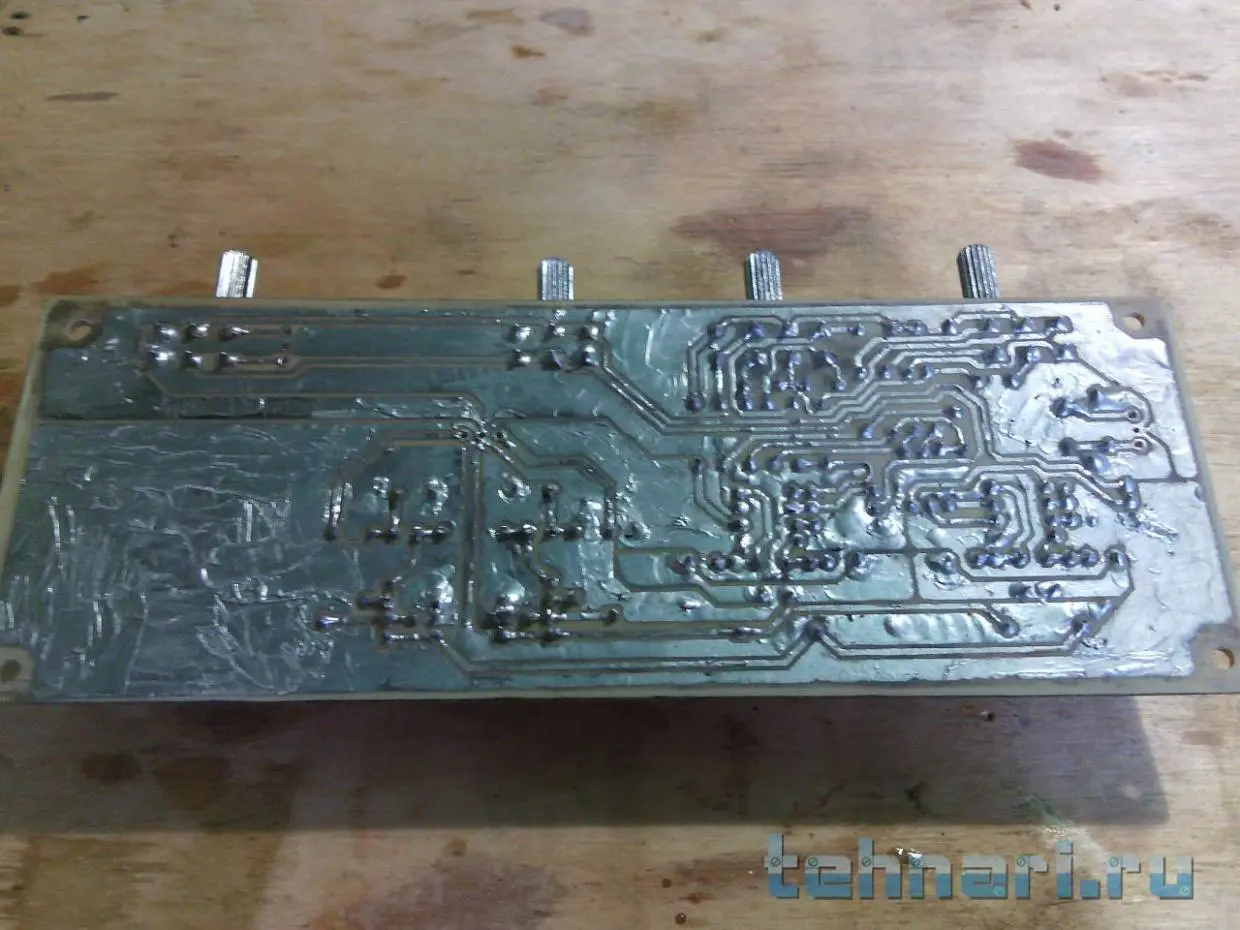

Такс , ТБ готов .



[тема26рус]

а схемой и печаткой тб не поделитесь?



[Vadim 161]

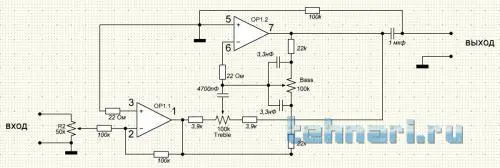

Вот. Стабилизатор на схеме не обозначен , токоограничивающие резисторы придется пересчитать под свое питание.
Посмотреть вложение WinRAR archive (2).rar



[тема26рус]

спасибо, операционники любые можно использовать?



[Vadim 161]

Любые сдвоенные , не5532 , опа2134 и т.д. , главное чтоб совпадала цоколевка .



[тема26рус]

понял, спасибо
