Усилитель на LM1875 работает с большими искажениями

[Gold Dragon]

Усилитель на LM1875 работает с большими искажениями

Собрал унч на Lm1875 на два канала, а он работает с большими искажениями, даже при малой громкости в динамиках прослушиваются хрипы, если кто собирал ум на этой микросхеме поделитесь пожалуйста норм схемой или помогите разобраться с этой...



[urfinjuss66]

инфу давай - блок питания какой? вольтаж? сопротивление акустики? фото платы, мож там соплятина где нить?



[Gold Dragon]

инфу давай - блок питания какой? вольтаж? сопротивление акустики? фото платы, мож там соплятина где нить?

ОК, Акустика Radiotehnika S30-B 8Ом
Питание ум двух плечевое 20 вольт кондеры по 35 вольт 10000 микрофарад, сфоткать печатку ум не имею возможности, я её проверял несколько раз, все с печаткой ок



[Gold Dragon]

ОК, Акустика Radiotehnika S30-B 8Ом
Питание ум двух плечевое 20 вольт кондеры по 35 вольт 10000 микрофарад, сфоткать печатку ум не имею возможности, я её проверял несколько раз, все с печаткой ок

и да, я был С3 заменил на 220микрофорад, искажения уменьшились но все же они остались



[WHS]

Попробуй временно исключить цепь С2 R2



[urfinjuss66]

моща блока питания, транс?, импульсник? Может 20 вольт маловато для микры? Если память не изменяет, то до 60 вольт допускает.



[WHS]

Я вообще не доверяю альтернативным схемам (не из даташита) ИМС, постоянно с ними проблемы возникают...



[urfinjuss66]

Илья, по моему, с тда 2050 альтернативной в соседней теме еб..? Сделал по шиту, все гуд!



[WHS]

Илья, по моему, с тда 2050 альтернативной в соседней теме

ага было дело



[Azziop]

Собрал на днях 1875 стерео вариант почти по такой же схеме. Никаких проблем.



[sergeisam]

моща блока питания, транс?, импульсник?

На этот вопрос ответа так и не последовало.
И ещё - какой источник сигнала использован ?



[Gold Dragon]

моща блока питания, транс?, импульсник? Может 20 вольт маловато для микры? Если память не изменяет, то до 60 вольт допускает.

транс китайский, но достаточно мощный, точно параметры уже не помню, но я им когда то питал 2 TDA7294



[Gold Dragon]

На этот вопрос ответа так и не последовало.
И ещё - какой источник сигнала использован ?

проверял на трех различных источника сигнала, камп, магнитофон бобинный и с мобилы сигнал подавал, везде всё одинаково



[Gold Dragon]

Попробуй временно исключить цепь С2 R2

пробовал исключать эту цепь, искажения увеличились



[Gold Dragon]

Собрал на днях 1875 стерео вариант почти по такой же схеме. Никаких проблем.

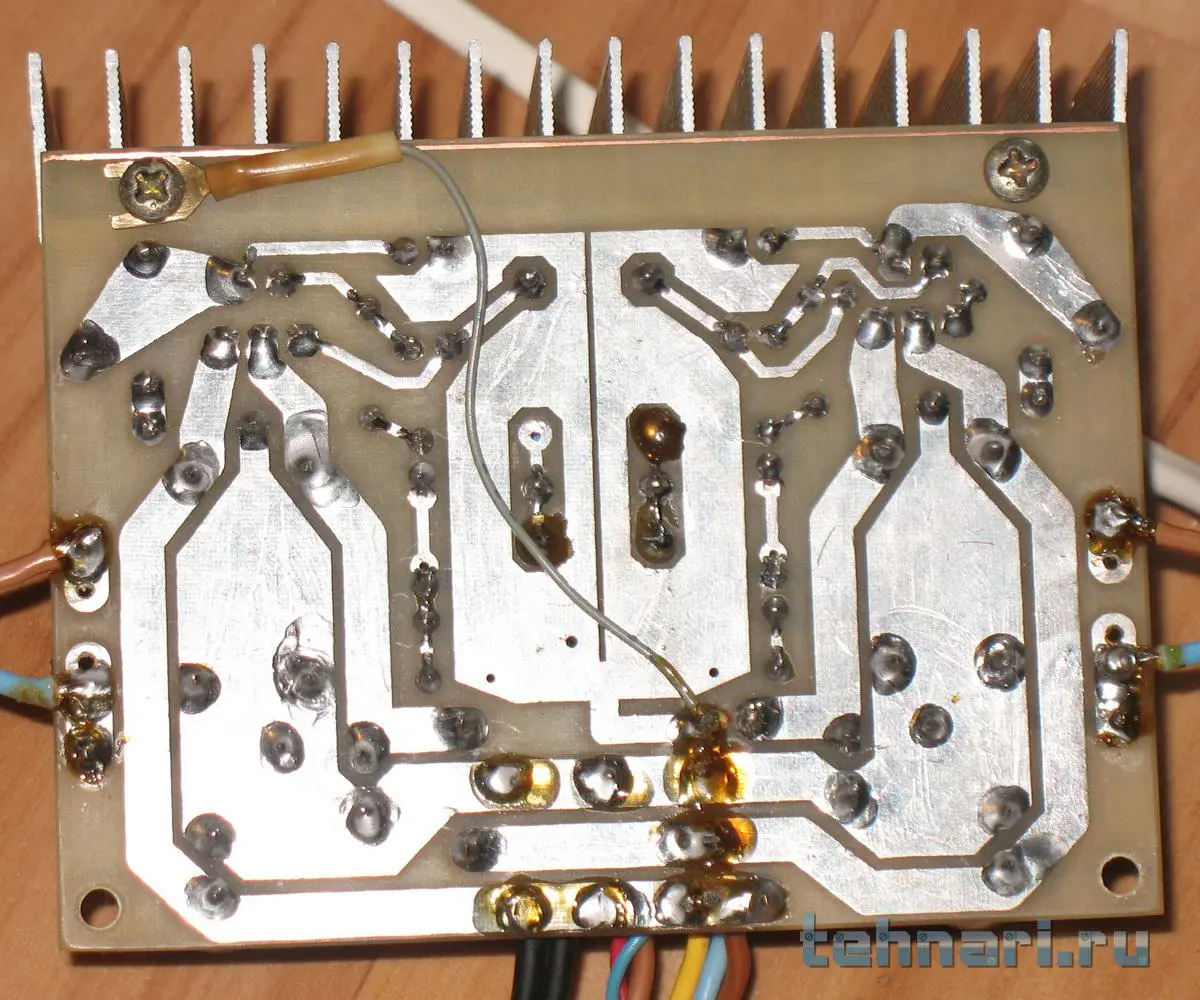

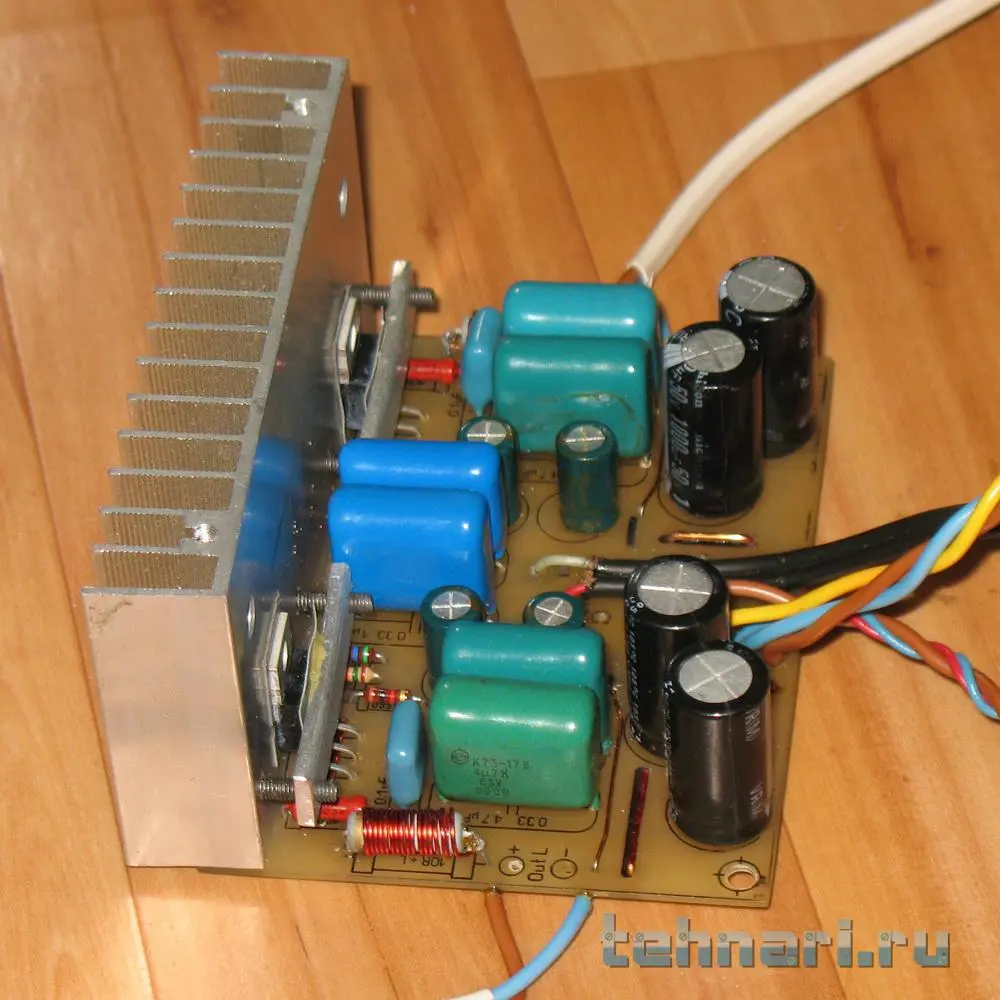

Посмотреть вложение 197153 Посмотреть вложение 197154 Посмотреть вложение 197155

я вот думаю, может вот по этой схеме попробовать собрать?



[Gold Dragon]

забыл снимок загрузить:tehnari_ru_942:



[Azziop]

Схема рабочая и собиралась тыщи раз. Если при отсутствии сигнала происходит сильный нагрев микросхем, то идет самовозбуждение, а это проблема разводки платы и подключения проводов. Без фото сборки тут говорить не о чем..



[Gold Dragon]

Схема рабочая и собиралась тыщи раз. Если при отсутствии сигнала происходит сильный нагрев микросхем, то идет самовозбуждение, а это проблема разводки платы и подключения проводов. Без фото сборки тут говорить не о чем..

вот как раз то нагрева почти нету, после 1-2 минут работы с искажениями, пока я делал замеры, микросхемы как были холодными до включения, так и оставались холодными



[Azziop]

Тогда проверяй разводку. Либо где-то замыкания, либо какой-то резистор не того номинала установлен. Проверь мультиметром все резисторы на соответствие сопротивлений по схеме. Также может быть проблема в некачественном флюсе, плату отмыть от флюса, если не отмыл ранее.

И фото или файл с печаткой выложи.



[сегега]

Тогда проверяй разводку. Либо где-то замыкания, либо какой-то резистор не того номинала установлен. Проверь мультиметром все резисторы на соответствие сопротивлений по схеме. Также может быть проблема в некачественном флюсе, плату отмыть от флюса, если не отмыл ранее.

И фото или файл с печаткой выложи.

Нет Андрей, я думаю так! что со входом сигнала кака-то хрень, помехи идут я правильно понял, значит наводки и нужно смотреть вход.
