[satellit]

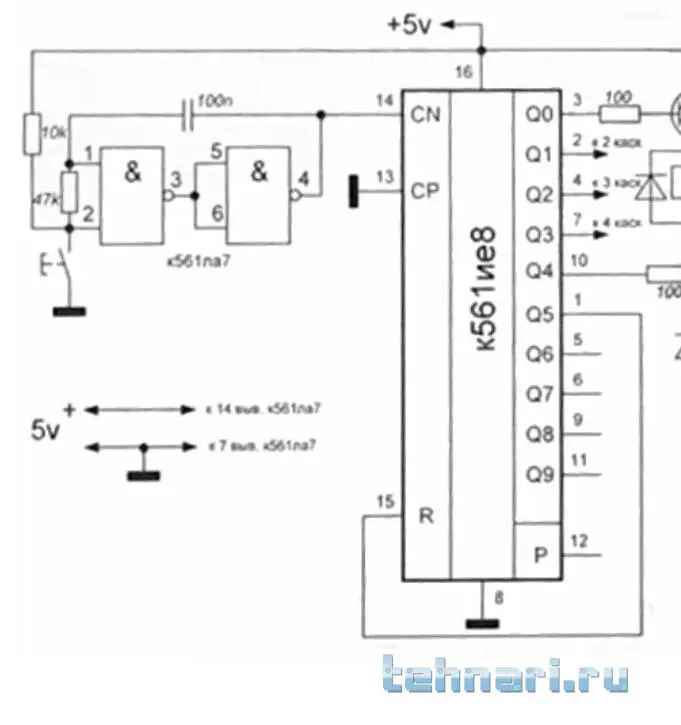

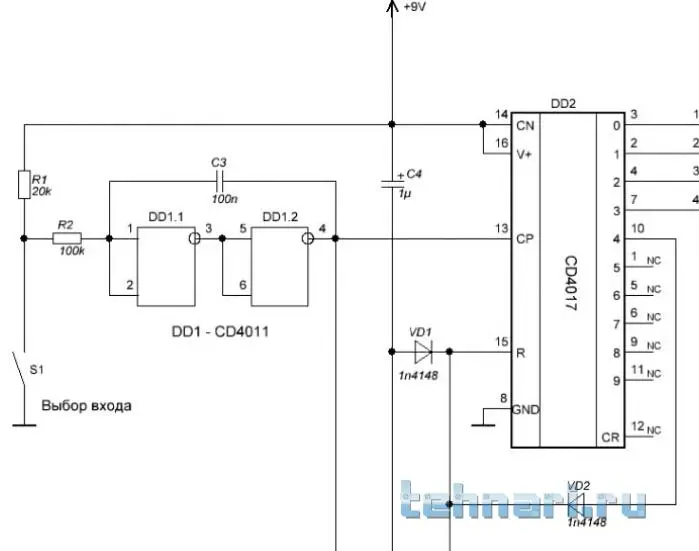

Хочу вернутся к вопросу селектора входов, есть две микры CD4011, CD4017, приобрёл три реле Такамисава на 12v. Нашёл в инете две схемы, но включение CD4011 не много разное, какая из схем правильнее будет?



[sergeisam]

какая из схем правильнее будет?

Та, с права, которая на К561ИЕ8 .



[satellit]

Та, с права, которая на К561ИЕ8 .

Это полные аналоги!



[Sinus]

У той что слева вроде есть цепь установки переключателя в нулевое положение (С4, VD1) при подаче питания. А у той что справа на один коммутируемый канал больше. Схема справа более логически верна, а схема слева скорее использует недокументированные возможности микросхемы.



[satellit]

Буду собирать тогда по схеме справа



[satellit]

Начал соберать знакомому аппарат, столкнулся с такой ситуацией, входов будет три, для кассетной деки, cd плеера, и для телефона или компа, на компе и телефоне можно сигнал регулировать выходной, на кассетной деке 250-350 мв.точно не помню, а вот на сидюке 2в. на выходе и не регулируется, вчем собственно проблема, будет индикатор входного сигнала на усилителе, что бы можно было контролировать уровень входного сигнала, как реализовать что бы индикатор при разных уровнях входного сигнала работал одинаково, точнее наверно так: если настроить индикатор под уровень входного сигнала примерно 300мв. уровень сигнала с компа или телефона можно отстроить, а вот как быть с сидюком, какой-то делитель надо? Раньше с таким не сталкивался, а тут вот приперло Даже если просто с сидюка беру сигнал то усилитель уходит в перегруз по входу предварительного усилителя, с остальными источниками проблем нет, можно всегда подкоректировать, да и сам регулятор громкости стоит перед усилителем мощности, прошу помощи в этом вопросе.



[doubovitski]

Начал соберать знакомому аппарат

А на вход усилителя для сидюка поставить делитель напряжения, уравнивающего входное напряжение до уровня остальных- сложно?



[satellit]

На сколько я знаю у сидюках не просто так на выходе такой уровень сигнала, и что бы не похерить качество этого сигнала не получить в итоге изуродованный сигнал в этом и суть была вопроса, как правильно реализовать делитель или может ещё кроме дилителя требуется что-то... Если можно обойтись просто дилителем то прошу помощи в его правильном расчете.



[satellit]

Я дело в том что сидюком пользовался лет 15-20 назад, и до этого не интересовался какой сигнал на выходе имеют cd плеера(проигрыватели) даже как то не обращал внимания что к примеру взять любой импортный интегральник или ресивер что имеют они одинаковые входа, без делителей и отдельных решений, да и как ни странно не имеют перегруза по входу К примеру только что проверил на кенвуде своём, подал с сидюка и с деки, потом с телефона, и перегруза нет, да, уровень громкости разный естественно, но у этого кенвуда регулятор громкости стоит непосредственно перед ум. А тут ланзар в роли ум.пред по схеме ямахи ax596 собран и перегруз огромен просто. Сидюк JVC xl-v274, дека JVC td-w216



[doubovitski]

На сколько я знаю у сидюках не просто так на выходе такой уровень сигнала, и что бы не похерить качество этого сигнала не получить в итоге изуродованный сигнал в этом и суть была вопроса, как правильно реализовать делитель или может ещё кроме дилителя требуется что-то...

Не робейте. На выходе сидюка обычный аналоговый сигнал. Для этого он проходит ДО выхода через различные фильтры, отсеивающие остатки цифры. (Высшие гармоники). Если взять высшую звуковую частоту, выдаваемую НЧ каналом, и прикинуть ёмкости МОНТАЖА этих резюков, да перемножить на их номиналы, получим такенные частоты среза, до которых как до Монголии на карачках. Иначе говоря, влияние делителя будет на уровне шума.



[satellit]

Так может поможите с схемой делителя?



[doubovitski]

Так может поможите с схемой делителя?

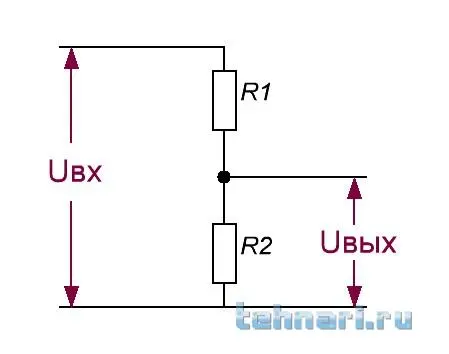

Делитель- это два резистора, соединённых последовательно. Нижний вывод на "земле", верхний- на выводе входа усилителя. Середина- (общая точка этих резисторов) идёт на схему входа усилителя. Внутрь. Соотношение резисторов даёт долю, подаваемую на вход. Если верхний = 1 кОм, а нижний 100 Ом, то на вход идёт 1/10 часть напряжения. Теперь будем думать про сами номиналы. Очень высокоомный делители пропускают на вход большие помехи. Низкоомные нагружают источник сигнала. И тут широкое поле для волюнтаризма. Главное- соотношение номиналов. Наверно, оно должно быть примерно те, что я написал- 1/10. Пробуйте, начиная с этих номиналов. 1 кОм и 100 Ом. Будет тихо звучать- сделайте нижнее плечо 200 Ом. Если и этого будет мало- 360 Ом, 470 Ом.... Переменники не рекомендую. Они быстро начинают шуршать при повороте оси. И они , благодаря технологии производства, имеют уровень шумов на порядки выше постоянных, МЛТ или С2-23.



[satellit]

Как я понял то это вот такой делитель, r1-1ком. r2- 100ом. Верно понял?



[doubovitski]

Я дело в том что сидюком пользовался лет 15-20 назад, и до этого не интересовался какой сигнал на выходе имеют cd плеера(проигрыватели) даже как то не обращал внимания что к примеру взять любой импортный интегральник или ресивер что имеют они одинаковые входа, без делителей и отдельных решений, да и как ни странно не имеют перегруза по входу К примеру только что проверил на кенвуде своём, подал с сидюка и с деки, потом с телефона, и перегруза нет, да, уровень громкости разный естественно, но у этого кенвуда регулятор громкости стоит непосредственно перед ум. А тут ланзар в роли ум.пред по схеме ямахи ax596 собран и перегруз огромен просто. Сидюк JVC xl-v274, дека JVC td-w216

Всё ласково будет, если КОМПЛЕКС аппаратуры проектировать и изготавливать, оглядываясь на все составные части. Тогда они будут в гармонии друг с другом. Или делать под общепринятые стандарты. Хулиганьё не творит железо в соответствии, вот поэтому острые углы начинают торчать везде.



[satellit]

А если как вариант использовать много оборотные подстроечные резисторы, включить их по принципу регулятора громкости, отстроить один раз на отдельном входе для сидюка?



[doubovitski]

Как я понял то это вот такой делитель, r1-1ком. r2- 100ом. Верно понял?

Абсолютно правильно.



[Mr.Fix]

1,5 кОм верхний, 510 Ом нижний.
