Фотогалерея наших усилителей

[Валерий]

Давайте схемы и конструкции обсуждать в отдельных темах, а то галерея постепенно замусоривается.
Тут же мы будем обсуждать только внешний вид.



[andrus]

Очень хорошо,что создали эту тему.Ясвой новый усь выложу попозже,как только закончу.



[Wow4an]

Во, откапал фотки наконец-то. Единственный из всех, что был задокументирован )
Делал года 2 назад. Щас у друга благополучно играет
Фотки плохие, фотографировал тогда на фотоаппарат с разбалансированной оптикой.


УНЧ - две TDA7294
Темброблок - TDA1524A (полная фигня кстати) Потом заменил на пассивный
Трансформатор - О-образный, 6А +\- 23В и +\-30 Можно выбирать )
Выпрямитель собран на 213Б диодах, параллельно каждому диоду емкость 100нФ, и на выходе 2 по 100нФ и 2 по 10000мкФ.



[Strong Time]

"Wow4an" круто получилось!!!! Особенно радиаторы порадовали!!!) как в рекламе "взула і забула", только "поставил и забыл")



[Wow4an]

Это корпус от "Орбита УМ-002" только пересобранный и немного переделанный, ну и покраска и т.д. и т.п.

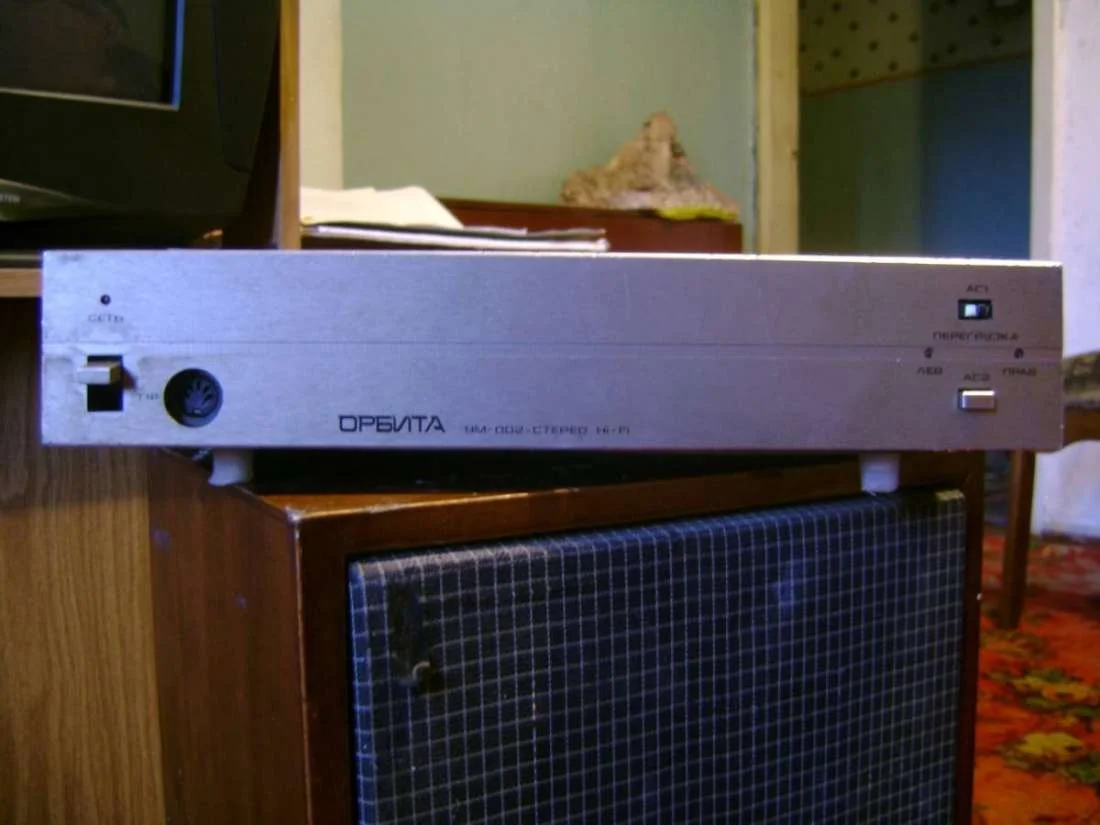

Вот такой он был...

Даже без регулятора громкости (не предусмотрен)



[DDREDD]

"Wow4an" круто получилось!!!! Особенно радиаторы порадовали!!!

Такие же впечатления, радиаторы смотрятся ухххх



[asco]

Это корпус от "Орбита УМ-002" только пересобранный и немного переделанный, ну и покраска и т.д. и т.п.
Вот такой он был...
Посмотреть вложение 64462
Даже без регулятора громкости (не предусмотрен)

помню этот комплектик...в нём было 4 блока предварительный и мощник, эквалайзер и кассетник...компактно сделана аудиосистема стоила чёт чуть ли не 1000 деревянных



[Vladimir_S]

Подумаешь, я тоже... эта... могу кое-что по теме выложить. Изделие, правда, новизной не блещет - где-то годков 35 ему... эх, молодость беспечная - собрал, отладил пашет (до сих пор!!!) - и ладно. Не до дизайна тогда было. Да и пооблезло оно малость.



[Wow4an]

Зачёёёт! Особенно индикация на лампах!



[оборотень]

интересно смотрится и индикация ламповая



[Vladimir_S]

Зачёёёт! Особенно индикация на лампах!

интересно смотрится и индикация ламповая

Угу. 6Е3П называется. Кстати, там еще для детектирования сигналов в каналах с последующей подачей на сетки индикаторов установлена лампочка-двойной диод с не очень приличным названием 6Х2П-Е.



[Валерий]

Ламповый усилитель на лампах ГМ-70.
Основание выполнено из мрамора, стенки из стекла. Так же из мрамора сделан шильдик под переменные резисторы.



[dron(51)]

круто!
Валерий, тыж говорил что на лампах у тебя не получаются усилители...
а тут просто обалденно, как всегда впрочем!



[Валерий]

А потроха не я паял, я только всё собрал и отдал.



[Wow4an]

Ламповый усилитель на лампах ГМ-70.
Основание выполнено из мрамора, стенки из стекла. Так же из мрамора сделан шильдик под переменные резисторы.

Я молчу вообще....



[Валерий]

Я молчу вообще....

А чего так?



[Wow4an]

Словарный запас позволяет только матюгами (в смысле похвалы)



[Daniellos]

Словарный запас позволяет только матюгами

Так его, так!



[andrus]

Ламповый усилитель на лампах ГМ-70.
Основание выполнено из мрамора, стенки из стекла. Так же из мрамора сделан шильдик под переменные резисторы.

Ну я не знаю,уменя просто нет слов.



[asco]

Ламповый усилитель на лампах ГМ-70.
Основание выполнено из мрамора, стенки из стекла. Так же из мрамора сделан шильдик под переменные резисторы.

монументально... я в 90х годах помнится исполнял усилок с передком из камня...но остальное железное было
