На Конкурс "13 друзей моддинга" - ЧПУ фрезер от Xyron-a

[A.D]

А модкейсы что собирают из самодельных материнских плат, линеек памяти, приводов и винтов ?...

Это скользкая тема . И каждая из сторон может сотни аргументов привести за и против.Поэтому спорить не буду,только грустно... скоро руки нужны будут... что бы в носу ковырять?



[Wow4an]

скоро руки нужны будут... что бы в носу ковырять?

Чего так грустно то? Это при штучном изготовлении еще можно обойтись дрелью и напильником и это тянет на некий эксклюзив. А когда производство серийное, что делать? Вот тут уже нужны ЧПУ станки. И это уже не просто хобби, а стабильный заработок.



[DDREDD]

А модкейсы что собирают из самодельных материнских плат, линеек памяти, приводов и винтов ?...

Ну юра тут не поспоришь, но ведь сами кейсы то самодельные!
Впрочем опустим этот разговор.



[A.D]

Это при штучном изготовлении еще можно обойтись дрелью и напильником и это тянет на некий эксклюзив.

Это как сказать кто сейчас вручную гравирует (штихелями),через одного дремель. А некоторым и это лень,сдал на лазер и усё,и дырочки прорежут и надписи напишут и окошко вставят .И тоже штучное изделие,не поток..
Счас нафлудим и модератор .....



[Xyron]

Пошли первые ручные доработки =) А именно установка ограничительнях концевиков на ось Z. Поскольку на стадии проектирования еще был неясен тип концевиков которые будут использоваться это было отложено в пункт "доработки по ходу дела" =)
Для начала нужно изготовить пластину которая будет собственно нажимать на выключатель. Берем кусок стеклотекстолита, лобзик с дрелью и вперед =)



Следом беремся за собственно крепление концевиков. Долго думал из чего бы их согнуть но тут на глаза попадается пакет с планками крепления от всяких плат, что сразу снимает проблему.



Обрезаем...

Сверлим отверстия для крепления...


И обнаруживаем что лучше бы все было просчитать заранее =( Места для посадки концевика едва-едва хватило, а с другой стороны гайка уперлась в край линейного подшипника. Сдвинуть некуда, так что пришлось пойти на варварские меры и срезать кусок с блока подшипника =/



Ну и собственно кадр с установленными на места концевиками.



[Cruzzz]

Возможно было бы проще привязать концевики не к самим ходовым, а поставить съемные "флажки" (из алюминиевого уголка, например) на стол/каретку?

*Сверлится глухое отверстие снизу, флажок выполняется с продольным пазом (для настройки по месту, хотя точно так же можно двигать и сам концевик), линейные подшипники будут целее



[кочевник]

А некоторым и это лень,сдал на лазер и усё,и дырочки прорежут и надписи напишут и окошко вставят а.

Точно! И еще заметил: как раз такие любят порассуждать о муках творчества.. :tehnari_ru_948:



[Xyron]

Ну собственно я изначально сказал что не знаю насколько это дело впишется в формат конкурса, ибо самодельности тут будет действительно немного. В основном сам проект, да второстепенная обвязка. И если это дело перенесут куда-нибудь вне рамок конкурса я даже не обижусь. Просто народ сказал что это интересно, я и создал тему.Кому-то может будут интересны решения и узлы, может кто-то решит построить такое и себе. Можно конечно было взять в качестве приводных винтов метрические шпильки или зубчатые рейки, в качестве направляющих использовать подшипниковые узлы и квадратные трубы или уголки и.т.д. Но хотелось сделать все же достаточно серьезный инструмент. Хотя не исключено, что что-то подобное я таки сделаю и выложу сюда же. С ручным приводом и большими погрешностями естественно но чувствую что таки будет нужно что-то подобное для простых операций где особая точность не нужна а программу рисовать смысла нет поскольку проще быстро сделать вручную.



[Xyron]

Нда.. ад, треш и угар в одном флаконе продолжаются. Я конечно представлял себе что в наших реалиях ничего нормально и в срок сделать не выйдет, но такого уровня раздолбайства, пофигизма и некомпетентности во вроде бы серьёзной фирме я встретить как-то не ожидал. 3-ю неделю контора не в состоянии нормально сделать 2 детали, с 3-й попытки не могут согнуть крепления приводных гаек (сейчас пошли по 4 кругу). С левой стойкой вообще полный цирк: сначала ее порвали при гибке, вторая попытка оказалась удачнее и все бы казалось хорошо... но тадам! ее согнули наизнанку! Литературные слова у меня уже закончились. Так что в выходные будет начат младший брат данного девайса специально для тех кто хотел больший градус самодельности =)



[George Smith]

Товарисчи давайте будем терпимей, это личное дело любого члена нашей семьи, ему самому решать что и как, выслушав наши мнения и все. Пыль из под копыт тут не причем, я думаю. Давайте жить дружно ...



[Xyron]

Пока идет ожидание переделки уже второй стойки (которую как выяснилось тоже ухитрились согнуть наизнанку) обкатываем электронику управления на практически собранном модуле осей Y-Z



Ю-туб собака при заливке почему-то перевернул видео вверх ногами =/



[Xyron]

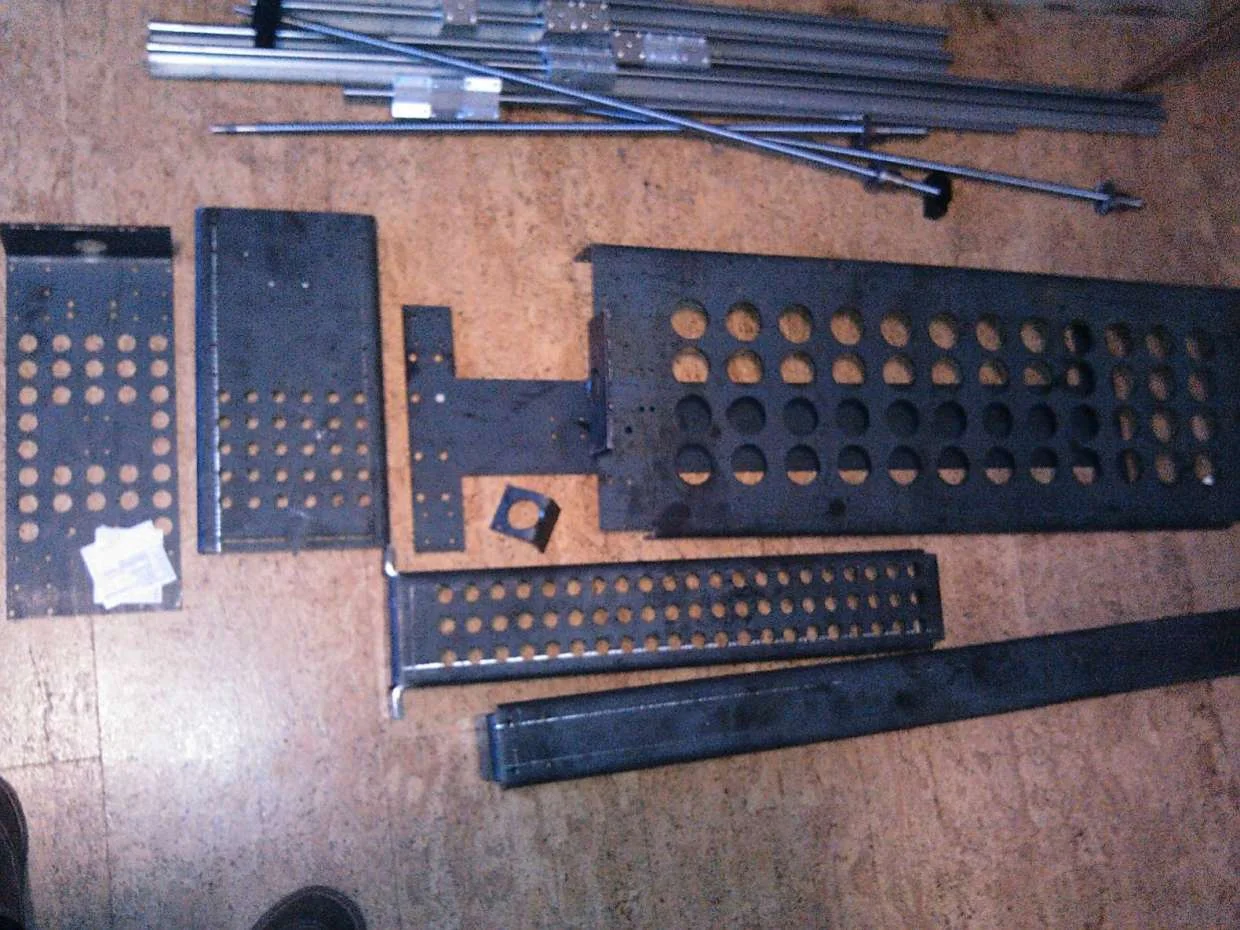

Итак после очередной порции отговорок и переноса сроков мне таки отдали последнюю переделанную в очередной раз стойку =) Финальный срок изготовления 40! дней (вместо обещанных 3-х).

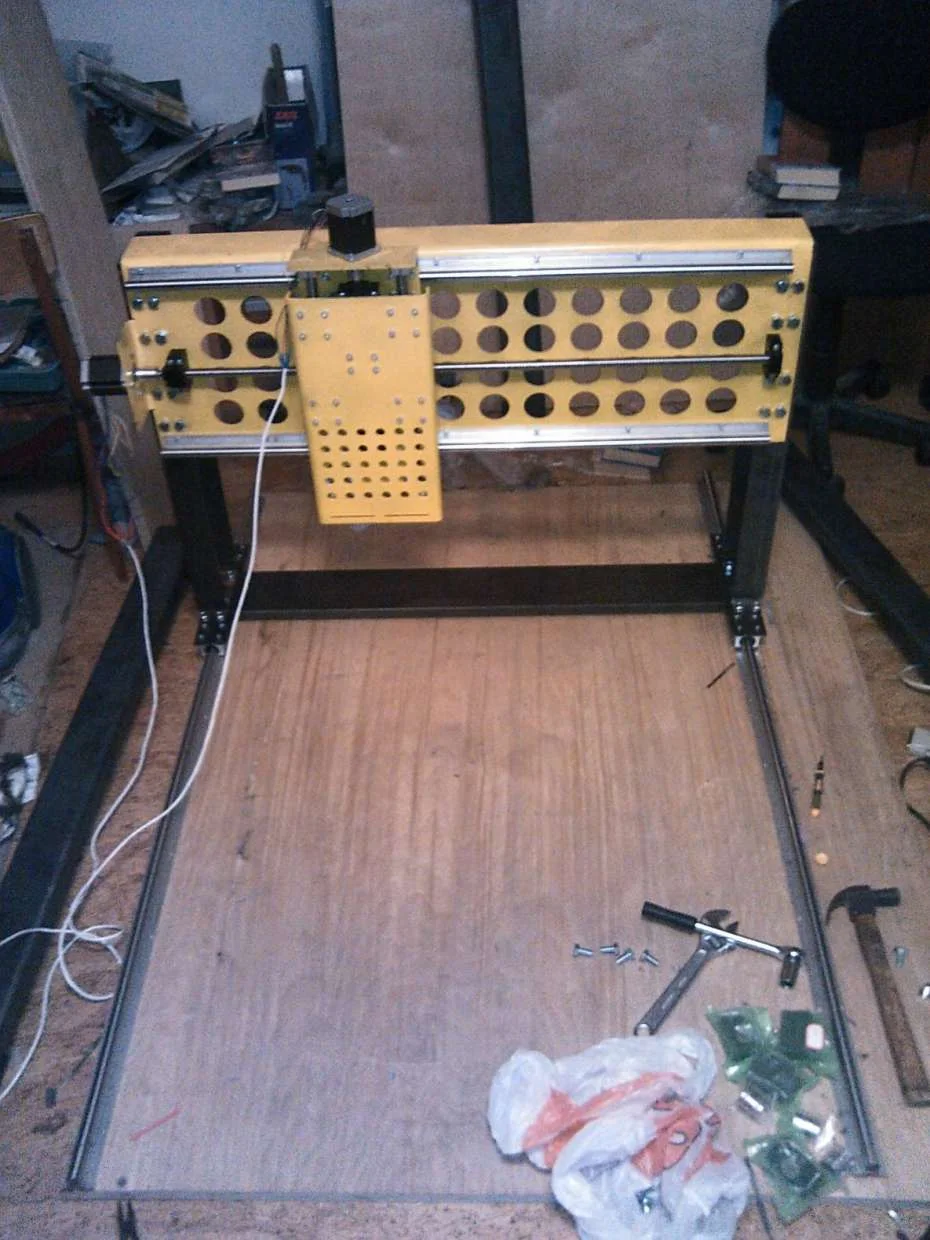

Но зато процесс сборки наконец снялся с мертвой точки и даже дошел до стадии "уже даже как-то работает" =)


Пока нет нормального шпинделя, для обкатки приладил хаммеровскую бормашинку. В качестве кронштейна крепления очень удачно попался на глаза в ОБИ такой вот кронштейн крепления балки. в нем было высверлено отверстие под шейку машинки, и даже не ожидал что оно так хорошо сядет, очень жесткое крепление получилось.


Первый запуск. Качество не ахти поскольку снималось практически на тапок =) И из-за того что снималось практически вплотную - довольно громкий звук, так что аккуратнее.




[Xyron]

Предновогодний график работы практически не оставляет свободного времени на доделку, так что проект увы не имеет шансов закончиться в рамках конкурса. Пока успел только получить и поставить таки приехавший шпиндель.

2.2 КВт водяное охлаждение, трехфазник с частотным управлением. Заявленное биение 0.005 (насколько правда - пока не мерял =) )
