Нужен хороший темброблок

[Focus 016]

Да там просто нечему не работать! Это же схема коленной сборки, и собирается она уже 100 лет! Монтаж проверь.....



[Daniellos]

Я вообще эту схему упрощал - убирал регулировку ВЧ



[AXEL_46]

пару часов сидели за асцилографом... нч работает,вч работает но только в другую сторону. детали все согласно наминалов.на выходе одни помехи.похоже в разводке ошибка.



[Focus 016]

Я вообще эту схему упрощал - убирал регулировку ВЧ

Зачем? Ты не любишь ВЧ ? Они же самый сок дают!



[Валерий]

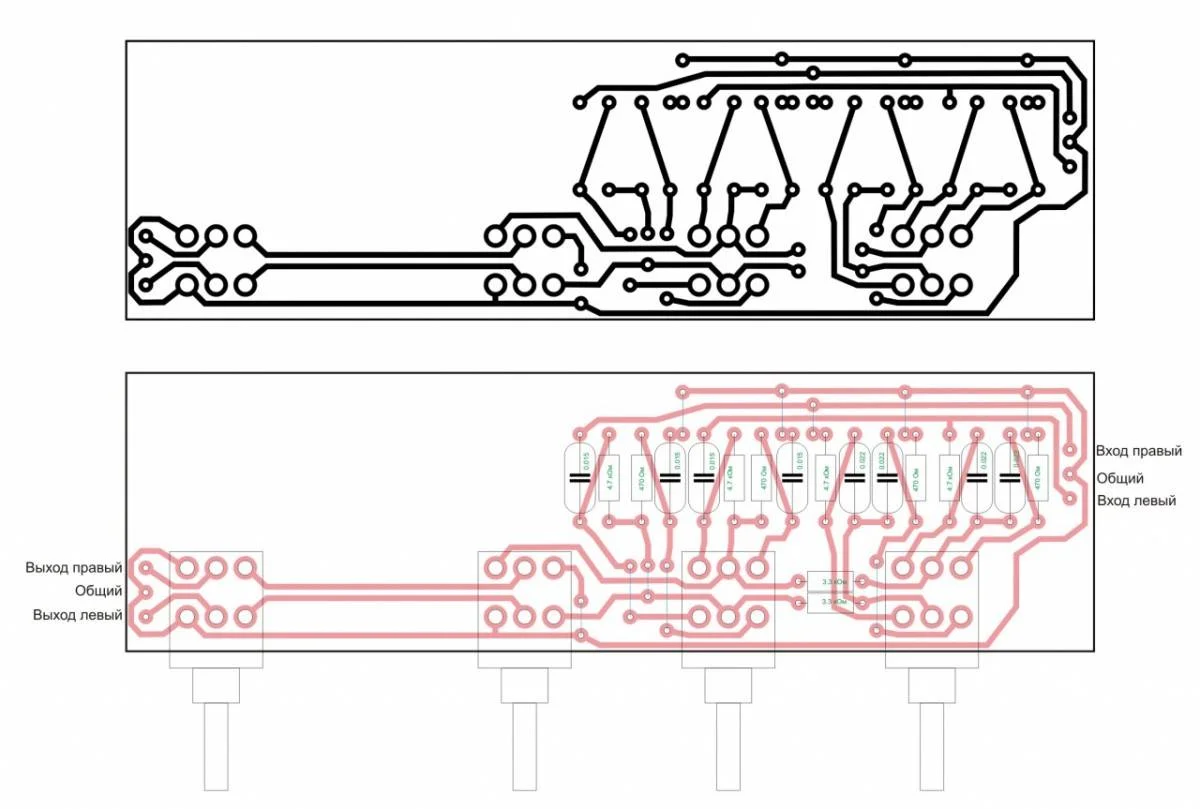

Перерисовал плату. В первом варианте наделал кучу ошибок. Даже не знаю, чем это можно объяснить, разве только сумеречным состоянием связаным с собственными проблемами.
Приношу свои извинения.



Посмотреть вложение Темброблок3.rar

Проверил несколько раз - на мой взгляд, всё правильно. Но всё равно проверь ещё раз.



[AXEL_46]

Хорошо Валер,начну все заново)))



[Daniellos]

Зачем? Ты не любишь ВЧ

Как раз ВЧ были на полную катушку, а регулировал НЧ



[Focus 016]

Ну это я понимаю! Одобряю.



[AXEL_46]

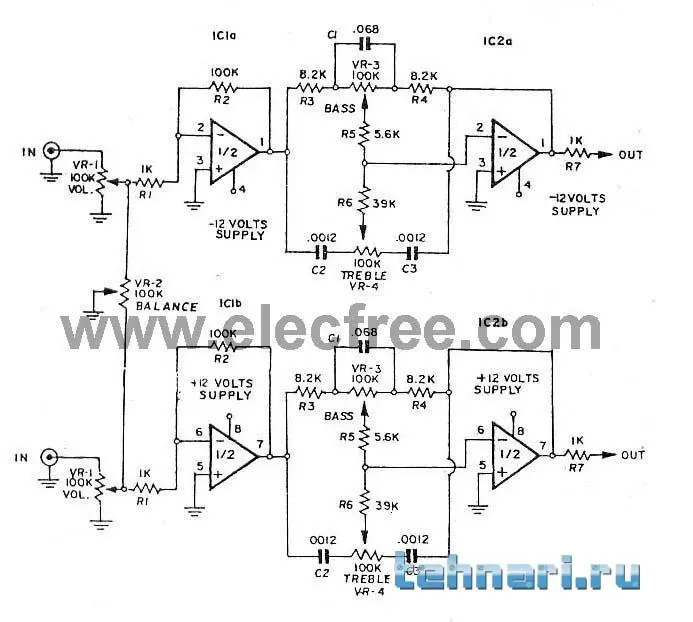

исправленная старая схема



[Валерий]

Жесть! Сколько же я наворотил ошибок!



[AXEL_46]

Жесть! Сколько же я наворотил ошибок!

с каждым бывает,а у тебя уважительная причина!:tehnari_ru_127:



[Валерий]

Ну да, больной на всю голову...



[AXEL_46]

Ну да, больной на всю голову...

Да ладно на себя наговаривать, я бы и такую не одну неделю б разводил :tehnari_ru_707:



[Focus 016]

Ну ты уже наслаждаешься качественным звуком? Схему то сделал?



[AXEL_46]

схему сделал,появились небольшие заморочки.

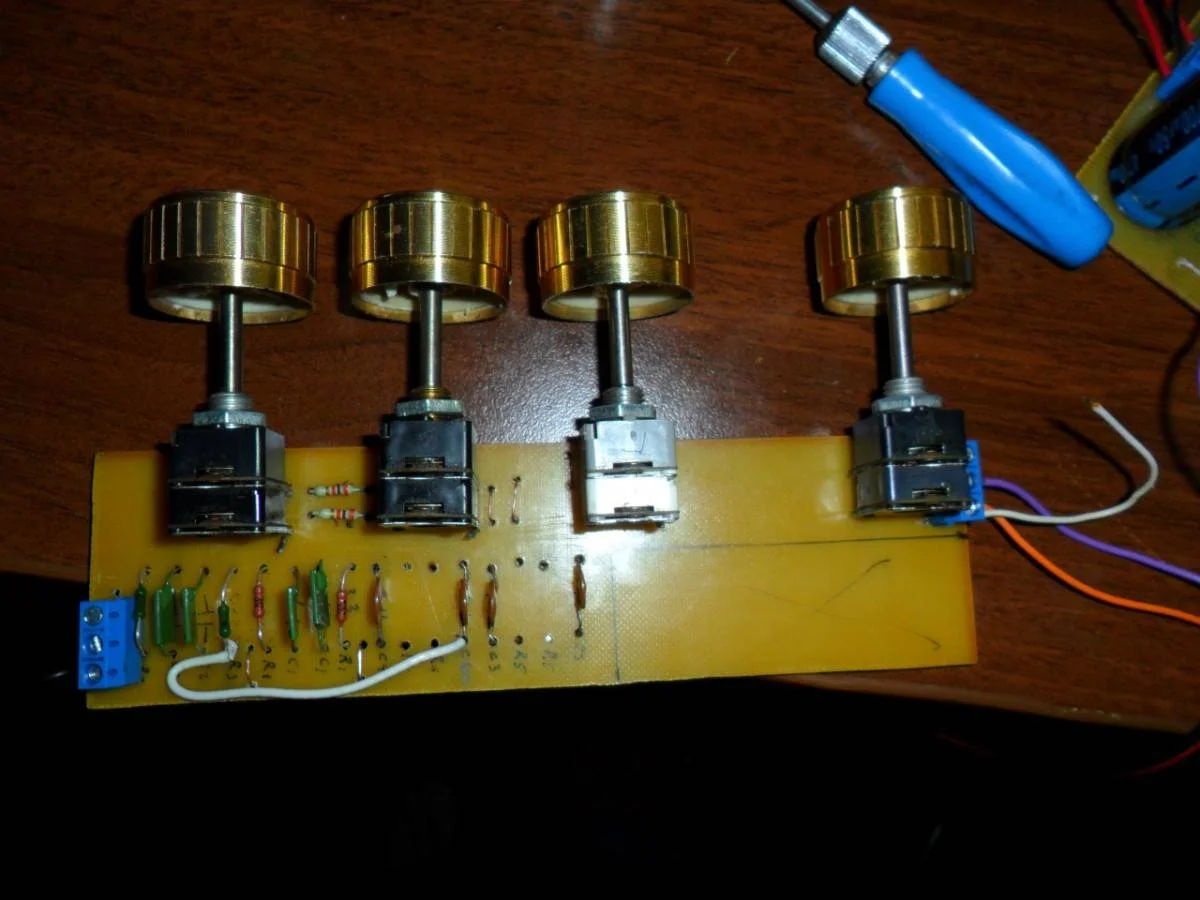

[AXEL_46]

нахрен все заморочки!звук отличный.баланс выкинул!

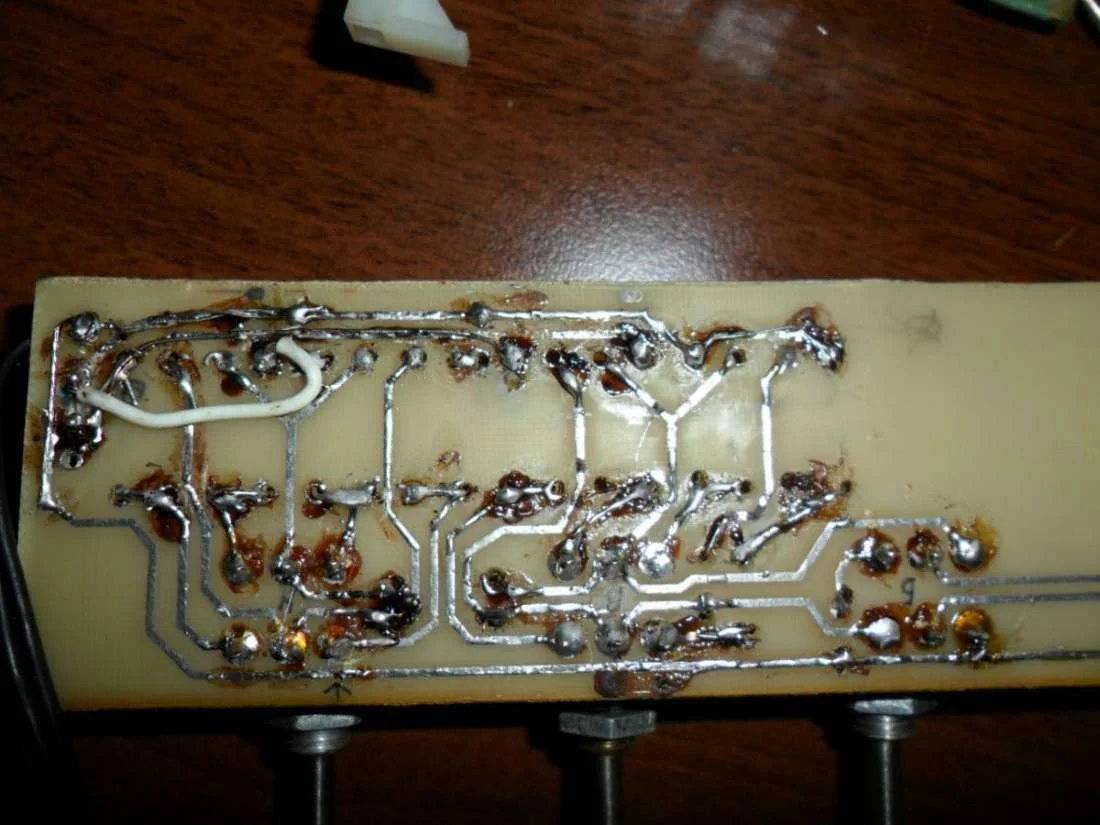

[AXEL_46]

блин,изза одной этой схемки такой срач на столе развёл)))
ну зато все заработало,в процессе монтажа случайно поджарил блок выпрямителя... вот это я и называю-(пи*дец подкрался незаметно):tehnari_ru_707:



[Светодиод]

Буду разводить печатку под активный темброблок по этой схеме. Подскажите товарищи, какое положение переменников по схеме соответвует максимальному поднятию частот ? По моему мнению, это крайнее левое положение. Но хочу точно знать, чтобы потом не возиться с печаткой. Может у кого-то есть уже готовая печатка ?
