Нужна схема световых эффектов

Здравствуйте всем!
Нужна схема для 12 светодиодов реализующая следующий эффект:
При включении напряжения питания загорается первый светодиод, через 1 секунду (время не критично, примерно 1 сек) загорается второй светодиод (первый остаётся гореть), ещё через 1 секунду загорается третий светодиод (предыдущие остаются гореть) и так далее, до 12-го светодиода. После того, как загорится 12-й, все светодиоды горят ещё 1 секунду и все гаснут. Ещё через 1 секунду загорается 1-й и так далее, всё повторяется. Желательно, чтобы не было необходимости в прошивке.

Можно использовать схему бегущих огней.
А для того, чтобы светодиоды оставались включенными, между выходами дешифратора и светодиодами включить триггеры. Сбрасывать их можно импульсом после зажигания двенадцатого светодиода.
Как-то так.


Вложения

  • бегущие огни.png.jpg
    бегущие огни.png.jpg
    37.8 KB · Просмотры: 270
если поизгаляться можно взять A277d к неу генератор с медленно поднимающимся напряжением на выходе, можно с MUX-ами поиграться, к примеру К155ИД3,
можно на логике собрать, даже на тех же ла3 к примеру, с триггерами ТМ2, можно творить, поле деятельности большое, а вообще то думаю есть уже готовые варианты, надо порыть гугл..

Спасибо ответившим! Есть ещё предложения?

Вот, КМОП логика на такой частоте работает с разветвлением 10 и более (количество входов на 1 выход).


Вложения

  • 2.PNG.jpg
    56.3 KB · Просмотры: 271
Есть ещё предложения?
берете плату ардуины, добавляете к ней 12 резисторов и 12 светодиодов(12 последовательных цепочек, состоящих из резистора и светодиода), программируете ардуину(программа элементарная) и наслаждаетесь
аппаратно проще не куда :)

может он не знает на сколько все просто получится :)

то, что хочет ТС на ид3 не покатит. у нее логика работы другая. поочередное зажигание. в любой момент горит только один светик. ТС хочет немного другого. на ардуино самый простой вариант и возможно, что и самый дешевый. но ТС хочет без прошивки и программирования? и какая элементная база имеется в наличии, ну или возможность достать.
зы. в моем детстве и юности ходила поговорка - не каждый вор - радиолюбитель, но каждый радиолюбитель - вор. все это связано с отсутствием базы компонентов, а у ТС как?

Очень давно делал подобное на к155ир13 вроде.но там было 8 каналов

Схема см пост 5, так же не сложно получается, и дешевле ардуино.
микросхемы обойдутся 1 доллар, (24 грн), микросхемы распространенные, дешевые, питание от 3 до 18в.

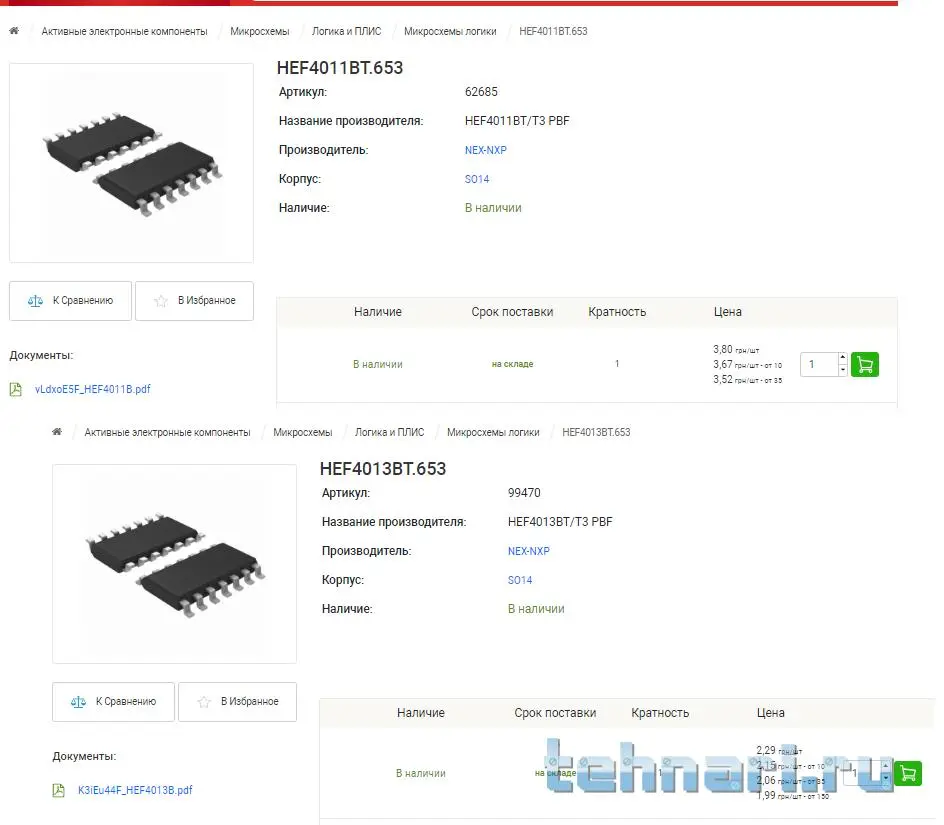

7 микросхем HEF4013 и 2 микросхемы HEF4011.


Вложения

  • 2.PNG.jpg
    61.9 KB · Просмотры: 162
то, что хочет ТС на ид3 не покатит
А если внимательно прочесть, что именно я написал, предлагая схему на ИД3 :tehnari_ru_203:
чтобы светодиоды оставались включенными, между выходами дешифратора и светодиодами включить триггеры. Сбрасывать их можно импульсом после зажигания двенадцатого светодиода.

Мне кажется, что стоит рассмотреть данную схему, для взятия за основу.


Вложения

  • 2020-01-21_121632.jpg
    112.1 KB · Просмотры: 159
Мне кажется, что стоит рассмотреть данную схему, для взятия за основу.
:tehnari_ru_288:Ой хлопцы сейчас умру !... tehno012


Использовать на 5-ти вольтах тиристоры, так же использовать реле для их отключения, это что-то ... :)))
А главное схема рабочая ... :)

Спасибо за ответы.
буду пробовать вариант, который прислал derba. Вот только объём файла очень маленький. При увеличении ничего не читается. Если можно, пришлите схему бОльшего объёма. Или укажите источник.

Сергей предложил хорошую и 100% рабочую схему http://www.tehnari.ru/f117/t267090/#post2678096
Серия 155 слишком старая, вместо них 555 или серия 1533. Можно включать не все 16 выходов, а 8 или 4, выбор большой.
Можно выходы включить на транзисторные или тиристорные ключи и делать более мощную нагрузку вплоть до сетевых лампочек и скорость можно регулировать ... :)

Т.е. sergeisam?
А как скорость регулировать?

Резистор R1 ставишь переменник 1k и все ... :)
Если вместо ИД3 на выходе использовать 555(1533) ИР11А (реверсивный регистр сдвига), то можно добиться еще большего разнообразия, а так просто бегущая строка ... :)
Вобще можно и так по перепутать каналы и будет мигать в разнобой ... :)))
