Фотогалерея наших усилителей

[diman86]

Ты лучше бы по делу что сказал.

Рассматривать конструктив усилителя нужно целиком, а не по отдельным частям. Конструкция усилителя по ссылке напоминает поделку пионера. Далее ты утверждаешь, что для УНЧ одного слоя хватит. Но это не совсем верно. Для не претендующих ни на что может хватить, а для высококачественных не хватит однозначно. Здесь это обсуждали http://www.tehnari.ru/f114/t78391/index14.html#post905118
Это не перебор.
Я уже выкладывал ранее конструкцию УНЧ, в котором учтены все нюансы, но к сожалению дальше "зеленого светодиода" никто ничего не видит (кстати, можно заметить некоторое сходство с УНЧ pryanic).
http://www.tehnari.ru/f170/t63181/index47.html#post868501
Поэтому я не вижу смысла обсуждать здесь эту конструкцию.

Есть вещи, которые видны глазом. Это как у летчиков, некрасивый самолет хорошо летать не может. Топология ПП усилителя по моей ссылке настолько проста и прекрасна

Но вот как раз ты и не видишь ничего. Конструктив в целом ужасен.



[Azziop]

Далее ты утверждаешь, что для УНЧ одного слоя хватит.

Передергивать не надо.

В усложненных схемах в дополнение к одному слою можно установить перемычки или сделать второй слой.

Про остальное промолчу, ибо явная необъективность налицо.



[ABBAfan]

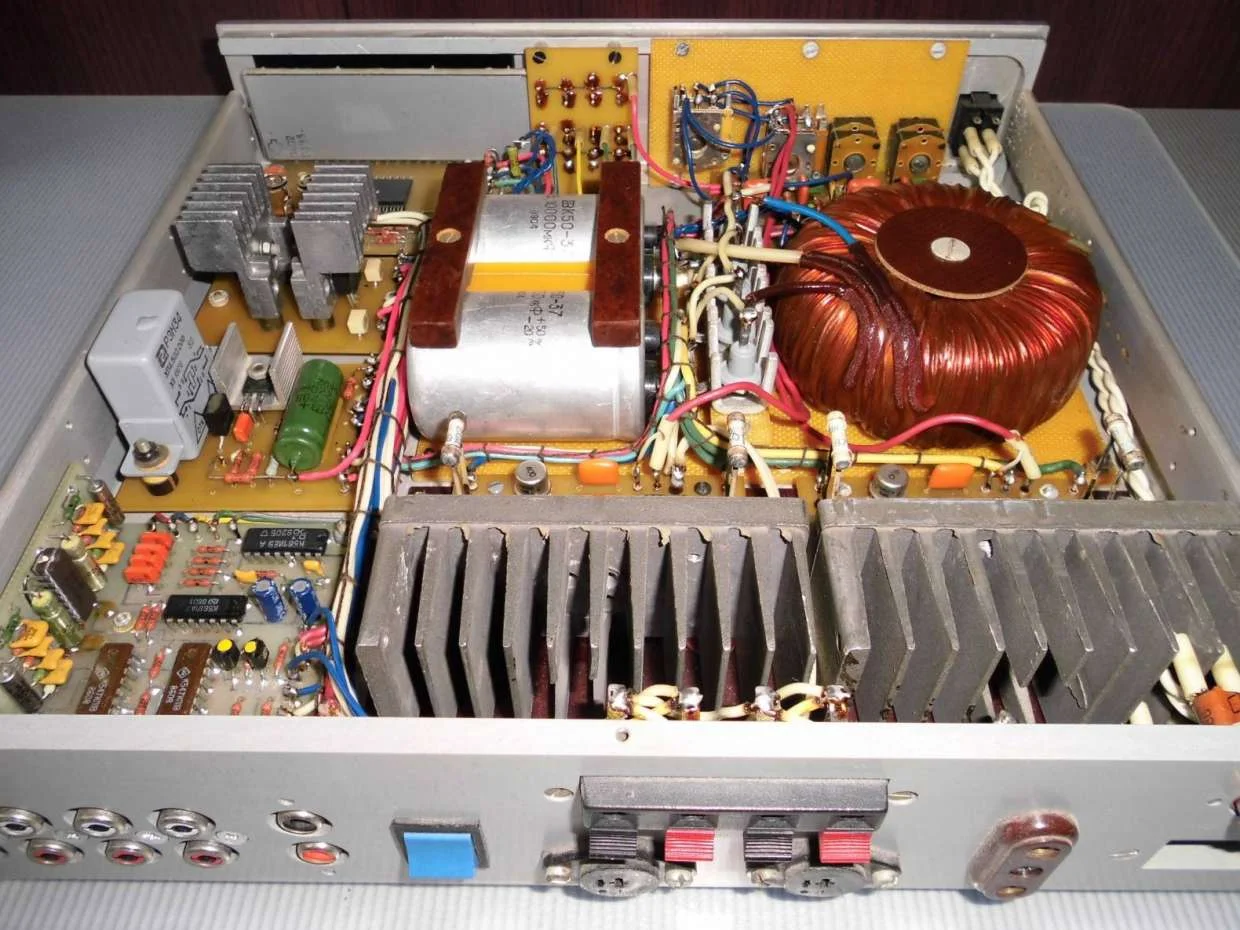

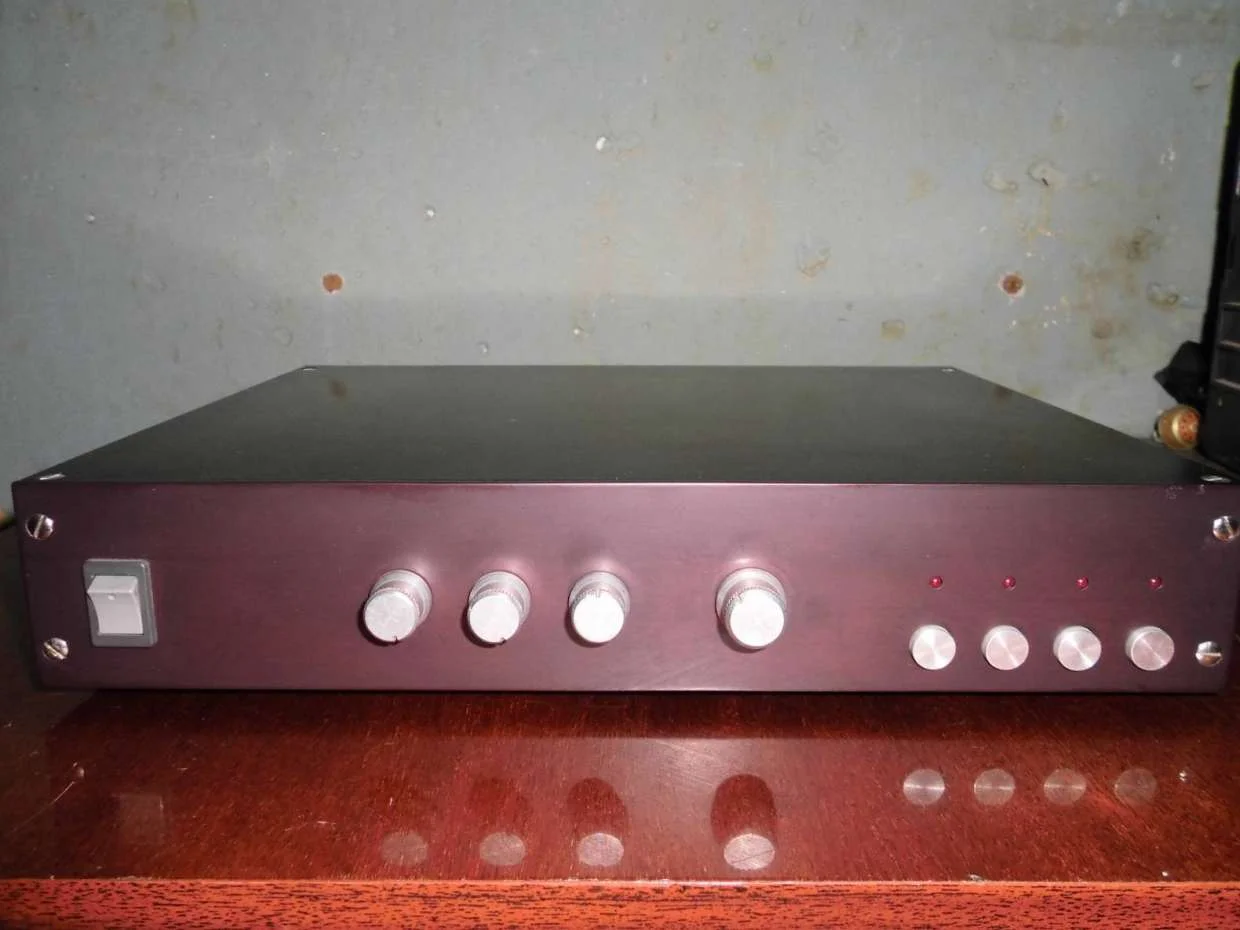

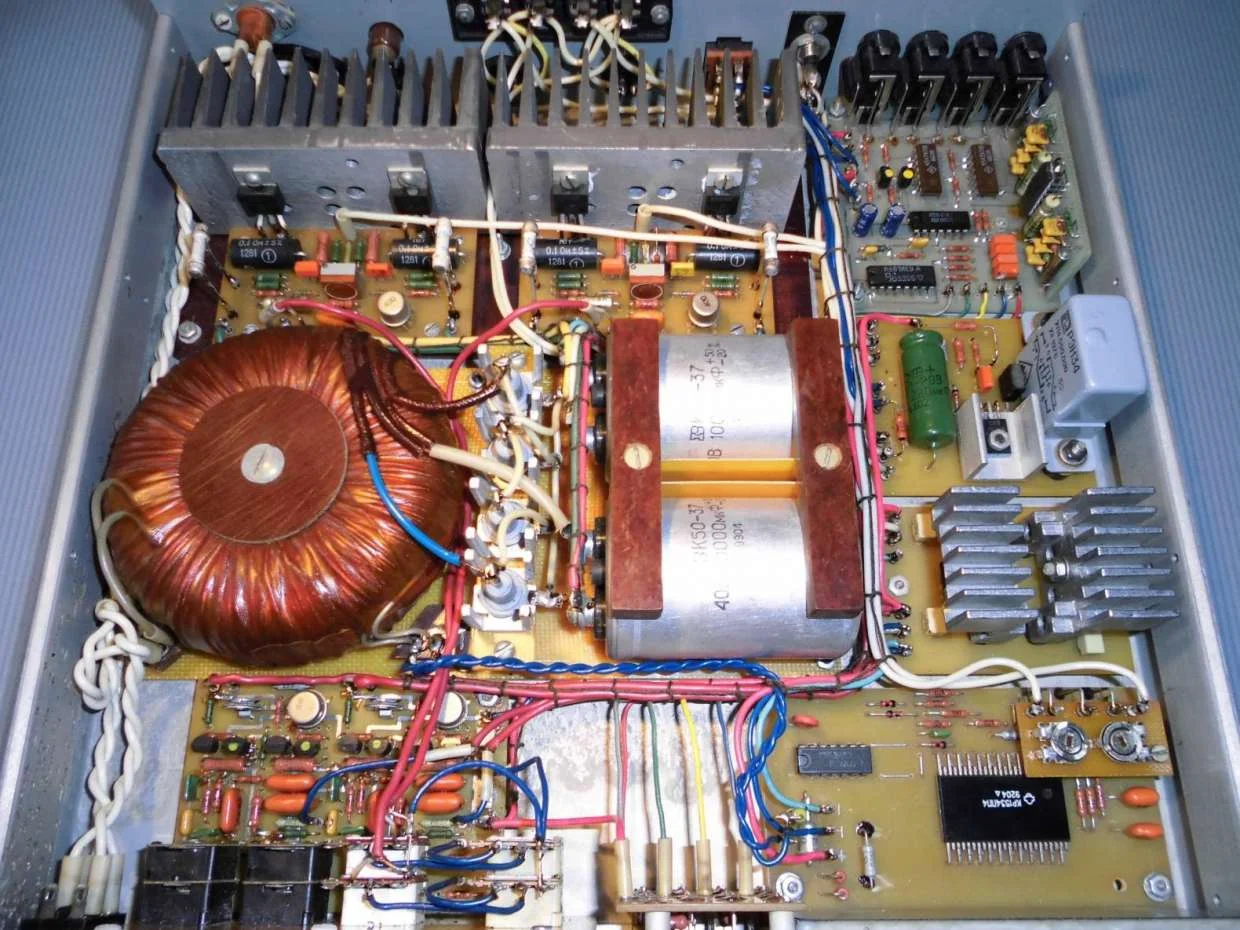

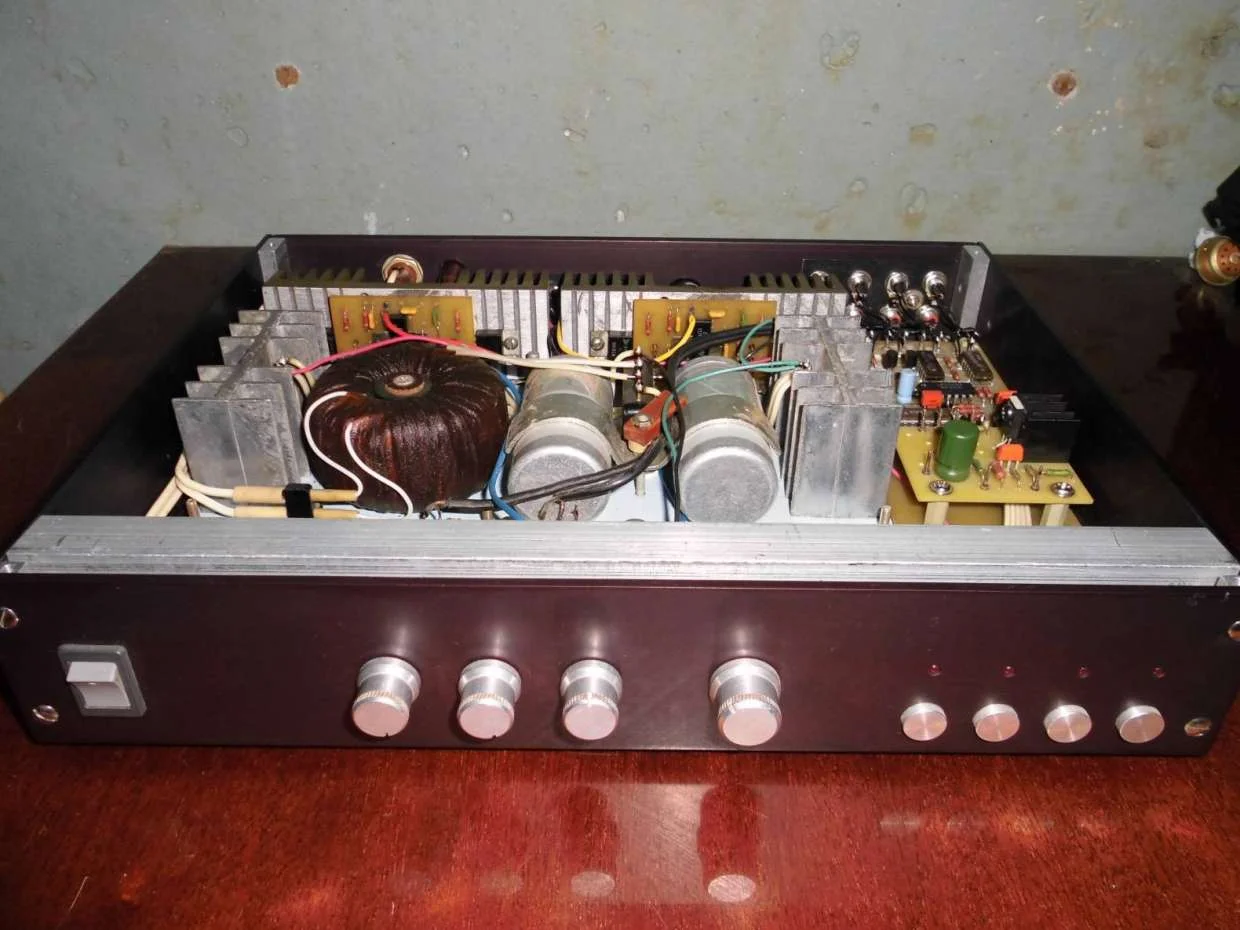

Всем добрый вечер. Этому усилителю лет 15-16. Выход на КТ818 и КТ819. Пред. из "Радио" 1985 года Солнцева. Дизайн мой.



[ABBAfan]

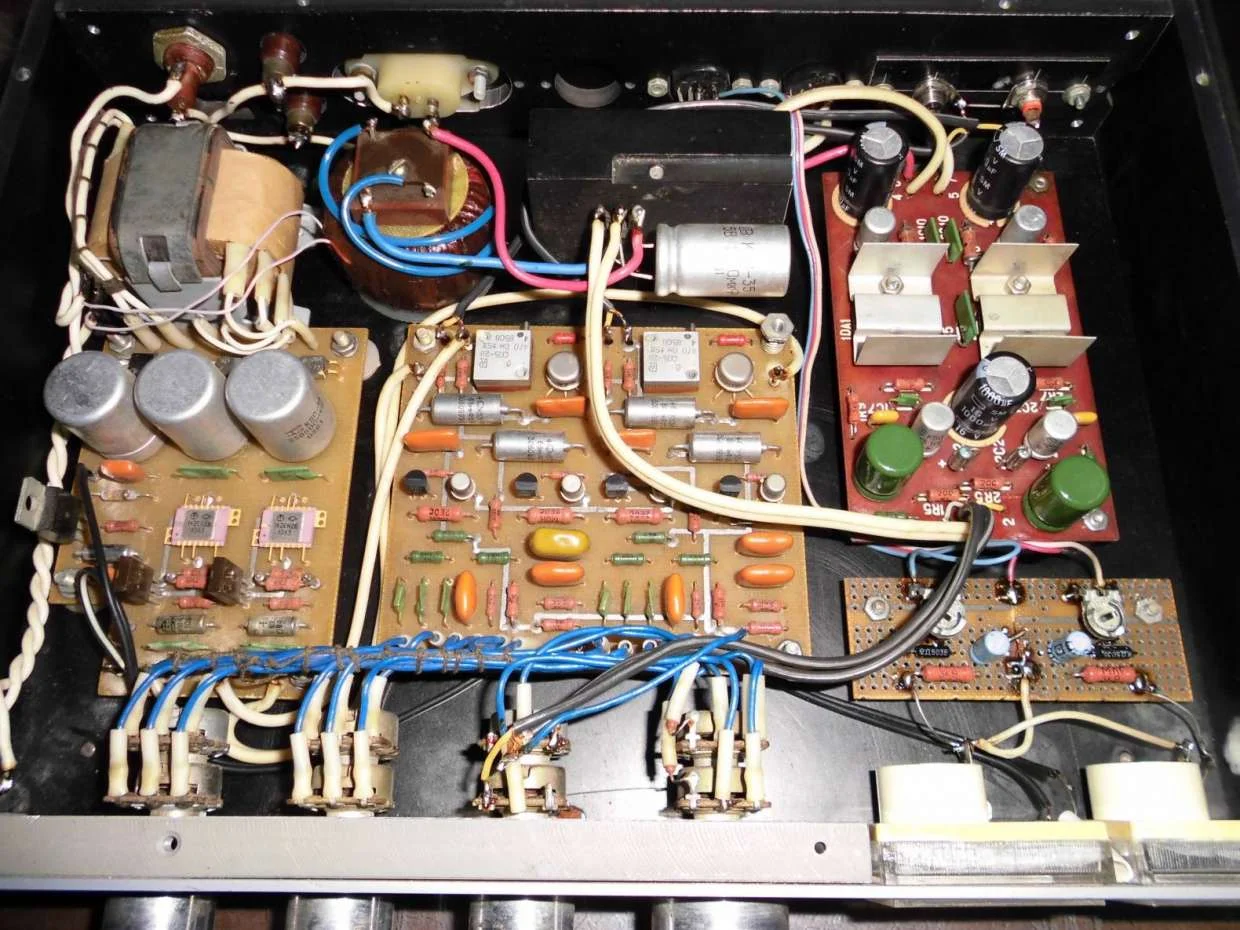

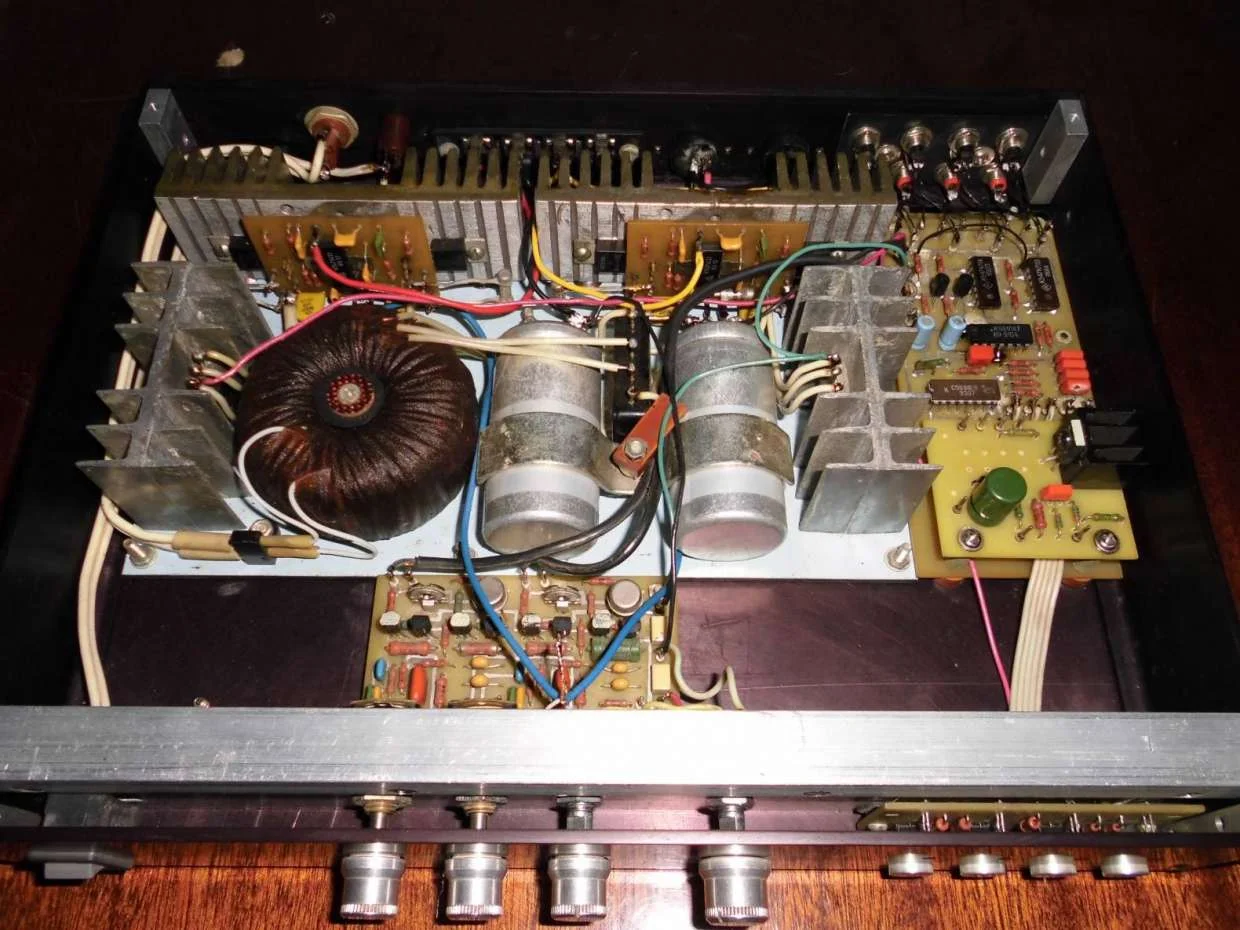

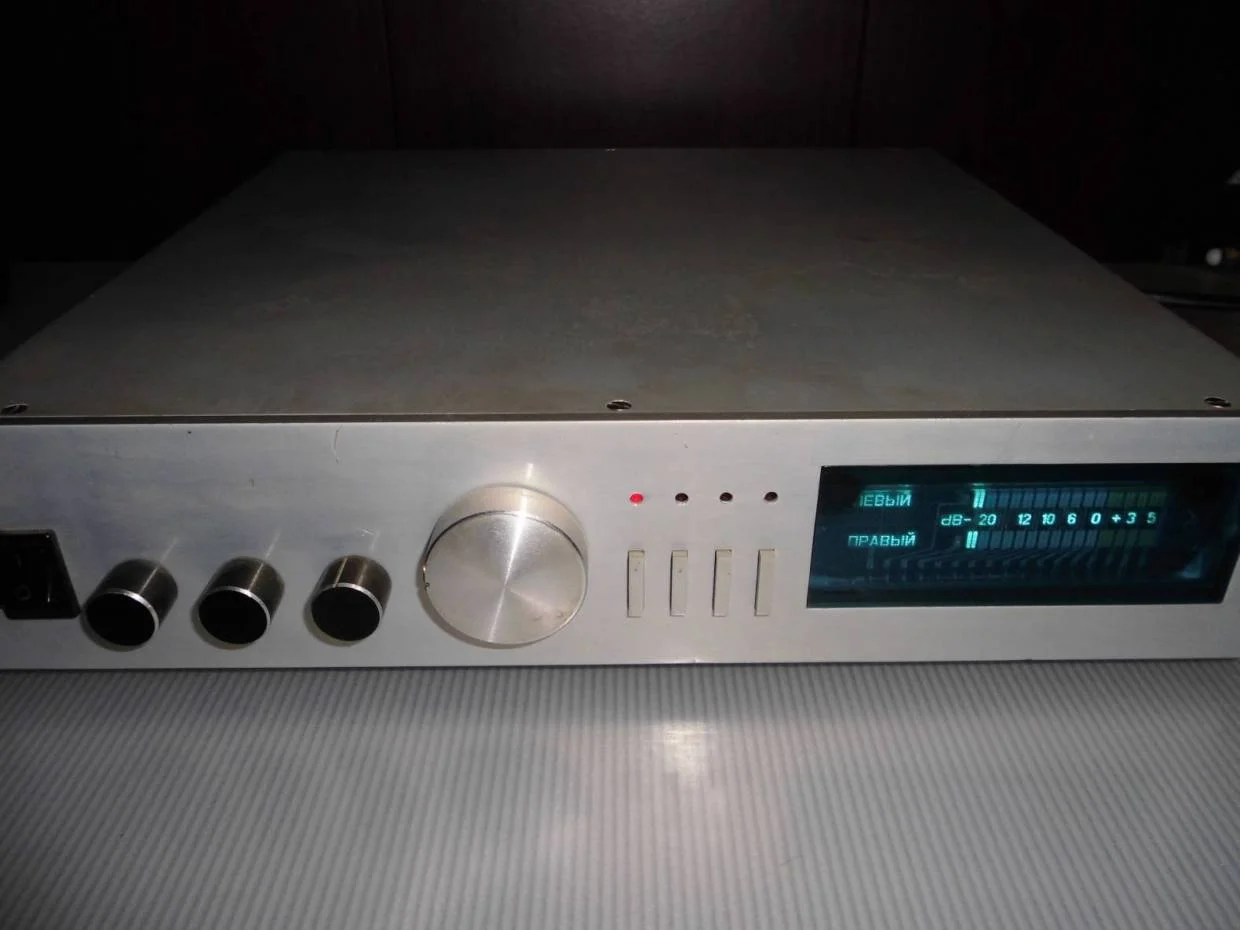

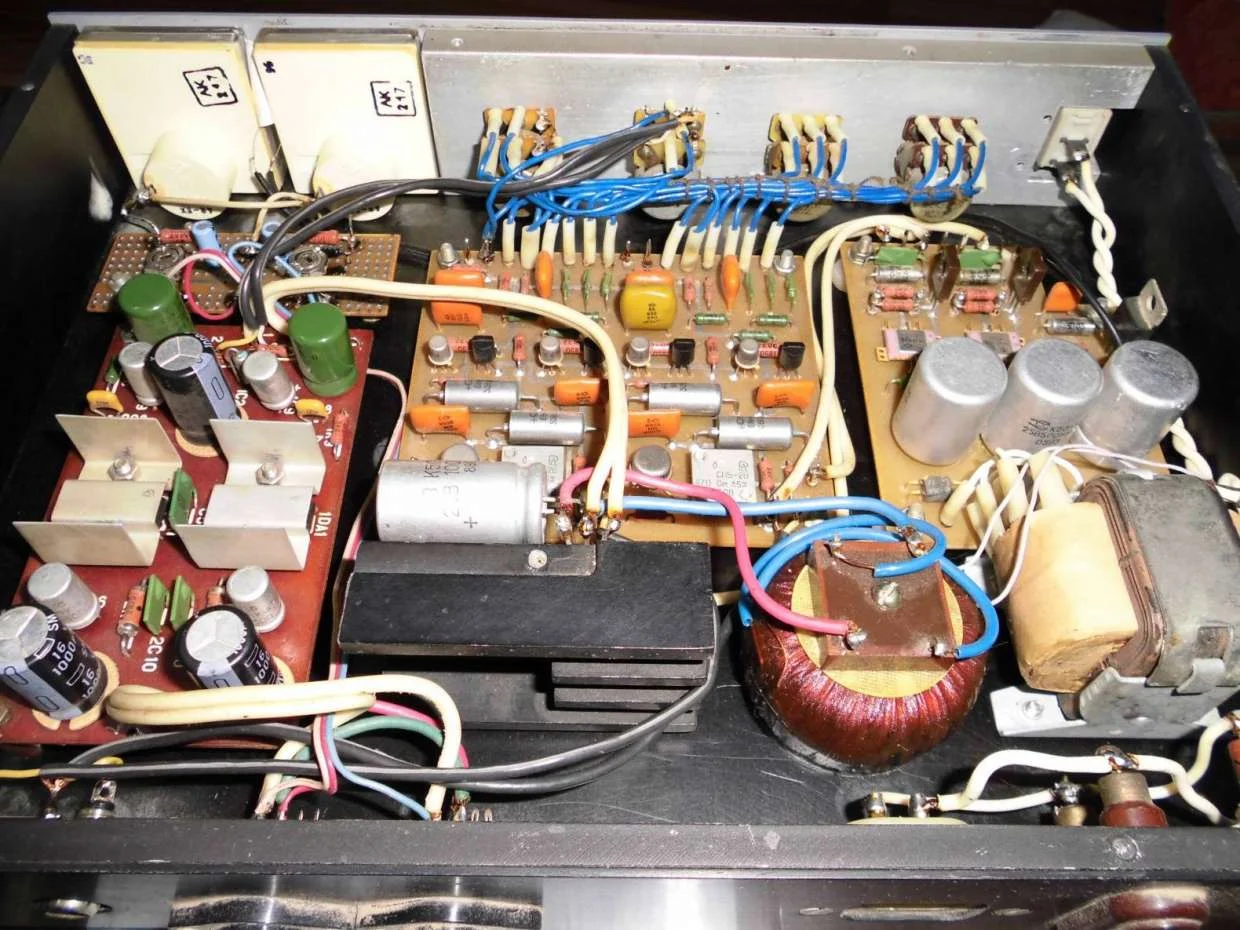

Этому усилителю поменьше, лет 6, но тоже неплох. Если не надоело, могу разместить фото еще усилителей пяти-шести как минимум.



[Winterskrim]

Этому усилителю поменьше, лет 6, но тоже неплох. Если не надоело, могу разместить фото еще усилителей пяти-шести как минимум.

Конечно не надоело, будет интересно взглянуть А электролиты не высохли?



[ABBAfan]

Да пока нет.



[Helix]

ABBAfan, в корпусах не видно вентиляционных отверстий. Как решается проблема охлаждения? И ещё, на чём реализовали селектор входов?



[ИгорьМ]

Красиво и лаконично все оформлено



[ABBAfan]

Охлаждение только за счет радиаторов и массивностью алюминиевых корпусов. Коммутатор входов электронный из "Радио" 1985 года на 547кп1.



[ABBAfan]

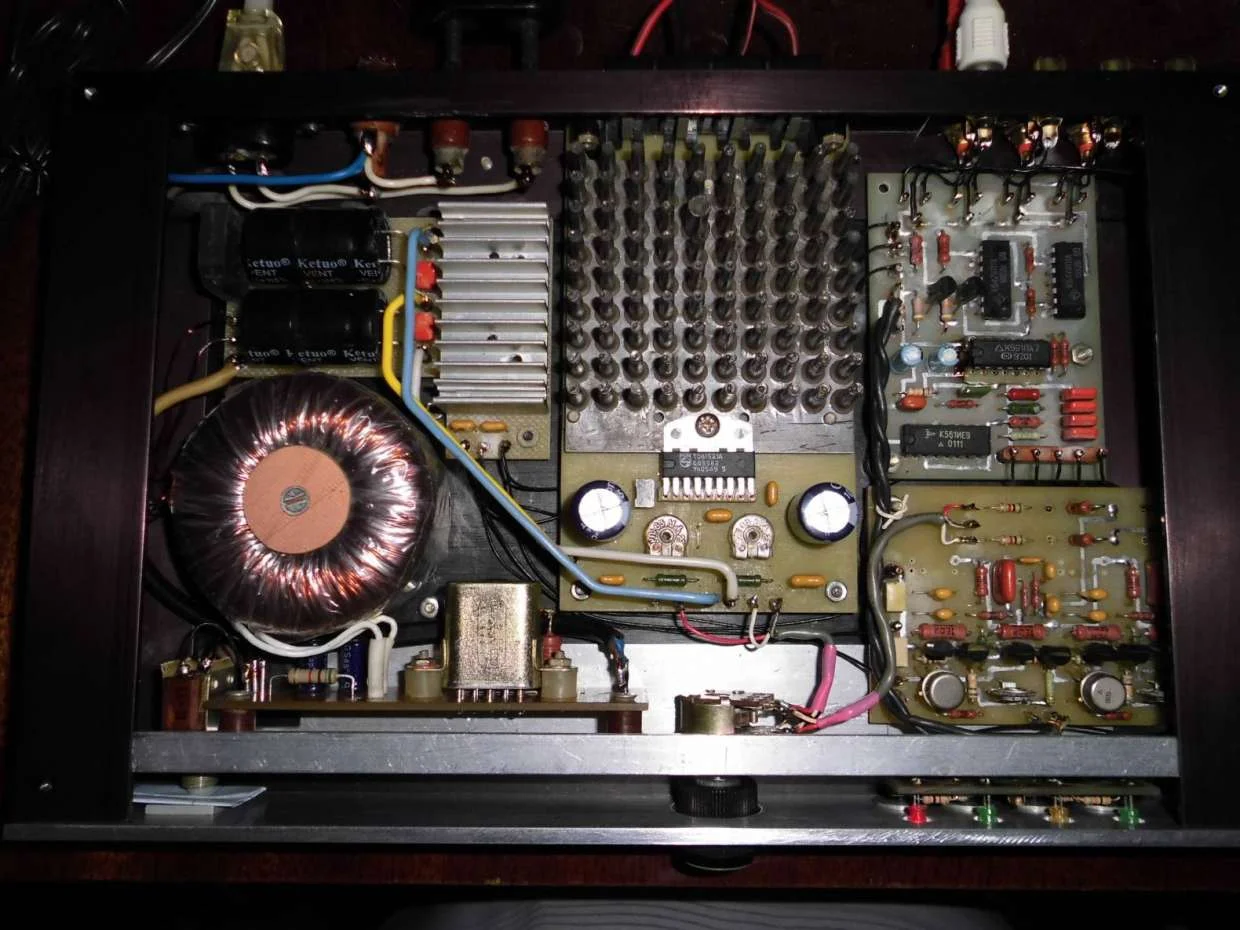

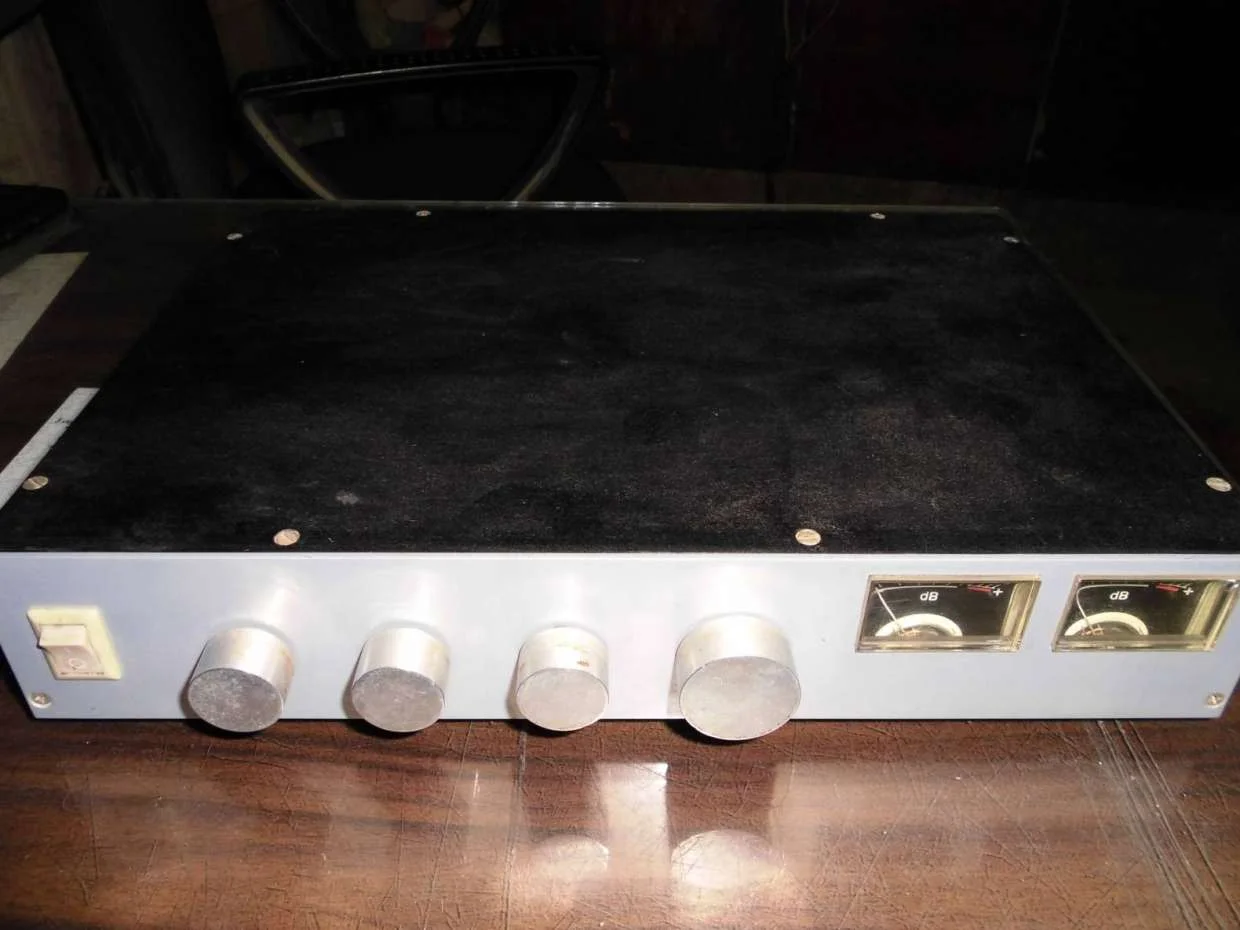

Еще один. Баловство на 174ун7, но работает. На насосной ребята фильмы со стереозвуком смотрят.



[ABBAfan]

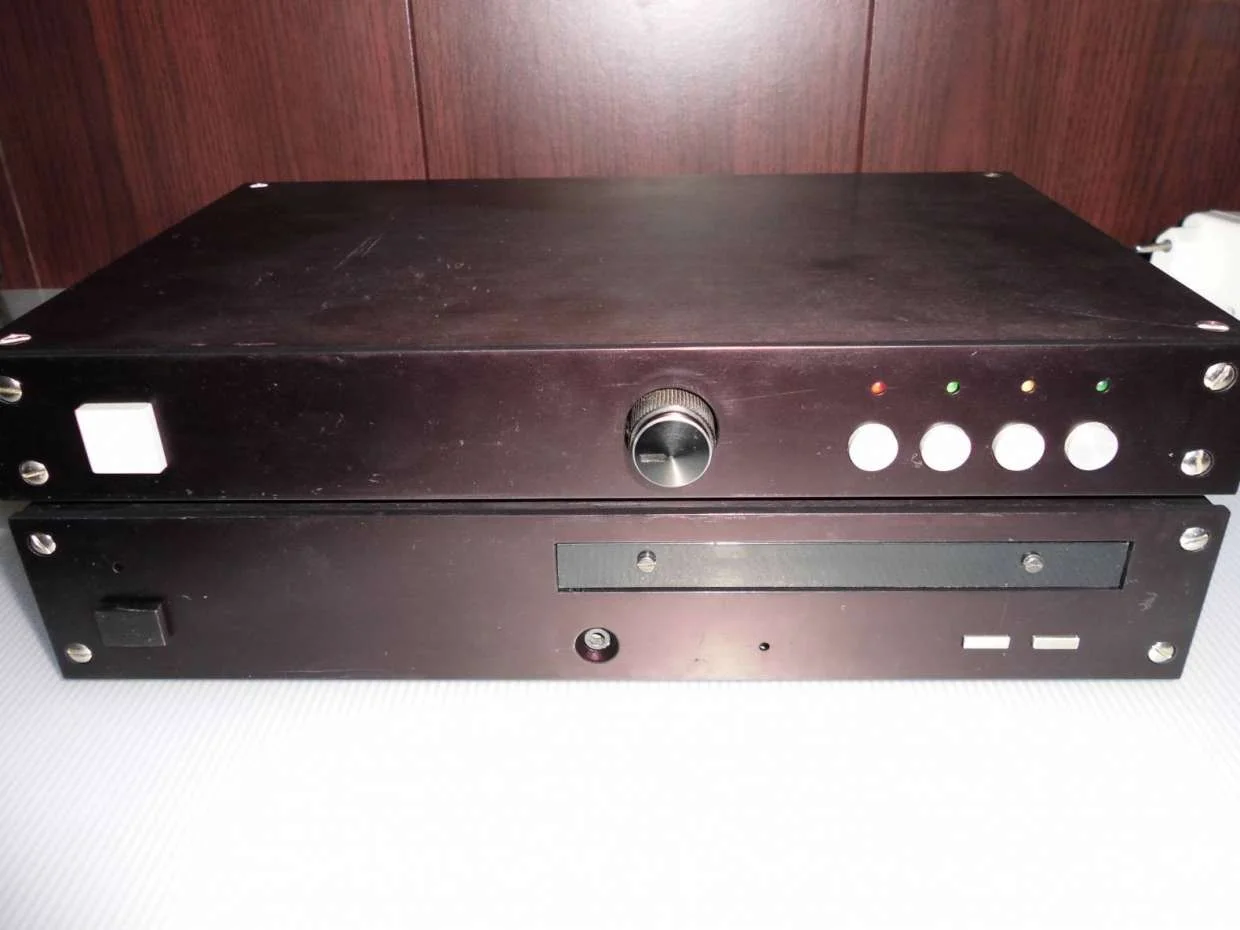

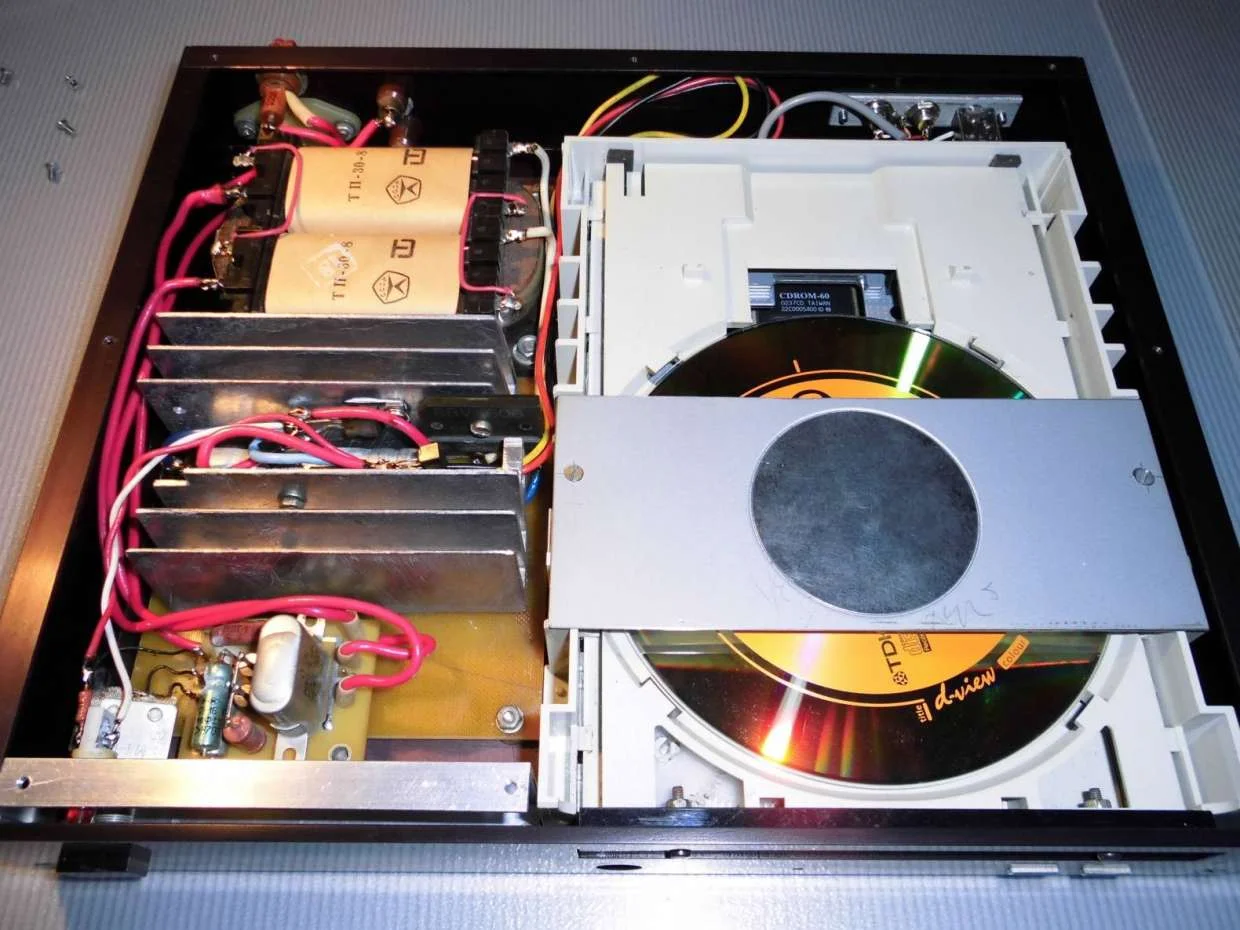

Еще один усилитель и CD-плейер на базе привода компьютера.



[ИгорьМ]

Еще один усилитель и CD-плейер на базе привода компьютера.

Приятно видеть когда руки у человека растут из нужного места.
Но сразу навеяло . Помню когда CD автомагнитолы были еще редкостью , мы смонтировали в машину подобный CD привод , но слушать музыку можно было лишь когда стоишь)



[diman86]

Ага, малейшая кочка и звуковая дорожка перелетает на пару секунд вперед. Слушать в пути было тяжело.



[ABBAfan]

Но стационарно вполне неплохо.



[ИгорьМ]

Но стационарно вполне неплохо.

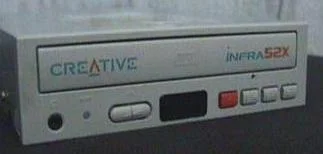

Никто ведь и не спорит) Но тут хорошо смотрелся бы привод который я видел лишь раз в жизни ,в кабинете информатики в школе лет 13 назад. Полное управление CD с кнопок и пульта ДУ, вещь была!
Кстати , я может ошибусь, но вроде бы включение усилителя нефиксируемой кнопкой идет. Не поделитесь ПП и схемой? А то у меня что то не получается сделать подобное)



[diman86]

А какая там схема? Все что приводу нужно это стабилизированное питание 5 и 12 вольт. С этим неплохо справляются стабилизаторы 7805 и 7812. Самые продвинутые еще ставят фильтр НЧ на выходе, для срезания всех частот выше 20кгц. В журнале Радиоконструктора была такая схема.



[ABBAfan]

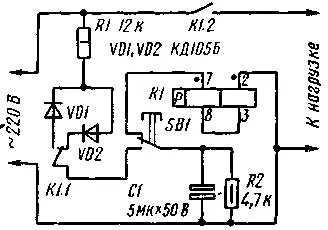

Да, такой привод - мечта. Схема квазисенсорного выключателя в "Радио" 86-8-19.



[ИгорьМ]

Дмитрий, вопрос немного другой был) Мне бы сделать что бы усилитель включался не тумблером или чем то подобным, а микровыключателем нефиксируемым. А в личку ABBAfan написать не могу закрыта. Была на этом форуме схема но я по ней сжег реле .



[ABBAfan]

Схема в журнале немного доработана мной для другого поляризационного реле. Схемку завтра попробую разместить.



[diman86]

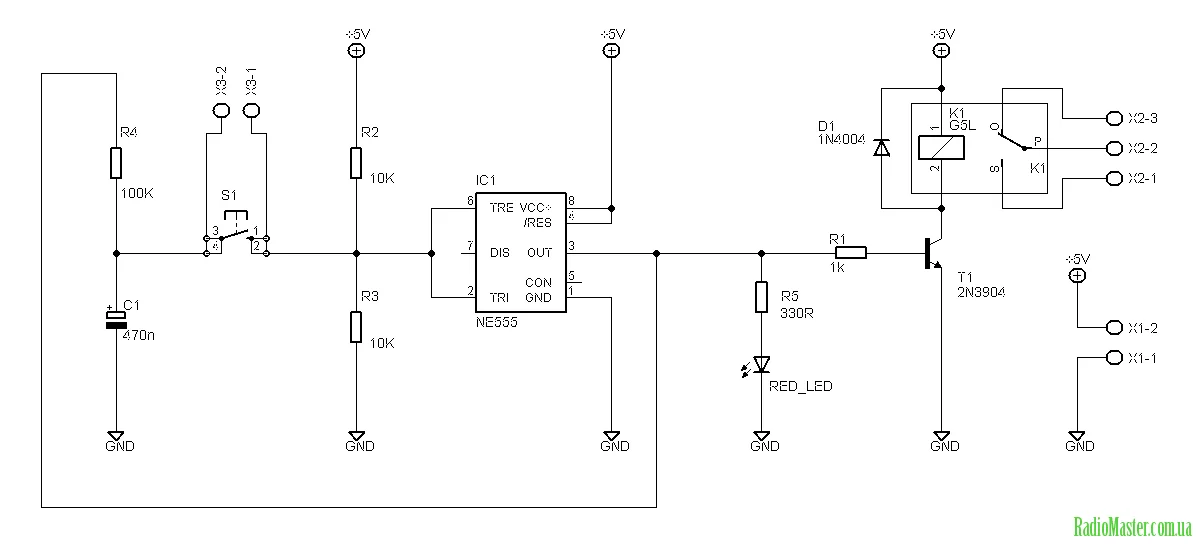

На 555 таймере.
