Усилитель Брагина

[звуколюб]

Брагина слушаю, но нравится Трошин. А Зуевский... пока болею, прожект стоит

У меня наоборот.Если болею, то паяю. Зуевский очень хорош, и защита замечательная.



[Витюшка]

Брагина слушаю, но нравится Трошин.

Живу с женой, а нравится соседка? :ass3:



[александр М]

у чинайцев.

Адресочек киньте, а то краской рисовать не охота.



[KLARUS]

Мне, как нубу, запрещено давать ссылки, только имена сайтов, поиском найдёте: pcbway или jlcpcb, эти работают только по герберам, есть ещё электронка чинайца с алиекспресс, тот с чем угодно, но дороже берёт, зато быстро.



[александр М]

Мне, как нубу, запрещено давать ссылки, только имена сайтов, поиском найдёте: pcbway или jlcpcb, эти работают только по герберам, есть ещё электронка чинайца с алиекспресс, тот с чем угодно, но дороже берёт, зато быстро.

Благодарю, полазаю по сайтам. Правда при чём тут цветы не понял...



[urfinjuss66]

Правда при чём тут цветы не понял.





[звуколюб]

Мне, как нубу, запрещено давать ссылки, только имена сайтов, поиском найдёте: pcbway или jlcpcb, эти работают только по герберам, есть ещё электронка чинайца с алиекспресс, тот с чем угодно, но дороже берёт, зато быстро.

Сколько заплатили за единицу и сколько плат приобретали?



[Чудак]

Мне, как нубу, запрещено давать ссылки,

По достижении 15 постов ограничение снимается автоматически (включится в течении часа)
Уже можно .



[KLARUS]

Сколько заплатили за единицу и сколько плат приобретали?

Сейчас точные цифры не помню, поскольку, по габариту, вылазит за 100мм, то где-то 40$ (включая доставку) за 10 комплектов. Так сами попробуйте, на pcbway калькулятор на автомате посчитает, регистрироваться и заказывать не обязательно, просто ценник оценить.



[vasya7772]

Вот! Очень правильное решение. Собери его , Серж, собери! Можно ещё и с ОУ поиграться, и с транзисторами. Найти, что называется, свой звук. :grud:

На LME49710HA звучит прекрасно.



[vasya7772]

vasya7772, если всё это сделал сам, то :+1:.

Корпус и большинство начинки изготовлено самостоятельно в 1989 году, гравировку и отверстия делали на станках по моим чертежам. В 2000-ых чуть не погиб находясь в заброшенном состоянии в сыром гараже. В те времена слушал модный домашний кинотеатр на Ямахе 730. В 2016 году был восстановлен, модернизирован, пере компонован и покрашен. Слушаю теперь через него винил подавая сигнал на прямую на УМ через РГ. Ямаха "отдыхает



[vasya7772]

Ссылки на форуме запрещены. Читайте правила.



[звуколюб]

Сейчас точные цифры не помню, поскольку, по габариту, вылазит за 100мм, то где-то 40$ (включая доставку) за 10 комплектов. Так сами попробуйте, на pcbway калькулятор на автомате посчитает, регистрироваться и заказывать не обязательно, просто ценник оценить.

Спасибо.Просто никогда сам платы не заказывал



[KLARUS]

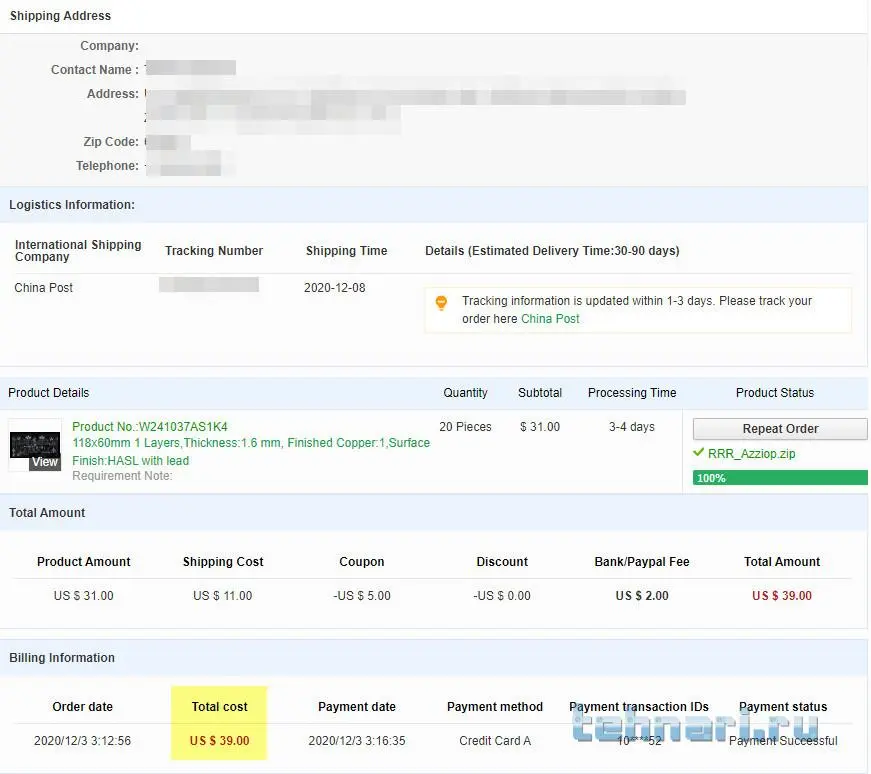

где-то 40$ (включая доставку) за 10 комплектов

Так и есть, 39 пиндосских рублей, выгодней просить продать заказ, как товар, через алиекспресс, тогда ещё минус за банковскую конвертацию.



[звуколюб]

Спасибо.
Послушал УНЧ Брагина1 с микросхемами OPA 604(Терраэлектроника) и NE 5534P(Алик).Несмотря на то, что гармоник по даташиту у 604 меньше, а скорость нарастания в 2 раза больше, так же как и цена( в несколько раз дороже), выбор остановил на скромной труженице NE 5534.Пришлась по душе за мягкий и сочный звук, несмотря на лучшую детальность у 604.



[александр М]



Ух ты, спасибо за разъяснения.



[звуколюб]

Добавил элемент защиты выходных транзисторов . Впаял защитные диоды от токов самоиндукции параллельно переходам ЭК выходных транзисторов, как это сделано в УМ Зуева за 84 год( с многопетлевой ОООС). Разместил с обратной стороны платы пару КД 105 В. Звук не пострадал. Буду еще ставить ограничитель перегрузки по входу на диодах. Из схемы Радио, 95 года.



[Focus 016]

Добавил элемент защиты выходных транзисторов

Зачем, или ради интереса? Я сколько раз , и на какой только элементной базе
не собирал этот усилитель. И никогда, ни одного разу , ни у кого он не сгорел! Бывало, что при сборке , путал + с - питания. Ничего! Как то раз пинцет обронил. Работает. Выход замыкал случайно, но на долго. Опять ничего не сгорело. Я по этому так и люблю этот усилитель. Мало того, что звучит отлично, он ещё и Die hard !!!



[Sergey_N]

Тоже путал как то полярность. Выжил при +-38В.
Недавно собрал по рекомендации здесь ребят на 1801 1802 и OPA134. Понравилось больше, чем на 818, 818 и 544уд2. Звук стал более четкий и прозрачный, как показалось. Сейчас в работе YES-3. Хочу более новую разработку Брагина попробовать. Но комплектуха, конечно, дороже первого будет.



[Sergey_N]

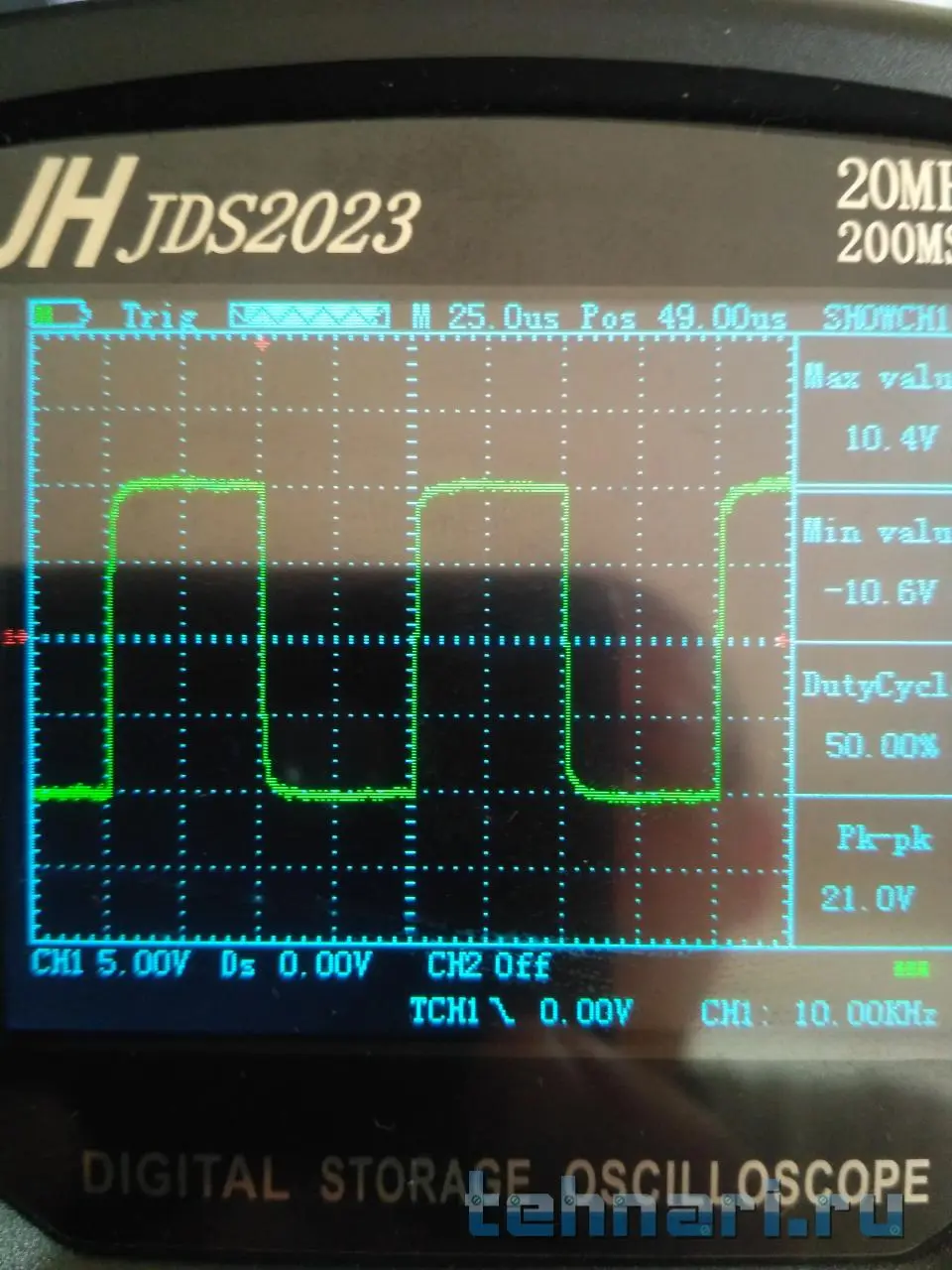

Коллеги, гляньте пожалуйста, что понаснимал на последней самоделке.
Стоит дальше колдовать или оставить так.
