Делаем усилитель TDA1558Q

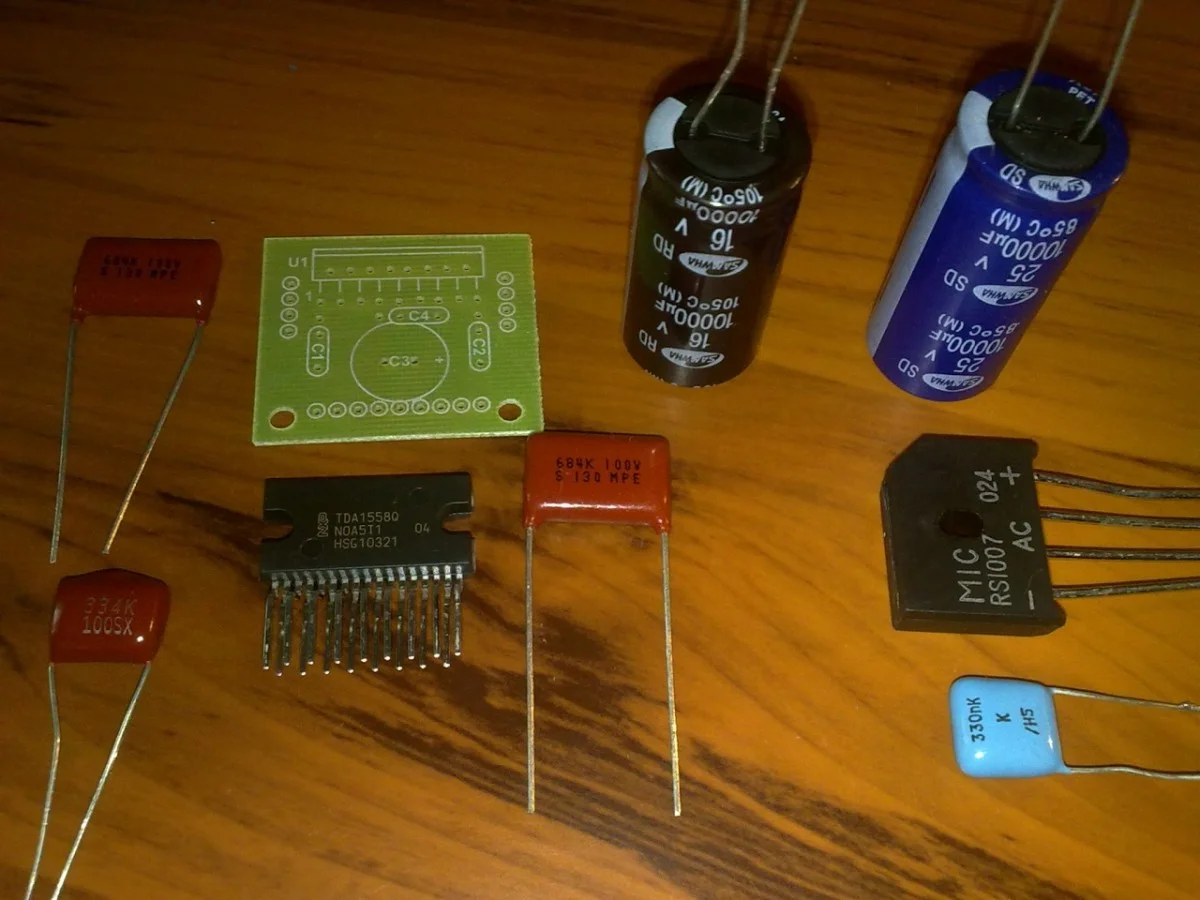

Купил нужный комплект деталей..
Схема - 28 грн.
Плата - 8 грн.
Конденсатор - 7 грн. 10000мкФ 16V
Конденсатор - 10 грн. 10000мкФ 25V(на БП (Блок-Питания))
Конденсатор - пленочный 0.680мкФ - 2 грн. (2 шт.)
Конденсатор - пленочный 0.330мкФ - 1.5 грн. (2 шт.)
Диодный мост (10А) - 6 грн. (Если нужно я собираю в машину для очистки совести купил, дома тестировать то нужно на подручном БП..)

Приступаю к пайке.



[ilkona]

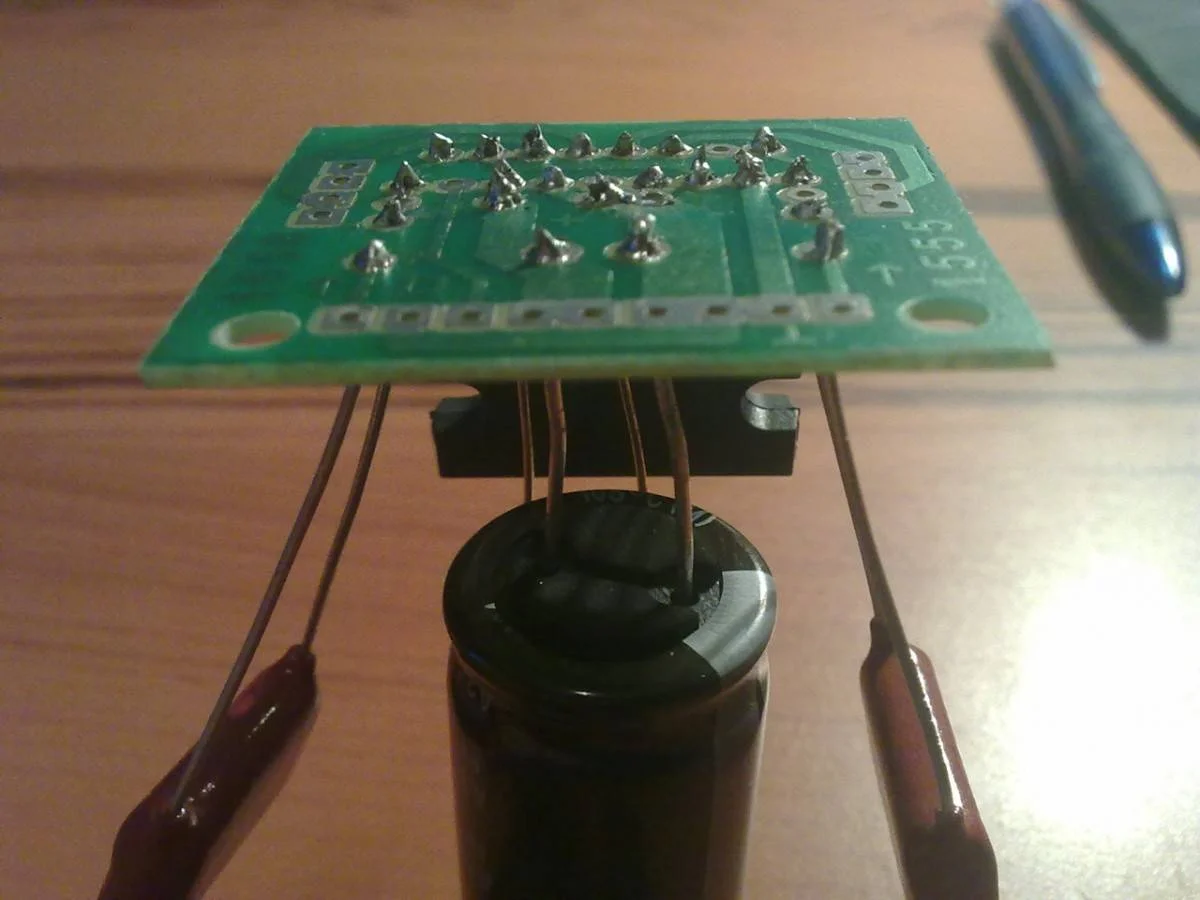

Припаял микросхему к плате..

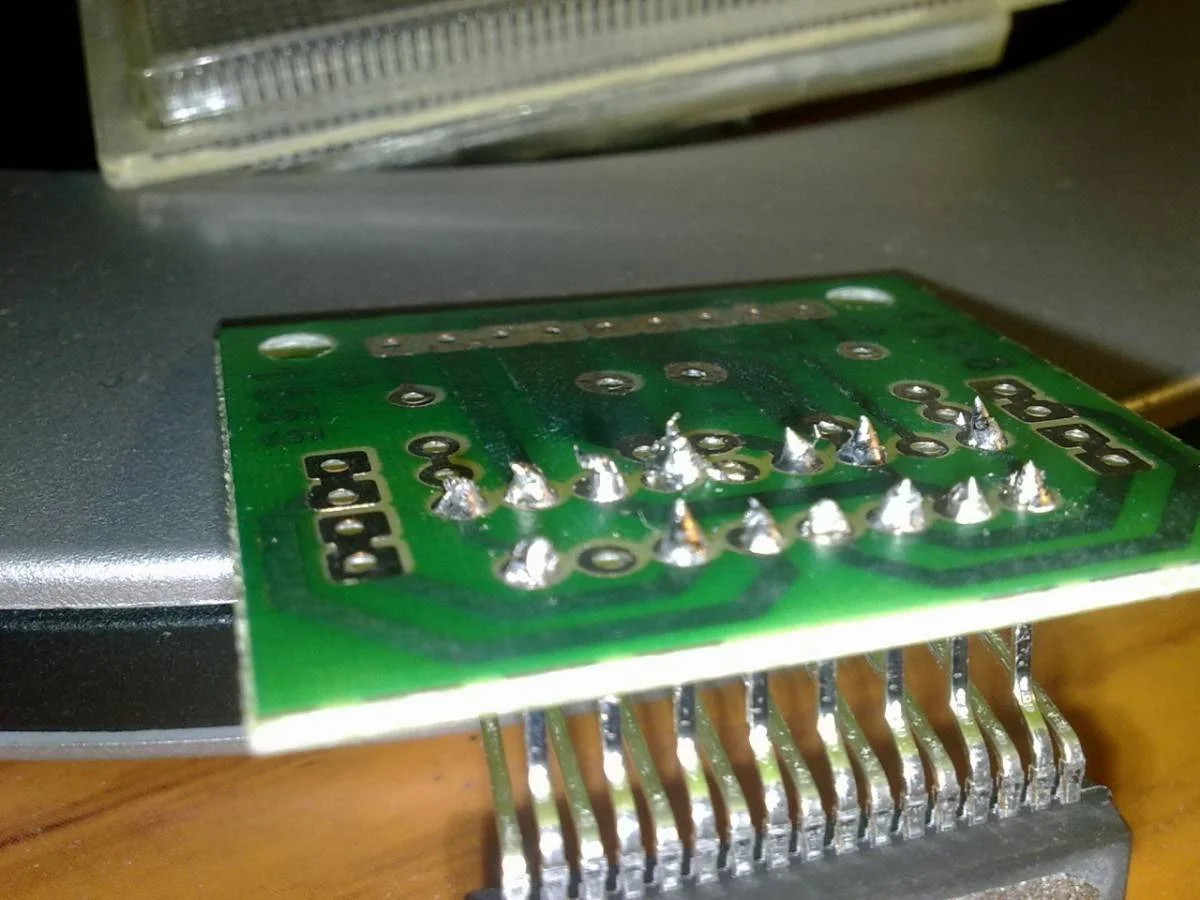

Вот что получилось..



[asco]

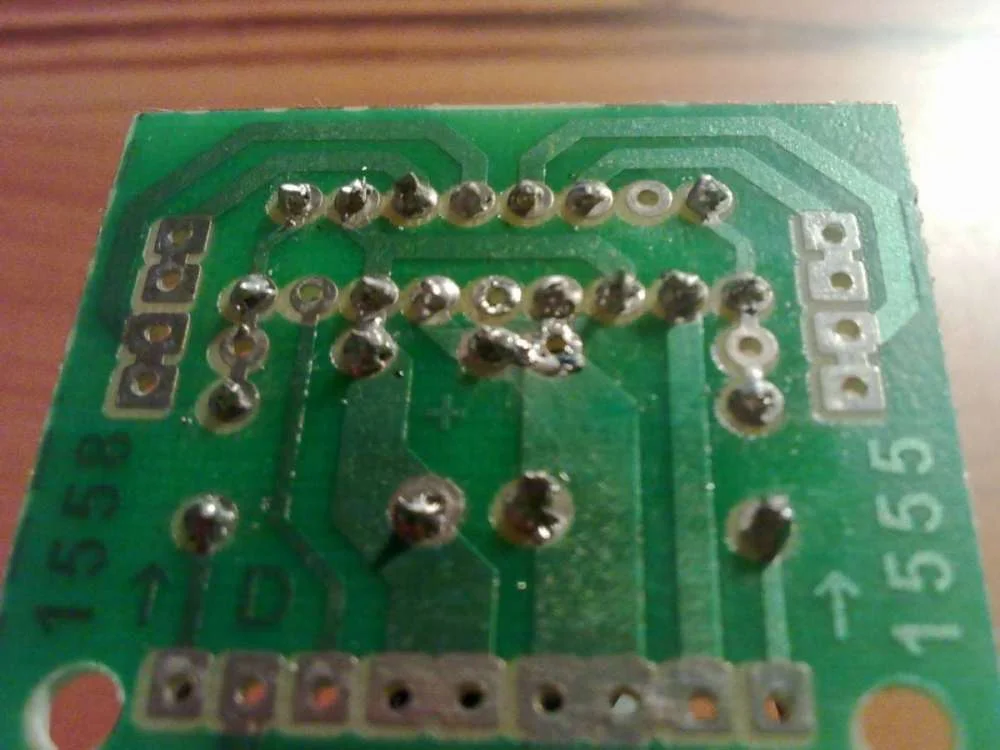

Припаял микросхему к плате..
Вот что получилось..

старайся лучше ни чё не облудил....не жалей канифольки потом смоешь спиртом



[ilkona]

Далее..

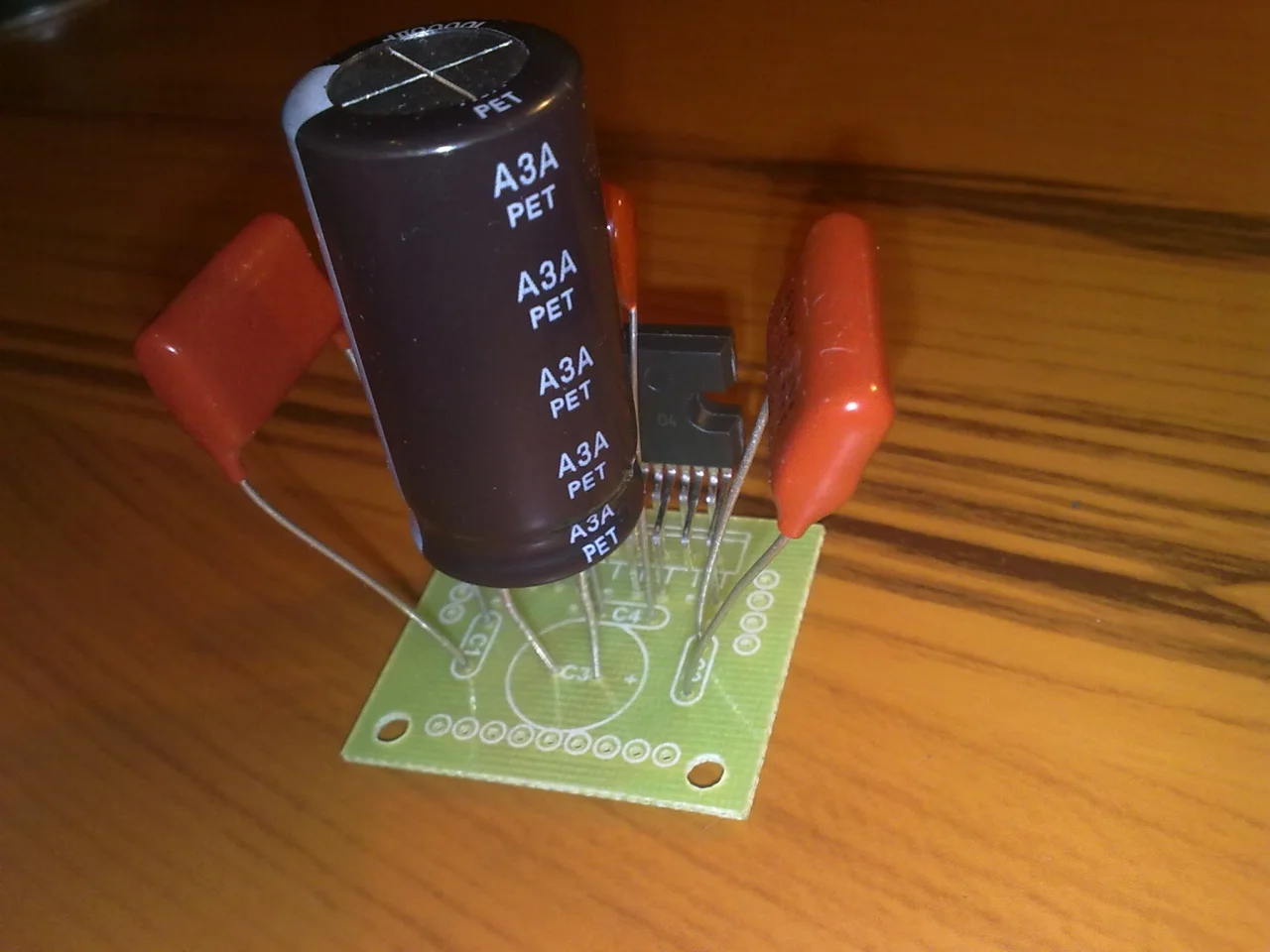

Припаял к схеме конденсаторы!



[xFOXpp]

все отлично. Вот бы сам плату еще зделал)



[ilkona]

Есть питание 17V постоянного тока..
Пробую подключить схему.. проверить работоспособность..

Не хочу припаивать 3.5 гнездо, долго 3 проводка прав лев канал + общий..
Есть сигнал с другой колонки там + и - как обычно - (это общий - на схеме) а + это любой из каналов левый правый??

Подскажите..



[sanekk]

с колонки там выход уже с уселителя идет надо подключать к линейному выходу, да и джек можно припаять обший и правый или левый да лучше все три проводка припоять и немучаться=)



[ilkona]

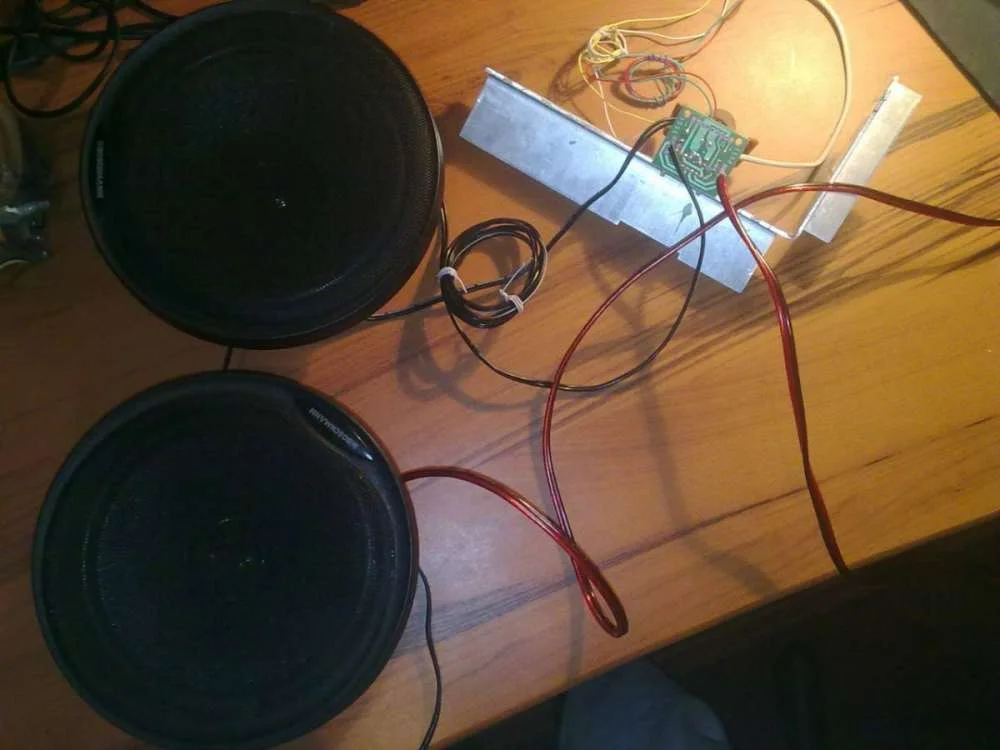

Ура! Ура! Ура!

Заработало!) Мой первый собранный усилитель!!!

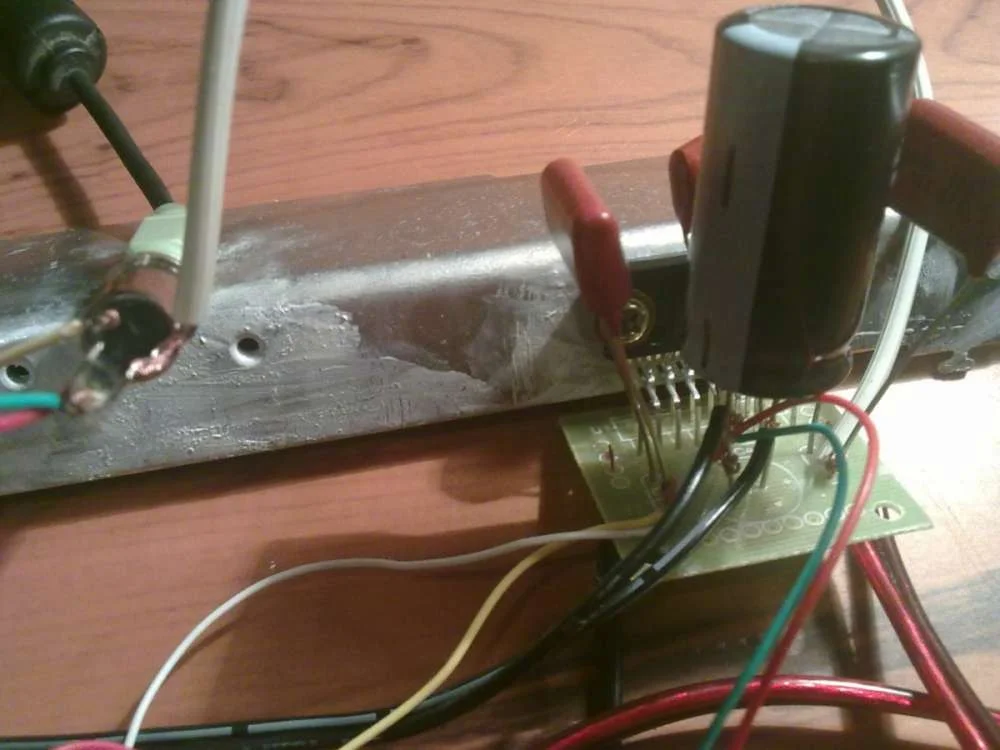

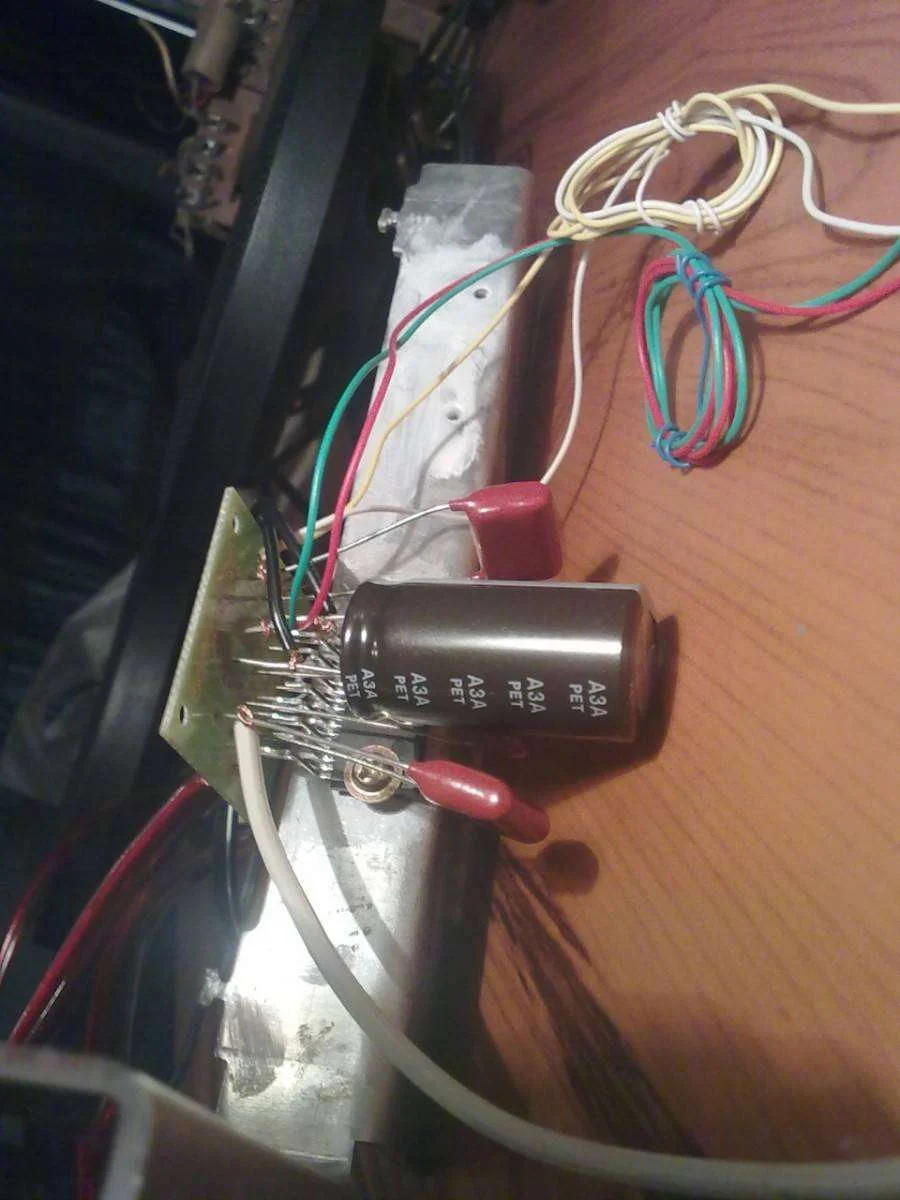

Фото прилагается

Завтра потестирую, играет неплохо, постороннего шума гула, почти нету очень-очень маленький(думаю поставить экран провода и совсем не будет.. Бас - отменный, даже кажется немножко железно-дребезжащий но это уже носом начинаю крутить..!
Играет - Отлично!!



[vadim080]

ап

молодец,все правильно сделал



[ilkona]

Довольно таки просто обидно что со 2 раза получилось сделать..



[sanekk]

у когото и с 10 неполучаться) на будущее неоставляй таккие длинные ноги лучше посадить поглубже а ненужную часть откусить чтоб красивие и надежней было) а микру можно и с длинными оставлять)
