Индикатор уровня сигнала на транзисторах для TDA1558

[BH3]

Да, да, да, да Маркировка конденсаторов и резистров



[vetal9]

Да, да, да, да Маркировка конденсаторов и резистров

по резисторам я понял...а по конденсаторам как? будут микрофарады?



[Jo-Vega]

да, будут микрофарады



[vetal9]

да, будут микрофарады

спасибо большое)



[vetal9]

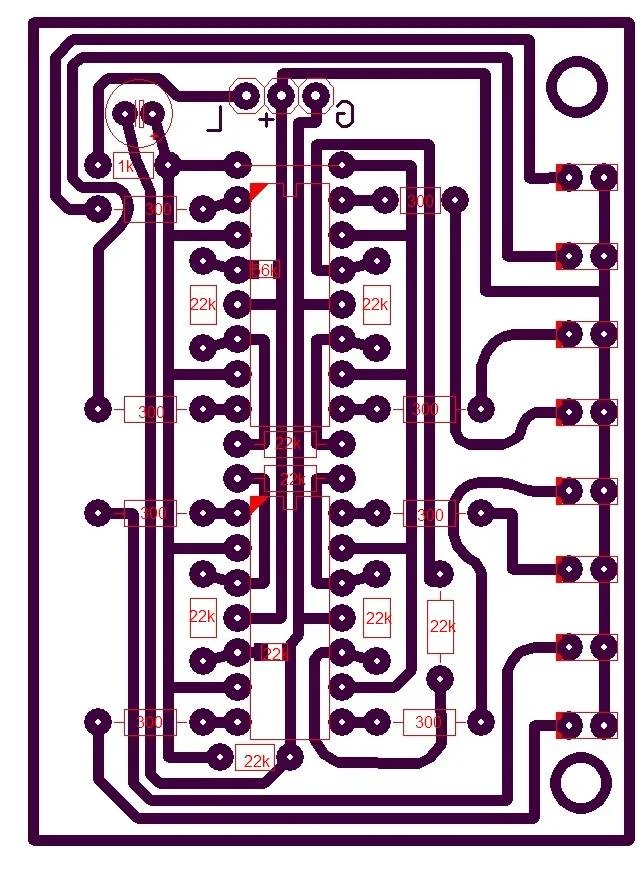

Ребята, кто поможет) Сколько нужно деталей? на один блок индикации, и на пред. усилитель? Смотрю по схеме, так одно количество получается, а смотрю по картинке, уже когда спаяный, то там другое...где вернее?
Ниже фото.



[vetal9]

еще одно, на схеме кондеры есть, один на 100 микрофарад, а второй не могу разобрать, вроди бы 100 нанофарад ??



[BH3]

Да, 100нФ(0,1мкФ)



[vetal9]

Да, 100нФ(0,1мкФ)

я так понял, там еще диод есть? 1N4007 ?

С другой стороны платы есть черная точка, с номерком, что это?



[BH3]

Это SMD резисторы для поверхностного монтажа



[vetal9]

Это SMD резисторы для поверхностного монтажа

не знаете случайно какие у них номиналы? А то в схеме не вижу их вообще...

сижу розбираю схему, то пару резисторов потерял, не знаю что куда ставить.



[vetal9]

Это SMD резисторы для поверхностного монтажа

можете помочь, куда какие номиналы ставить?
Буду очень благодарен)



[vetal9]

ребята, поможет кто-то?



[BH3]

Вот так ......



[vetal9]

Вот так ......

спасибо большое)
по предуселителю, хотел скинуть документ, но превышает размер(

Я там позначил, но не знаю или правильно.



[vetal9]

Вот так я позначил...правильно?



[BH3]

Немного исправил



[vetal9]

Немного исправил

если там 100n - это 100 нанофарад, тоисть 0,1 микрофарад



[vetal9]

извините, может уже достал!

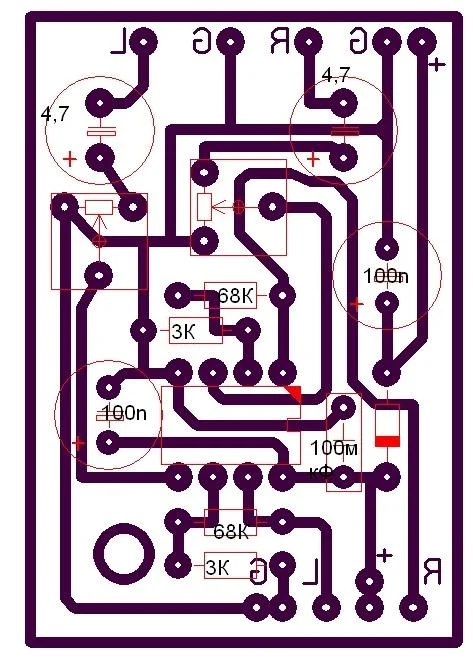

на схеме показано 4 конденсатора, а на печатной плате 5, какой номинал 5 кондера...ребята писали 100мкФ...
ну посмотрите сами...а о я не очень понимаю)

на печатной плате правильно все стоит??



[BH3]

Делайте по печатной плате, там всё правильно



[vetal9]

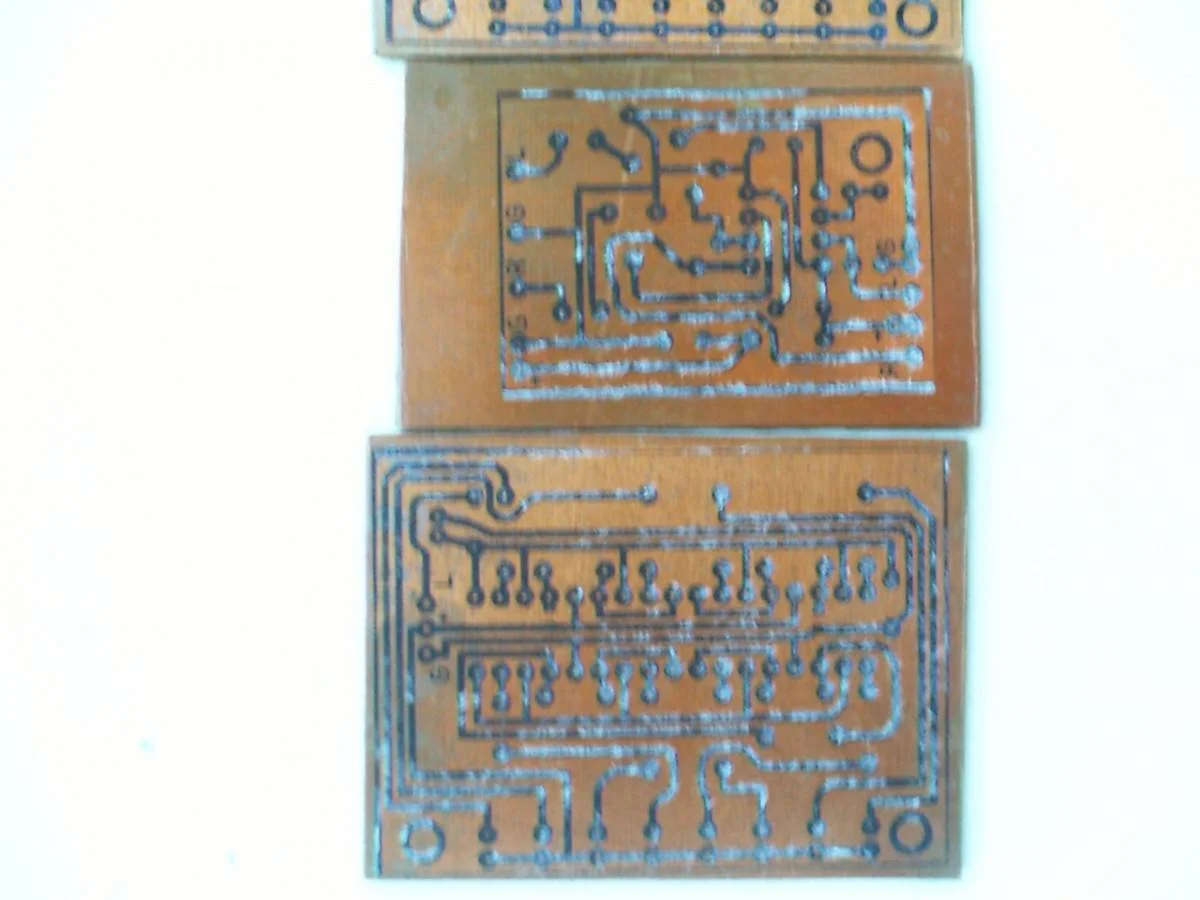

ребята скажите пожалуйста, утюгом на текстолит рисунок перебил, но осталась бумага на дорожках...при травлении ничего не будет??
А то не могу сдереть эту бумагу, но не хочу повредить дорожки?
ниже фото)
