Помогите собрать усилитель на К174УН7

[diman86]

ясно. так как отпаять Микросхему К174УН7 от старой советской платы?

Я медицинской иглой пользуюсь. Острая часть стачивается. Надеваем на ножку, плавим припой и надеваем до самой платы. И так с каждой ножкой.



[IRBIS]

динамик посоветуйте



[George Smith]

4Вт 8Ом или 2х2Вт 4Ом, но последовательно 4+4=8Ом ...



[IRBIS]

я это понял. название скажите



[George Smith]

Название "Любые широкополосные", но чтобы в общем было 8Ом ...



[IRBIS]

можно собрать без платы?



[IRBIS]

есть конденсатор 500мкф 16вольт я так думаю, там написано: 16v 500 закарючкак как у торрента и буква f
16v 500uF
9003 11
+
или плюс или т перевёрнутая.
Это конденсатор?



[pryanic]

Да. Электролитический конденсатор. А закорючка как у торрента - это обозначает "микро"



[IRBIS]

с1 с6 электролитический конденсатор 100мкф 16вольт
с2 электролитический конденсатор 500мкф 16вольт
с3 электролитический конденсатор 300мкф 16вольт
с4 с5 с7 вроде пленочный конденсатор 0,1мкф 50вольт
с8 электролитический конденсатор 1000мкф 16вольт
Rн динамик вроде
R2 56ом
R3 100ом
R4 1ом
Это все детали которые надо?



[IRBIS]

можно собрать усилок как то так:http://www.tehnari.ru/attachments/f32/27972d1294949355-oioi0062.jpg



[George Smith]

Можно, это называется навесной монтаж. Сверлишь отверстия в плате,
а снизу запаиваешь выводы деталей, если на хватает длины, добавляешь
одножильный провод. Не надо морочиться с печатной платой. Под микросхемы
я ставлю разъемы (колодки, кроватки), потом вставил микросхему и все ...



[IRBIS]

А на деревяшке можно это сделать? и мне бы типа в 3Д чо куда паять с какими деталями.



[George Smith]

А на деревяшке можно это сделать?

На деревяшке нельзя ...



[IRBIS]

а плату любую можно?



[Daniellos]

а ты откуда выпаял??



[IRBIS]

из магнитафона



[WRX]

попробуй найти монтажную плату)



[Daniellos]

А какая мощность нужна?



[IRBIS]

выходная нужна 4Вт



[Daniellos]

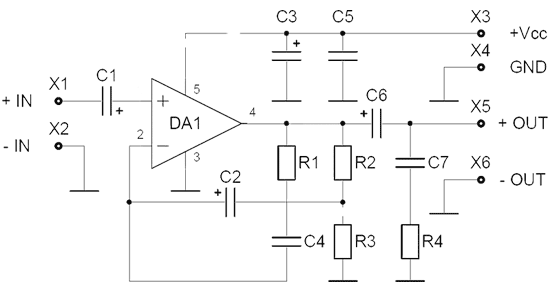

а если TDA 2003? Она проще. Или её советский аналог К174УН14.


Схема вот
