Простые схемы для желающих заниматься электроникой

[Валерий]

Чтобы заметить, нужно, например, взяться рукой за оголенную часть провода, идущего от кнопки к МК. Для дополнительного эффекта можно положить вторую руку на системный блок.

А если взяться одной рукой за батарею отопления, а другой за фазовый провод электрической сети, то можно понять, почему загорается лампочка! )

Зачем мне делать все эти манипуляции?



[Валерий]

А вот ещё один термометр, который может найти применение в моддинге. Он сделан на базе микроконтроллера ATtiny2313 с выводом информации на жидкокристаллический дисплей. Он может отображать температуру одновременно от двух датчиков DS18S20. Схема его настолько проста, что я даже не стал думать над печатной платой.

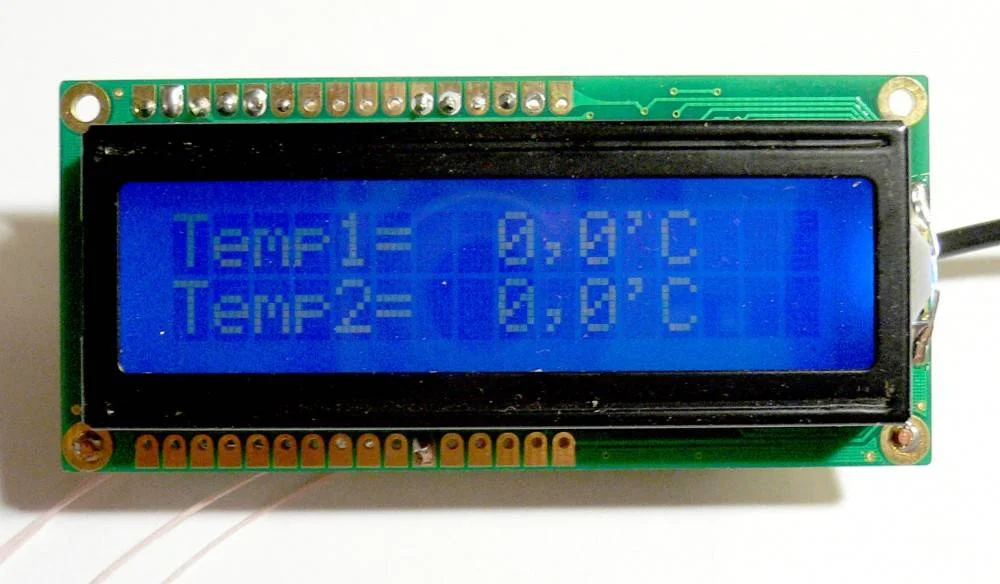

P.S. На фотографии индикатор показывает нулевую температуру по причине отсутствия датчиков. )



[Дмитрий45]

можно ли сделать так ,что при потере контакта загоралась лампочка . Как в боевиках перережишь нет тот провод и БУМ



[Валерий]

Для этого может подойти схема фотореле, только вместо фотодиода надо поставить подстроечный резистор, и подобрать его сопротивление таким образом, что бы светодиод погас. При обрыве его контакта, светодиод зажжётся.



[Дмитрий45]

как выглядит подстроечный резистор



[Валерий]

Замечательно выглядит! )
Он по разному может выглядеть, всё зависит от фирмы-изготовителя.



[Дмитрий45]

для цоколёвки импортных транзисторов есть информация ?



[Валерий]

Каких именно?



[Дмитрий45]

D 2137 . A2023 , c 5611



[faza]

Очень полезный учебник для желающих заниматься электроникой. Также есть много справочной информации.



[Валерий]

Вот даташиты.



[den1008]

А вот ещё один термометр, который может найти применение в моддинге. Он сделан на базе микроконтроллера ATtiny2313 с выводом информации на жидкокристаллический дисплей. Он может отображать температуру одновременно от двух датчиков DS18S20. Схема его настолько проста, что я даже не стал думать над печатной платой.
P.S. На фотографии индикатор показывает нулевую температуру по причине отсутствия датчиков. )

ATtiny2313 а схему программатора можно выложить?



[Валерий]

Простая схема программатора.



[Дмитрий45]

на d2137 можно мультивибратор собрать???



[Валерий]

Можно. А у тебя отечественных нет?



[Дмитрий45]

есть мп 26 б , П 27А, КТ 801 А , ещё есть маленье оранжевые на них стоит В



[Валерий]

Во! На МП26 можешь сделать. А маленькие оранжевые с одной буквой - это КТ361, они тоже подойдут.



[Дмитрий45]

Резисторы К10С и 1К2С подойдут



[Валерий]

К10С - это 100 Ом, а 1К2С - 1.2 кОм. Если будешь питать от пяти вольт, то подойдут.



[vitek5310]

есть старый мафон как из него сделать колонки для компа с регулятором громкасти и выходом для наушников. Динамики 2 штуки(каждый 4 ом,6 в.)
