"Восток-1" на ладони

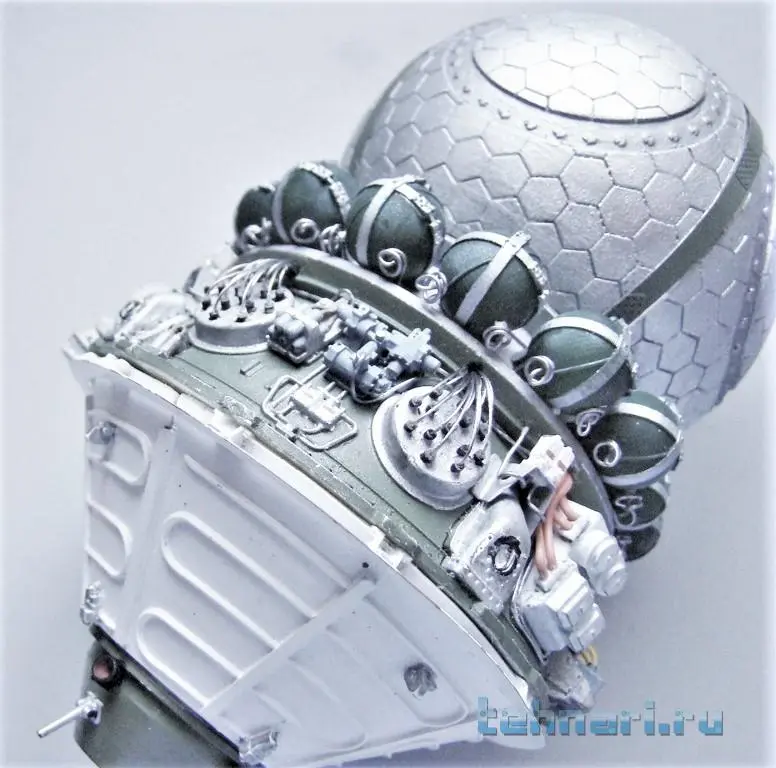

В бобышки ШР-разъемов, размещенных на коммутационных платах, вклеены проводники, свободные концы которых заведены в просверленные в корпусе отверстия. В итоге получилась более реальная картина внешнего вида приборного отсека.


Вложения

  • 77.JPG
    86.1 KB · Просмотры: 69
  • 76.JPG
    82.9 KB · Просмотры: 76

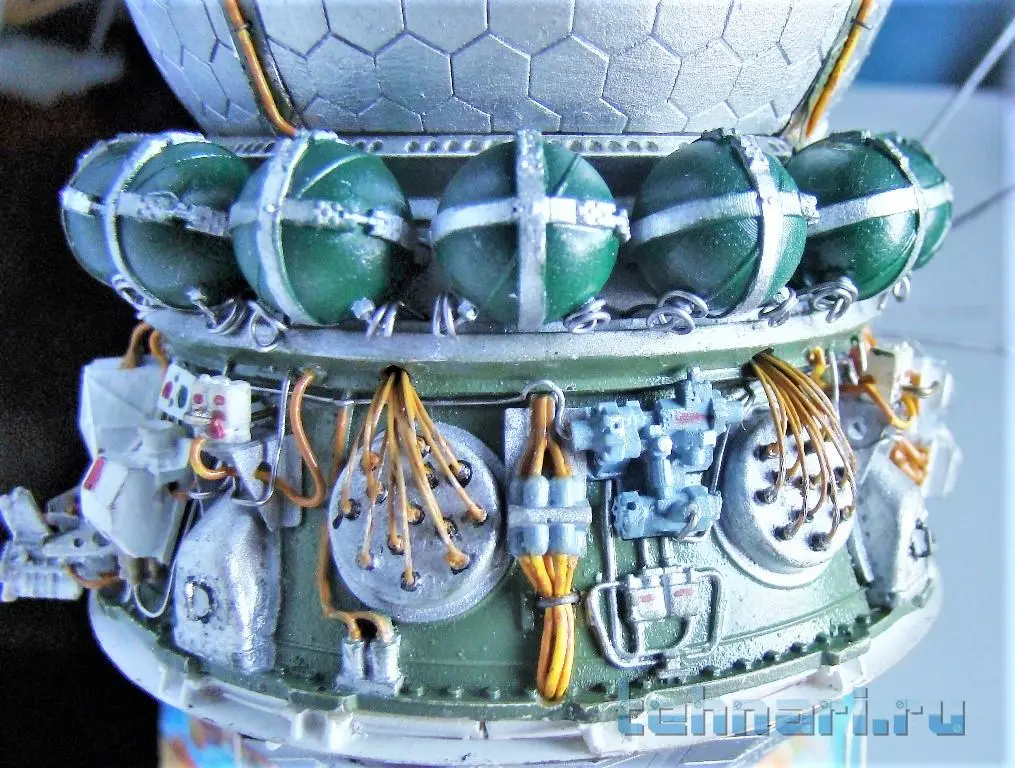

Еще большей реальности придает укладка многочисленных проводников от приборов, расположенных на корпусе приборного отсека.


Вложения

  • 79.JPG
    74.2 KB · Просмотры: 122
  • 78.JPG
    76.7 KB · Просмотры: 104
Для надежного крепления модели на дуге новой подставки внутрь нижнего конуса приборного отсека вставлена и обжата по контуру бобышка из свежеприготовленного "Эпоксилина" с намеченным зубочисткой под последующее сверление отверстием.


Вложения

  • 79-1.JPG
    52.7 KB · Просмотры: 42
А теперь вычленяем из платы фотоэчета ленты стяжки, зачищаем их надфилем от перемычек, красим в зеленый цвет и закрепляем их для надежного крепления при помощи проволочных шпилек на штатных местах шпангоута. После чего вклеиваем в шпангоут шар спускаемого аппарата, ориентируя его по установочной бобышке на шаре и вырезу на шпангоуте.
Операция завершается приклейкой стяжных лент на поверхность шара и закрепление их концов большой бобышкой с антенной УКВ-связи.


Вложения

  • 80.JPG
    91 KB · Просмотры: 49
  • 80-1.JPG
    60.7 KB · Просмотры: 44
  • 81.JPG
    89.4 KB · Просмотры: 67
  • 82.JPG
    87 KB · Просмотры: 73
После чего клеим на СА канал с кабелями, заканчивающийся большим колпаком, закрывающим коммутационную плату на СА, и заканчиваем укладку оставшихся проводников на верхней части приборного отсека. В итоге получаем вот такую картинку.


Вложения

  • 85.JPG
    70.3 KB · Просмотры: 58
  • 87.JPG
    155.9 KB · Просмотры: 85
  • 86.JPG
    78.5 KB · Просмотры: 60
  • 84.JPG
    63.7 KB · Просмотры: 55
  • 83.JPG
    61.9 KB · Просмотры: 62

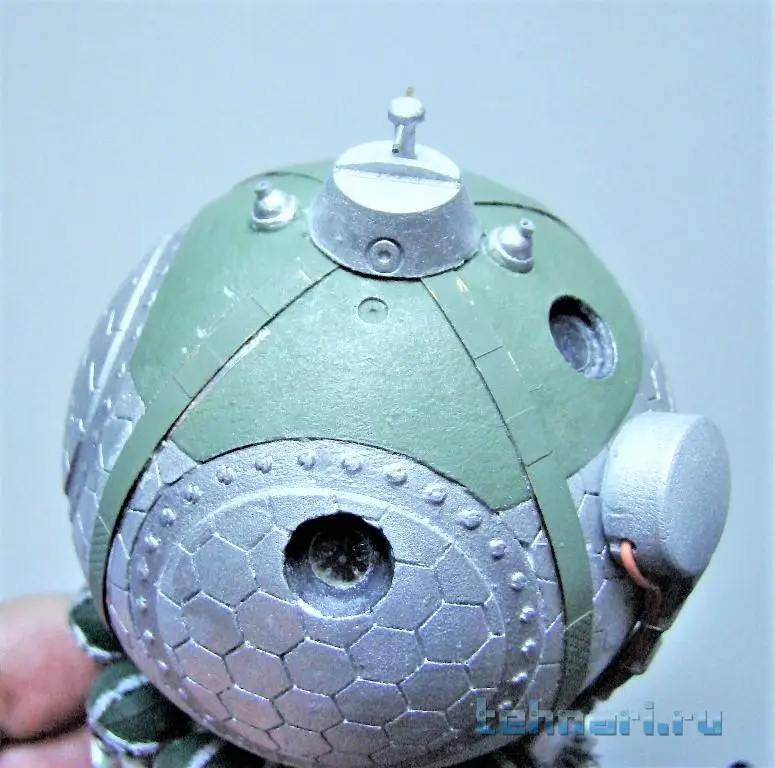

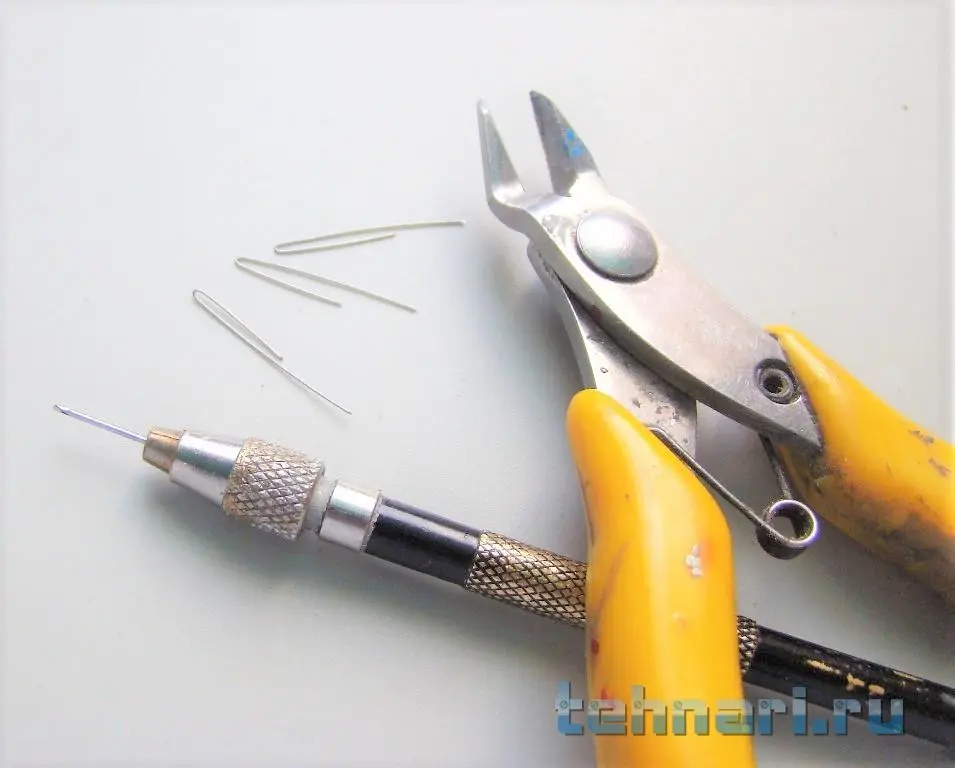

В реале по стяжным лентам проходят фидерные линии к U-образным антеннам связи, расположенных на СА. Попытаемся повторить это при помощи обрезков провода ГФ и скобок, выполненных из стальной проволоки.


Вложения

  • 88.JPG
    77.3 KB · Просмотры: 55
  • 89.JPG
    54.7 KB · Просмотры: 57
  • 90.JPG
    111.4 KB · Просмотры: 74

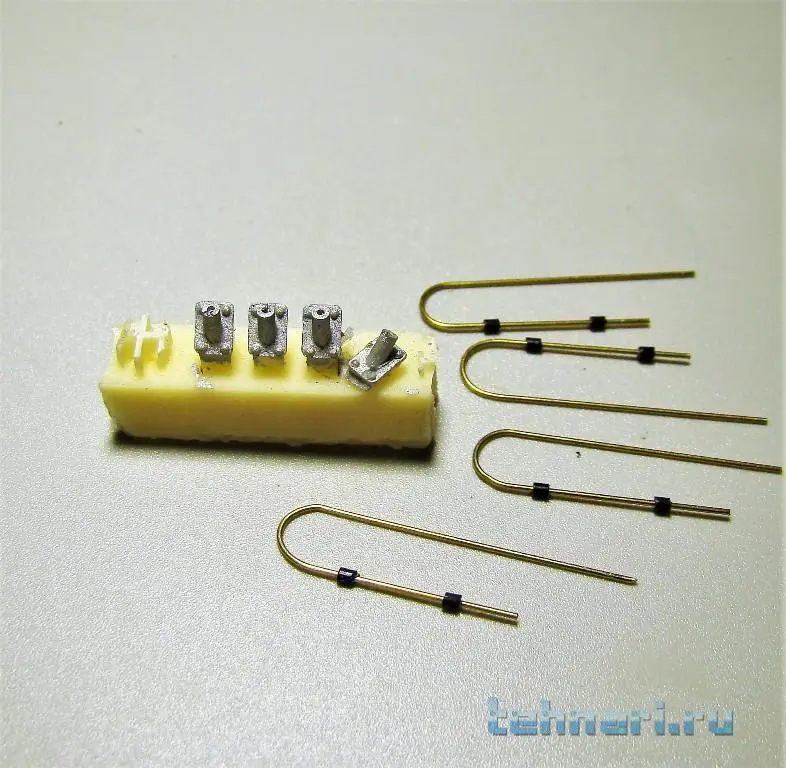

Отделяем от литника ранее окрашенные элементы крепления антенн на стяжных лентах, антенны дополняем деталями, выполненными из черного кембрика. И при помощи клея производим установку антенн на штатные места. Перед данной операцией для более надежного крепления антенны сверлом через стяжную ленту производим засверливание отверстия в корпусе СА, в которое должен войти конец антенны. По ходу работы вклеиваем в бобышки пару развернутых ленточных антенн, имитируемых латунной трубкой Ф 0,5мм.


Вложения

  • 91.JPG
    89.6 KB · Просмотры: 55
  • 92.JPG
    105.2 KB · Просмотры: 74
  • 93.JPG
    132.4 KB · Просмотры: 55
А теперь пора заняться оформлением нижнего конуса приборного отсека.
Работу начинаем с отделения из платы фотоэчета прекрасно выполненных панелей системы терморегулирования корпуса приборного отсека и зачистке надфилем соединительных стоек. При этом, для удобства в дальнейшей работе при покраске и сборке панелей в пакет и установке их на корпусе, необходимо перенести номера панелей из инструкции по сборке и платы фотоэчета на обратную сторону вычлененной панели.
После этого при помощи плоскогубцев , или гнулки (у кого она есть) производится гибка панелей и сборка их в пакет при помощи планки.


Вложения

  • 93-1.JPG
    91 KB · Просмотры: 47
  • 94.JPG
    62.8 KB · Просмотры: 52
Собранные пакеты панелей задуваем грунтом из баллона , а затем при помощи аэрографа производим окраску.


Вложения

  • 95.JPG
    93.9 KB · Просмотры: 95
  • 96.JPG
    73.8 KB · Просмотры: 70
  • 97.JPG
    133 KB · Просмотры: 71
Вот теперь их уже можно клеить на корпус приборного отсека.


Вложения

  • 98.JPG
    98.2 KB · Просмотры: 270
По завершении установки панелей на корпус производится установка петлевидных антенн на приборный отсек и ленточных антенн на кожух тормозной двигательной установки с подводом к ним фидерных линий из провода ГФ. На петлевидные антенны наклеиваются ленточки крепления антенн в транспортном положении, выполненные из черной изоленты.


Вложения

  • 99.JPG
    88.5 KB · Просмотры: 105
  • 100.JPG
    77.4 KB · Просмотры: 71

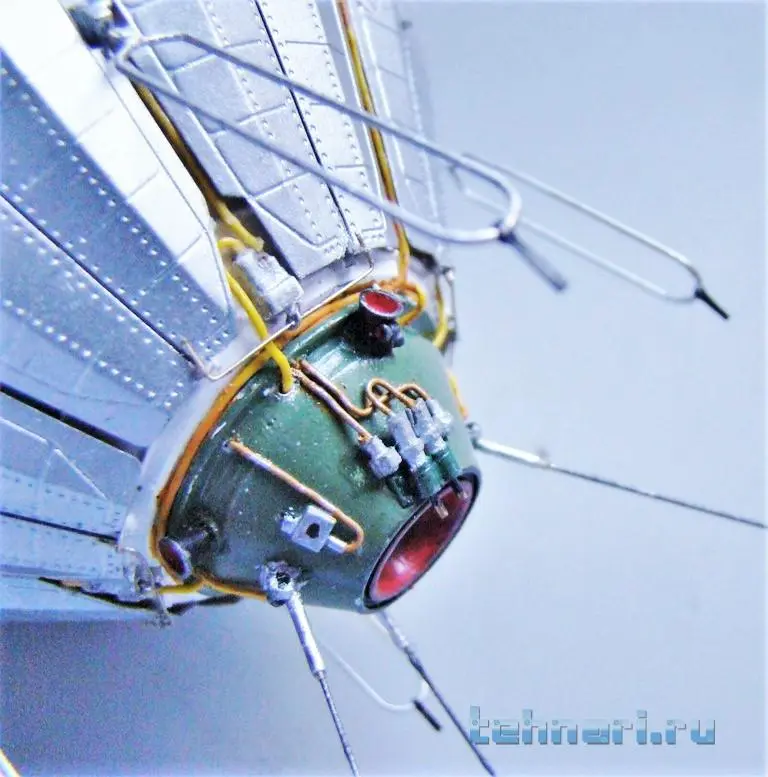

Производителем на конусе приборного отсека в литье выполнены механизмы раскрытия панелей системы терморегулирования. Осталось только соединить данные механизмы тягами с панелями . Тяги выполнены из латунной трубки Ф 0,3мм. После чего можно выбрать вариант рабочего положения панелей- раскрытый или закрытый. Я выбрал последний и закрепил в данном положении шарниры панелей капельками клея.


Вложения

  • 101.JPG
    80 KB · Просмотры: 80
  • 102.JPG
    74.3 KB · Просмотры: 60
  • 103.JPG
    111.4 KB · Просмотры: 54

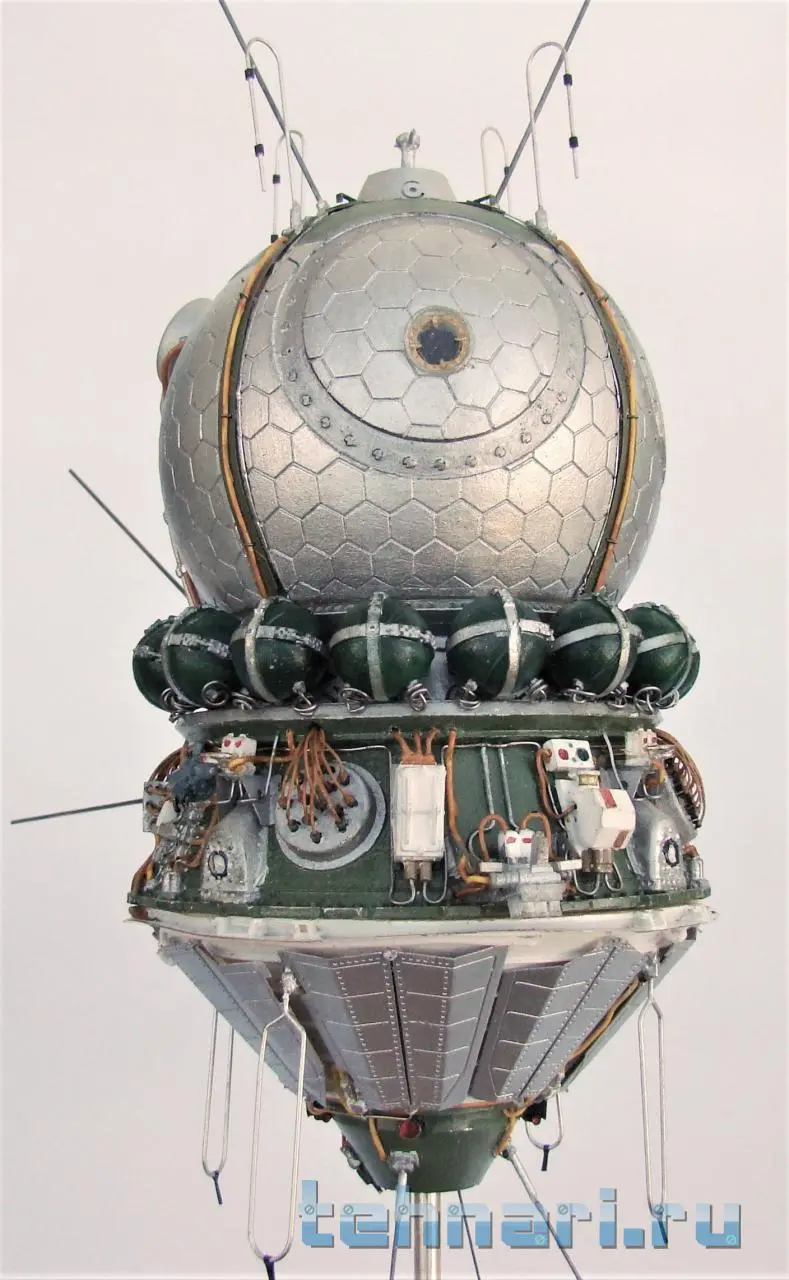

Сборка корабля заканчивается установкой четырех раскрытых ленточных антенн, выполненных из латунной трубки Ф 0,5мм. В итоге получилась вот такая превосходная модель, довольно полно и подробно отражающая облик космического корабля "Восток".


Вложения

  • 104.JPG
    110.1 KB · Просмотры: 137
  • 107.JPG
    126 KB · Просмотры: 75
  • 106.JPG
    121.2 KB · Просмотры: 130
  • 105.JPG
    119.4 KB · Просмотры: 70
Модель свободно умещается на ладони и имеет большой потенциал для конверсии. Она может быть собрана в "транспортном состоянии" со свернутыми ленточными антеннами, а также в "состоянии орбитального полета", с развернутыми ленточными антеннами. При приложении рук на ее базе можно выполнить ряд моделей, в основе которых заложена конструкция кк "Восток"- спутники-разведчики различного назначения, биологические спутники и т.д.
Приятно сознавать, что и я принял некоторое посильное участие в советах по проектированию 3D-модели данного корабля, а также в дальнейшей работе над ее конверсией. А результате, по моему мнеию и мнению многих моделистов, интересующихся космической тематикой, в свет вышла лучшая в мире на настоящий момент модель КК "Восток-1".
На этом работа над космической тематикой в Red Iron models не заканчивается и впереди нас ждут еще более интересные проекты.


Вложения

  • 108.JPG
    150.1 KB · Просмотры: 134

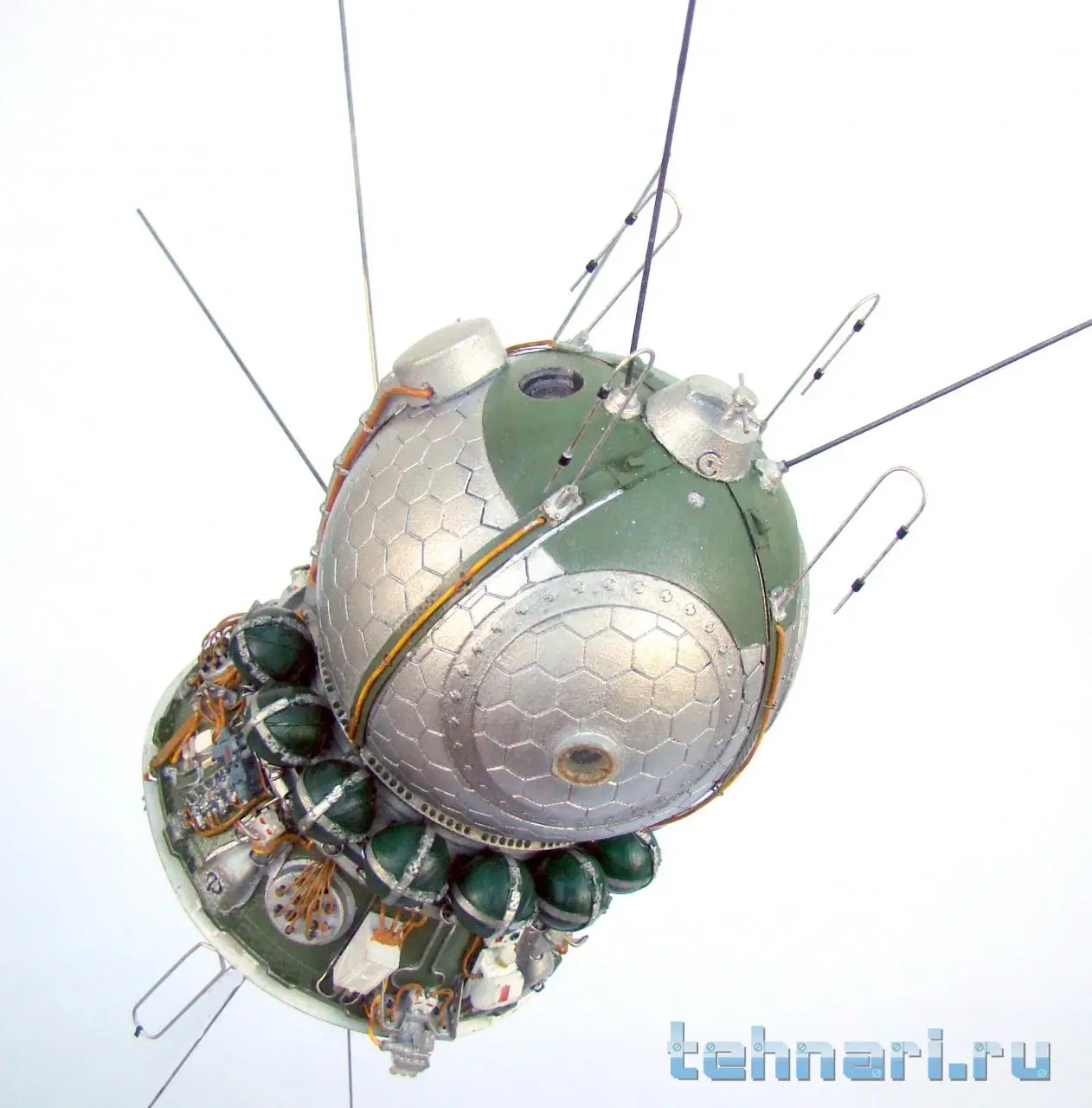

Фото модели с разных ракурсов.


Вложения

  • 117.JPG
    126.1 KB · Просмотры: 264
  • 110.JPG
    99 KB · Просмотры: 364
  • 116.JPG
    103.6 KB · Просмотры: 298
  • 115.JPG
    99.1 KB · Просмотры: 97
  • 114.JPG
    85 KB · Просмотры: 222
  • 112.JPG
    105.4 KB · Просмотры: 172
  • 111.JPG
    95.7 KB · Просмотры: 109
  • 109.JPG
    110.5 KB · Просмотры: 177
  • 113.JPG
    96 KB · Просмотры: 103

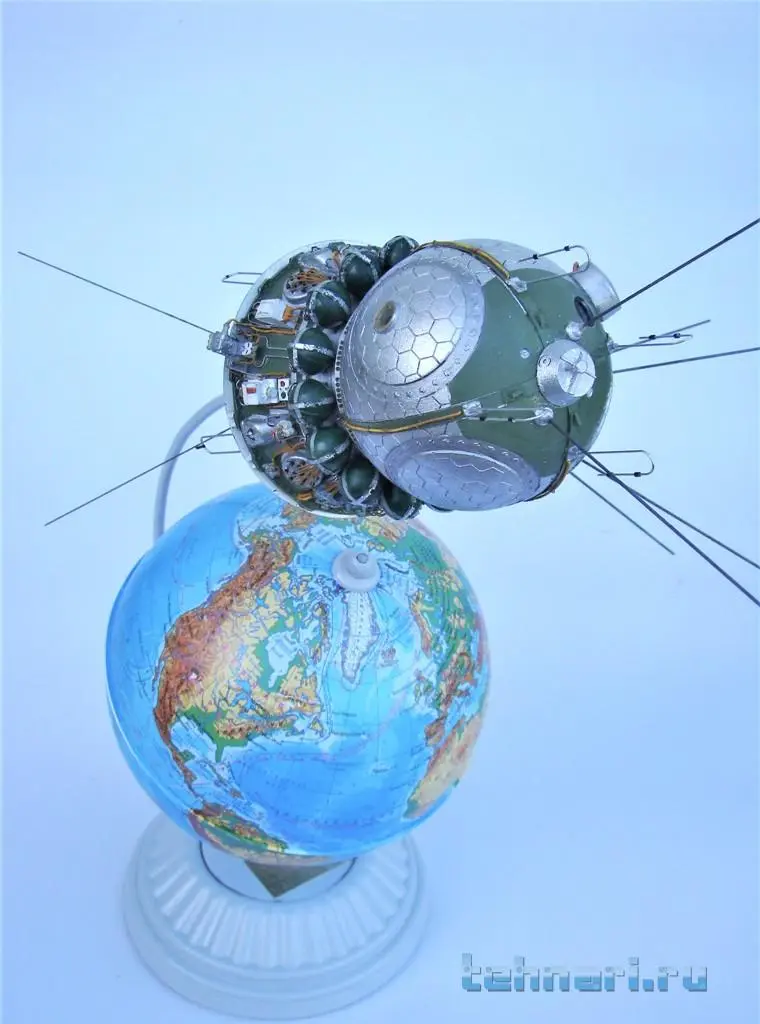

Исполнение модели в "распушенном" виде, с торчащими во все стороны иглами антенн естественно потребовало новую подставку, что и было выполнено из крышки от стакана кока-кола , листового пластика и вязальной спицы. А для полноты картины, был добавлен небольшой шарик физического глобуса. В результате получилась вот такая картина маслом.


Вложения

  • 123.JPG
    59.1 KB · Просмотры: 92
  • 127.JPG
    67.1 KB · Просмотры: 89
  • 126.JPG
    51.3 KB · Просмотры: 58
  • 125.JPG
    69.4 KB · Просмотры: 56
  • 124.JPG
    53.2 KB · Просмотры: 63
  • 122.JPG
    66 KB · Просмотры: 33
  • 121.JPG
    54.7 KB · Просмотры: 55
  • 120.JPG
    57.9 KB · Просмотры: 47
  • 119.JPG
    46.4 KB · Просмотры: 45
  • 118.JPG
    68.7 KB · Просмотры: 53
Как всегда, сделано замечательно и прекрасно описан процесс сборки.

Не могу понять, почему фирма решила делать модели в масштабе 1/35? Сначала"Луноход", теперь "Восток". Посмотрел на сайте, там есть ещё "Первый спутник" и "Луна-1", в этом же масштабе, но это совсем мелко.

Ведь совсем рядом есть более продвинутый масштаб 1/32. В нём, например, есть "Аполлон" от Монограмм.

Здравствуйте, Анатолий! Сто лет, сто зим!

Ребята, Алексей и Дима, давно работают в этом танково-автомобильно-фигурном масштабе и видимо им это по каким-то причинам удобно. А то, что они стали делать модели космической техники, так это просто здорово, пусть даже и в таком масштабе, но с очень хорошей проработкой.

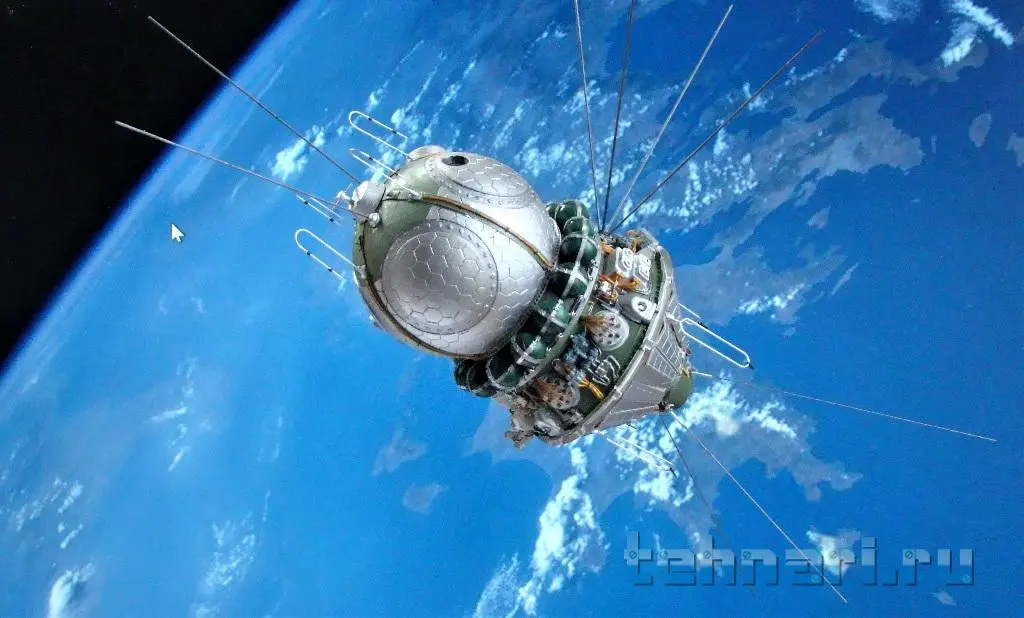

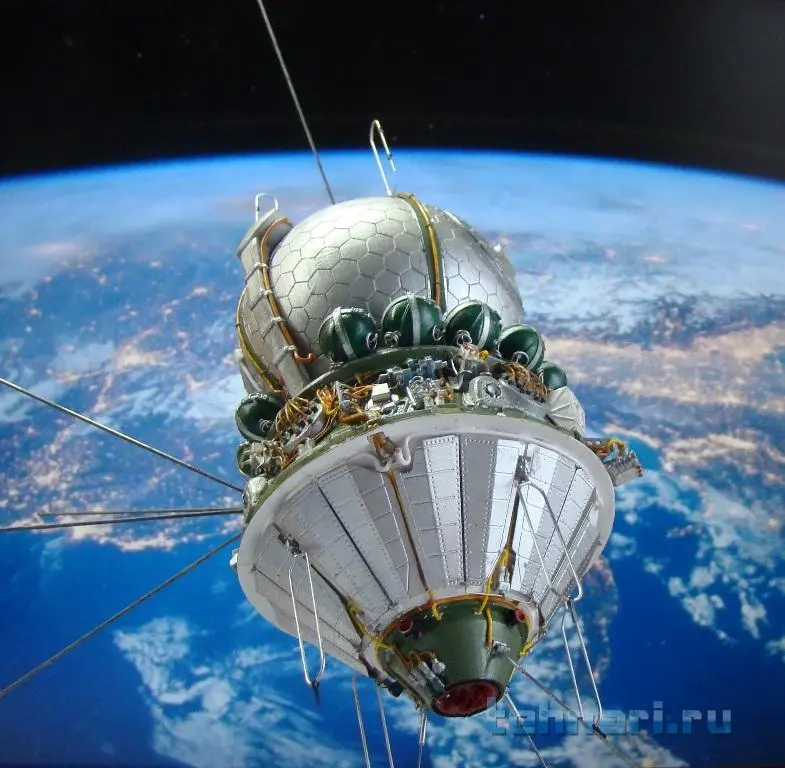

А в завершение работы над данной моделью - фотосессия модели на фоне Земли.
Фотосессия 1.


Вложения

  • 4.JPG
    121.6 KB · Просмотры: 227
  • 10.JPG
    75 KB · Просмотры: 80
  • 9.JPG
    85.5 KB · Просмотры: 72
  • 8.JPG
    89.8 KB · Просмотры: 366
  • 7.JPG
    82 KB · Просмотры: 91
  • 6.JPG
    88.8 KB · Просмотры: 141
  • 5.JPG
    89.7 KB · Просмотры: 100
  • 3.JPG
    115.5 KB · Просмотры: 513
  • 2.JPG
    79.2 KB · Просмотры: 125
  • 1.JPG
    90.4 KB · Просмотры: 364

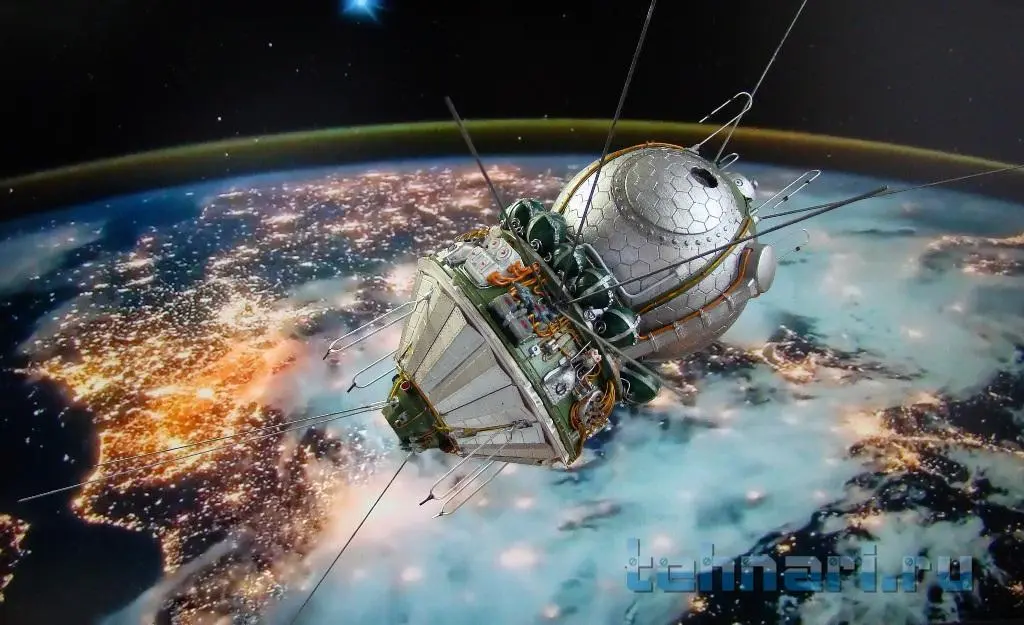

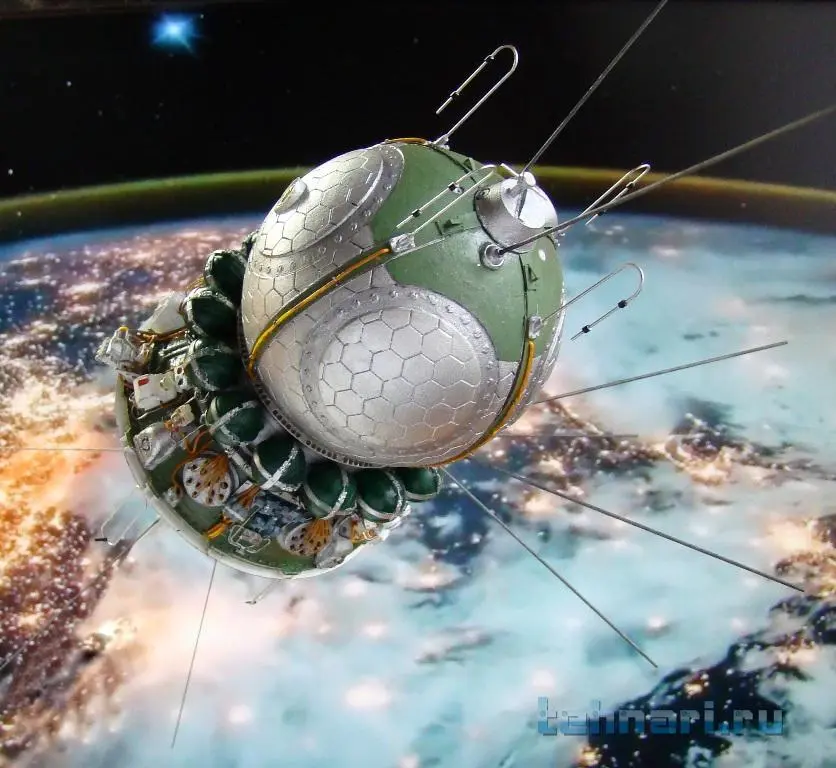

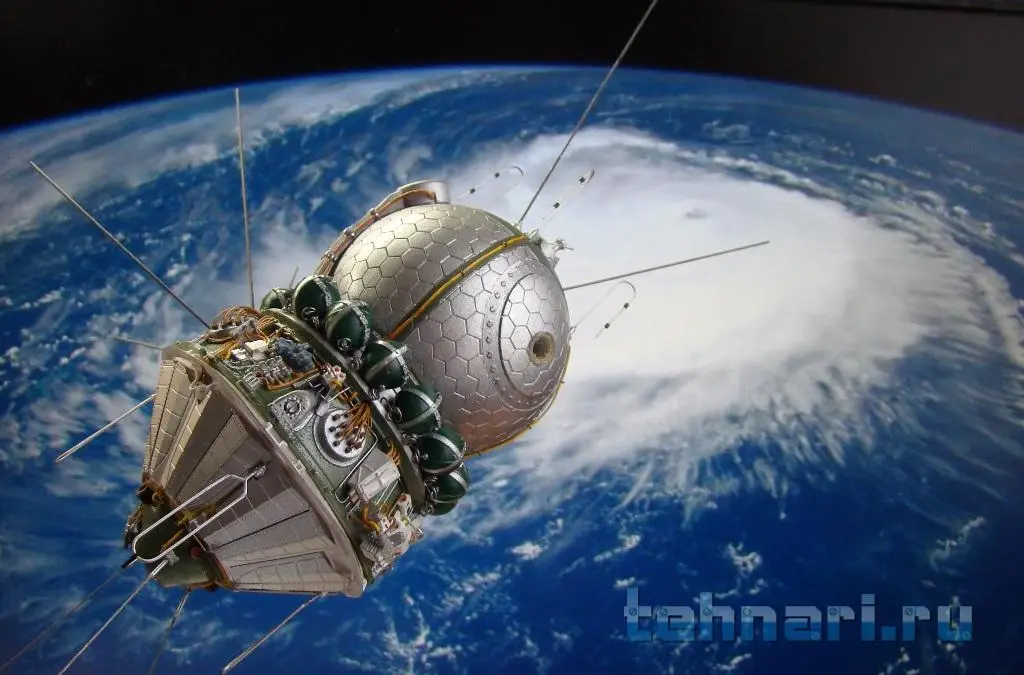

Фотосессия 2.
