Часы-пропеллер. Вариант Light

[safronov63]

Кстати IRF у меня ниразу не грелся (кроме того случая, когда я к 12В подключал xD). Буду сначала доделывать этот, а с винчестром к концу недели буду разбираться, как дело сначала с мк пойдет))))

DDREDD в скайпе кину ссылку. а то на форуме нельзя кидать ссылки на подобные форумы)))



[DDREDD]

DDREDD в скайпе кину ссылку. а то на форуме нельзя кидать ссылки на подобные форумы)))

Спасибо получил, почитал с твоего позволения выложу схему на наш форум может и пригодится кому.

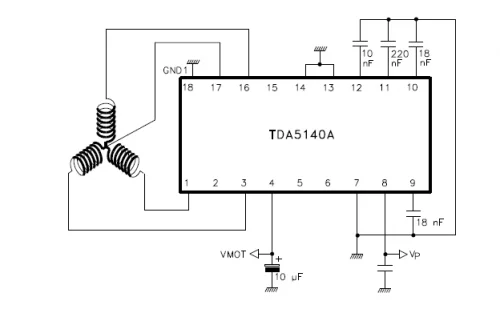

Схема, VMOT +12 a Vp +5, неуказанный конденсатор керамика на 1 мкФ

кто проверит первый отпишитесь о результатах пожалуйста.



[Валерий]

Собирал. Дёргается, дрожит, но не крутится. Если подтолкнуть - начинает крутится, но быстро останавливается.



[DDREDD]

Собирал. Дёргается, дрожит, но не крутится. Если подтолкнуть - начинает крутится, но быстро останавливается.

А я вчера прямо несколько статей видел и видео других пропеллерных часов на моторе от HDD по этой схеме. Странно. Надо поковыряться ещё
Вот эти часики сделаны по этой схеме ‪Часы пропеллер‬‏ - YouTube



[safronov63]

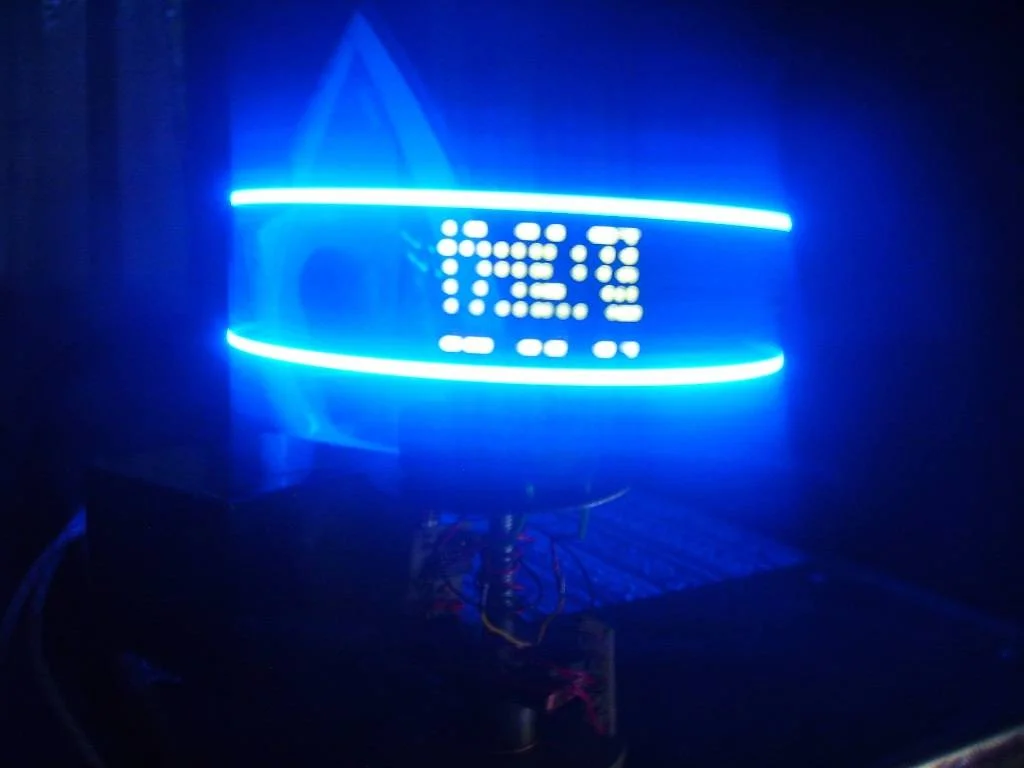

Собрал в кучу все устройтсво. результат на фото. Почему-то надпись маленькая. + светодиод второй не горит. Провода прозванивал, все в норме. Какую прошивку надо для SMD светодиодов 3мм или 5мм? я прошил на 3мм.



[Валерий]

А почему у тебя в двух местах цифры видны? Если табло получилось маленьким, это значит что недостаточно скорости вращения. И проверь правильно ли впаян светодиод.



[safronov63]

разобрался почему 2 надписи. (лишним ИК-диодом светил). Все таки решил делать на винчестере, т.к. на вентиляторе маленькая скорость. Думаю на след. неделе будет готово))) а со светодиодом странности какие-то. все провода контачат.



[safronov63]

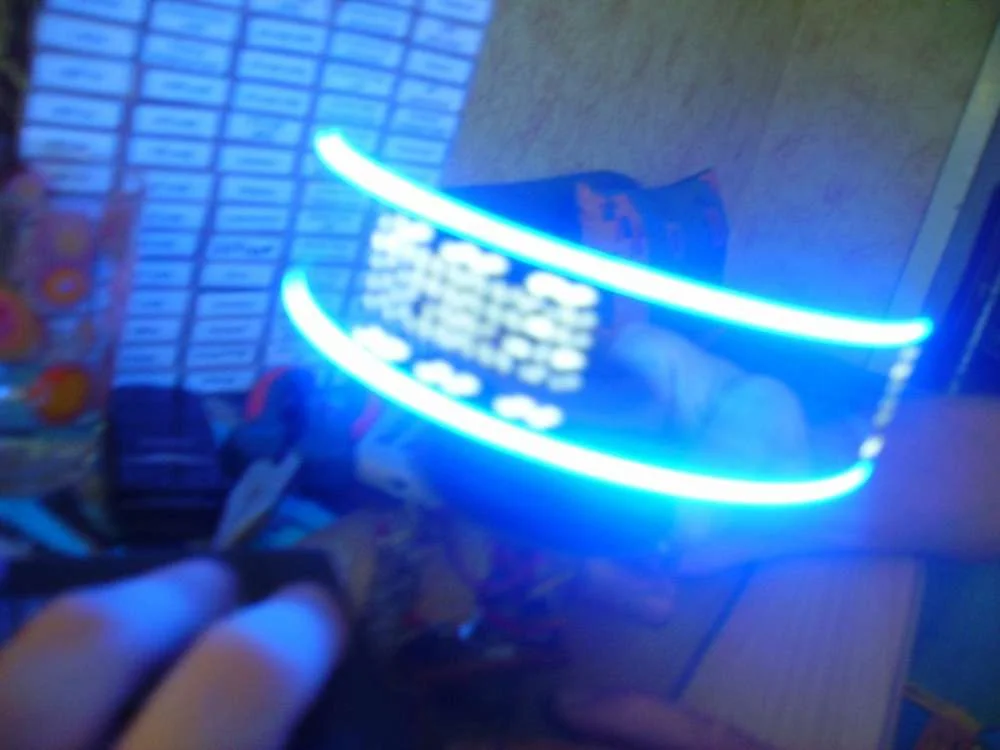

опять фото забыл. Сейчас подам напряжение побольше на вентилятр, может получится расширить надпись)))



[safronov63]

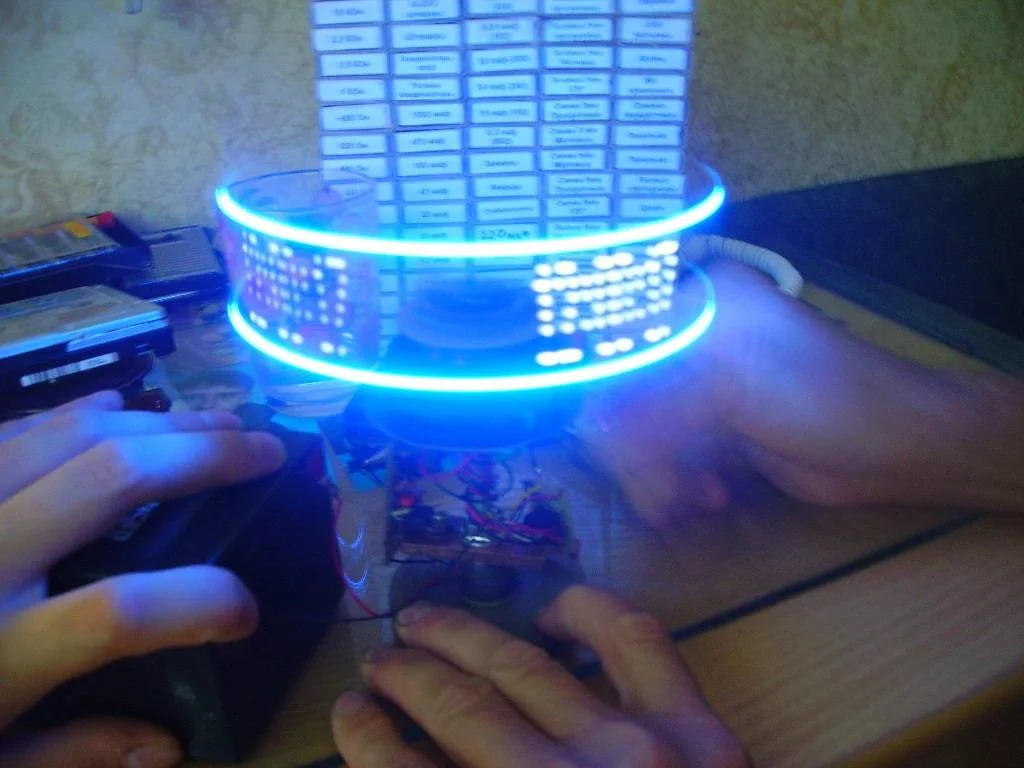

больше напряжение подал, надпись стала пошире))))))



[DDREDD]

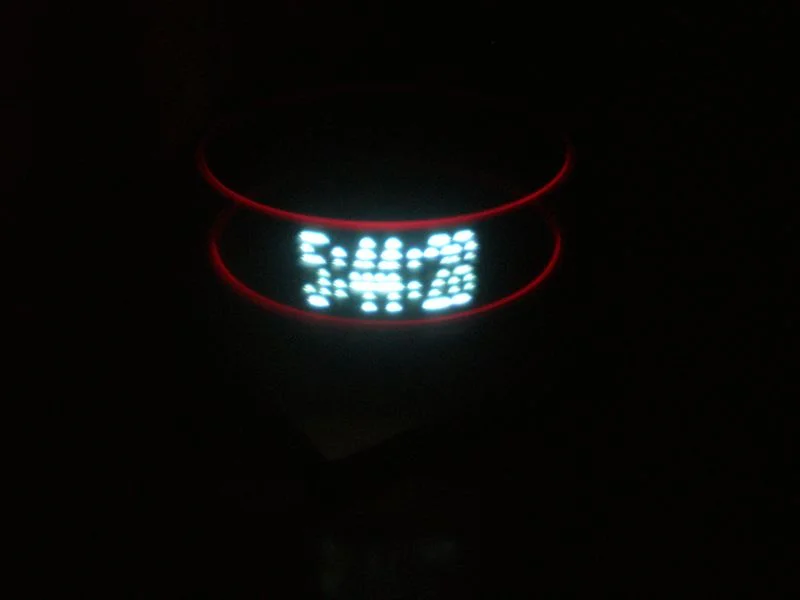

пара моих ночных фоток.



[Валерий]

пара моих ночных фоток.

И у твоих часов скорость вращения маловата, цифры сильно сжаты по горизонтали.



[DDREDD]

И у твоих часов скорость вращения маловата, цифры сильно сжаты по горизонтали.

Да согласен. Это последнее что надо побелить (по этому и задумываюсь о моторе от HDD).
Даже не знаю уже в чем дело, все отбалансировал а скорость все равно не та. Наверное потому что на куллере втулка а не подшипники.

P.S. У меня почему то не открывается 23-я страница этой ветки форума. Выкидывает на главную страницу.



[Валерий]

Это последнее что надо побелить...

Что надо побелить? Может лучше покрасить?
А большие кулеры как раз тихоходные, тут ты промахнулся!



[DDREDD]

Что надо побелить?

Да я хотел написать победить.

А большие кулеры как раз тихоходные, тут ты промахнулся!

А вот и нет я на 80мм сделал так как хотел сделать на 120мм но он вместе с обмоткой мешал фото-диоду а 92мм я не нашел. Вот судьба меня и вернула на 80мм, но он все равно медленно крутит



[Валерий]

Значит надо бороться с сопротивлением воздуха. Даже если накрыть плату обтекаемым колпаком, то можно существенно снизить сопротивление воздуха и повысить обороты.



[DDREDD]

Значит надо бороться с сопротивлением воздуха. Даже если накрыть плату обтекаемым колпаком, то можно существенно снизить сопротивление воздуха и повысить обороты.

Надо попробовать накрыть. А так я уже уменьшил планку со светодиодами (она у меня 6мм на 50мм) и трубочка тонкая еле провода влезли, остается только колпачок - попробую.



[Trezvon]

Дайте пожалуйста схему самого простого USB праграматора ( минимул диталей) для прошивки PIC-контроллеров.:tehnari_ru_837:



[kirmav]

Дайте пожалуйста схему самого простого USB праграматора ( минимул диталей) для прошивки PIC-контроллеров.:tehnari_ru_837:

Собирать USB PIC программатор это снова идти по кругу. Программатор требует прошивки микроконтроллера.



[Trezvon]

Где можно взять СОМ штекер?



[DDREDD]

Где можно взять СОМ штекер?

Да их как грязи где хочешь. В любом комповском магазине купи или радио магазине. С бесперебойниками идут в комплекте.
