Фотогалерея наших усилителей

[Юрий-dos]

если кроссовер 5-10% даёт КНИ

Доказать нужно подобное заявление.



[М.Васильев]

Очередной Триампинг уехал к меломану. Каждому динамику в трёх полоске - свой усилитель. Вершина гибкости в регулировке звука и ни каких дебильных кроссоверов так искажающих звук. Ну и что ,что у транзисторного УНЧ подключенного к акусике трёх полоске КНИ 0,003% ,если кроссовер 5-10% даёт КНИ. Вот его и выкидываем как самое слабое звено системы.

Василич привет от Витальевича. Хотелось бы увидеть схемку разделительного фильтра .Интересует тема раздельного воспроизведения .но только в двухполосном варианте.



[АлеKSандр]

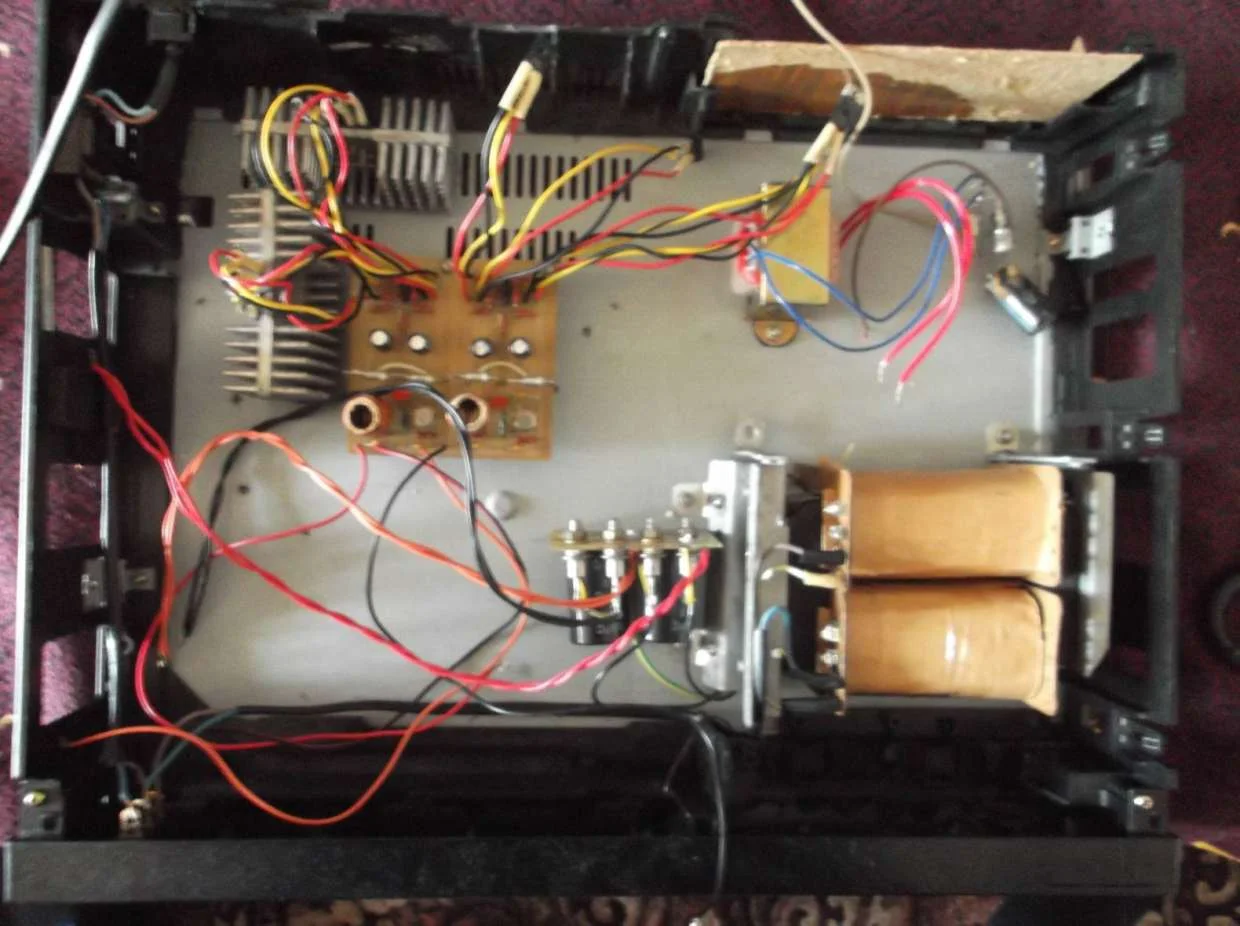

Увидел эту тему и решил поделиться своим детищем. Пусть и не законченным пока. Это стерео Агеев по схеме на 60 Вт.



[dipq]

Вот и мое законченное чудо под названием N&G III
построенное на TDA7377

http://www.tehnari.ru/f221/t87012/



[АлеKSандр]

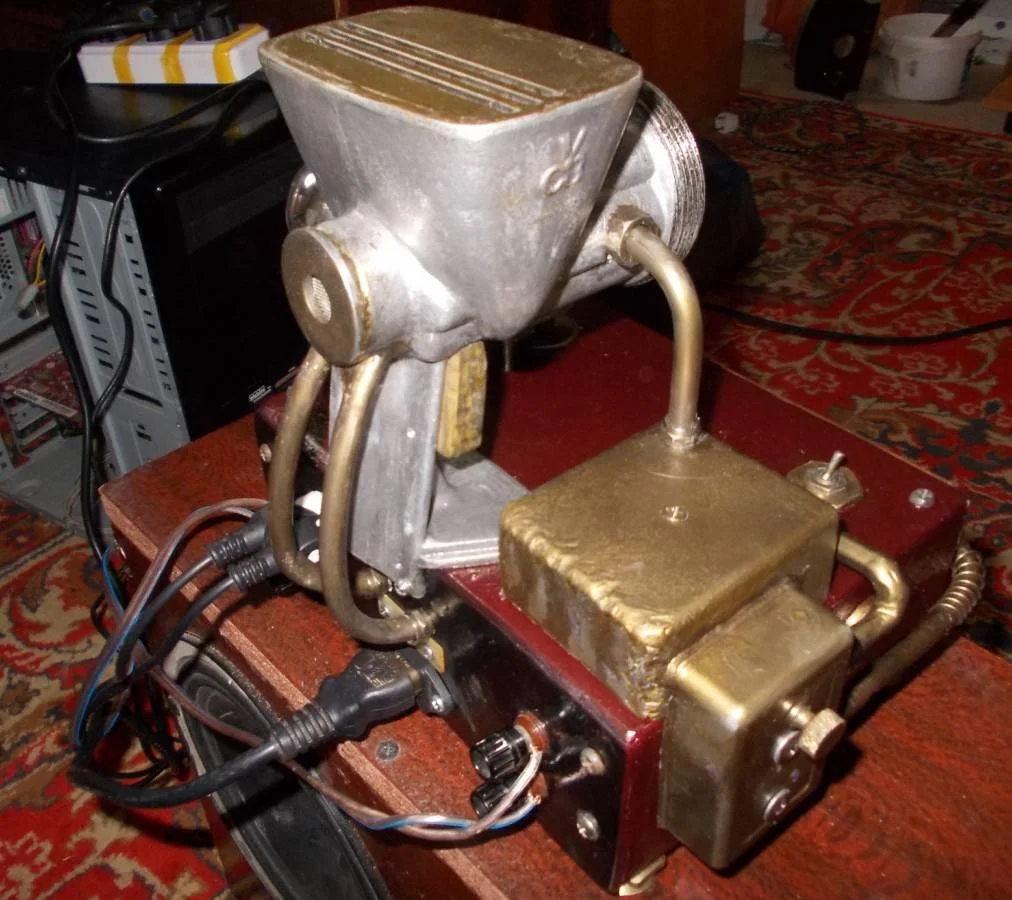

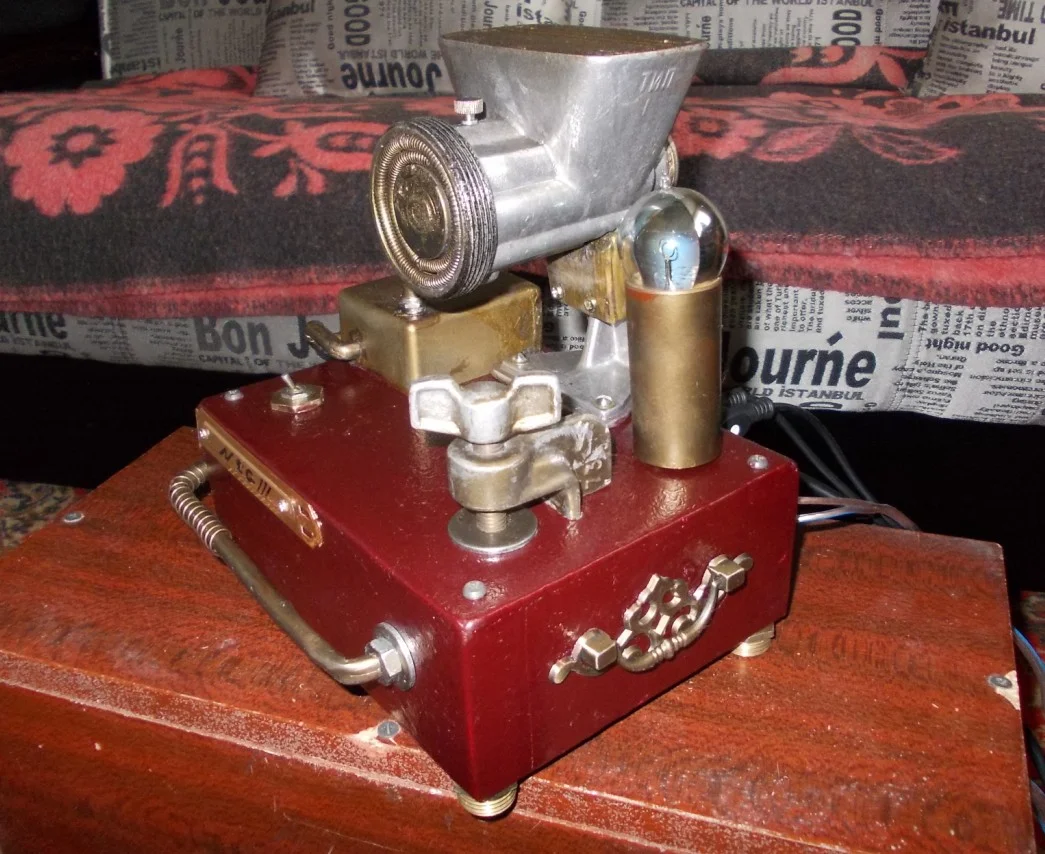

Вот и мое законченное чудо под названием N&G III
построенное на TDA7377

http://www.tehnari.ru/f221/t87012/

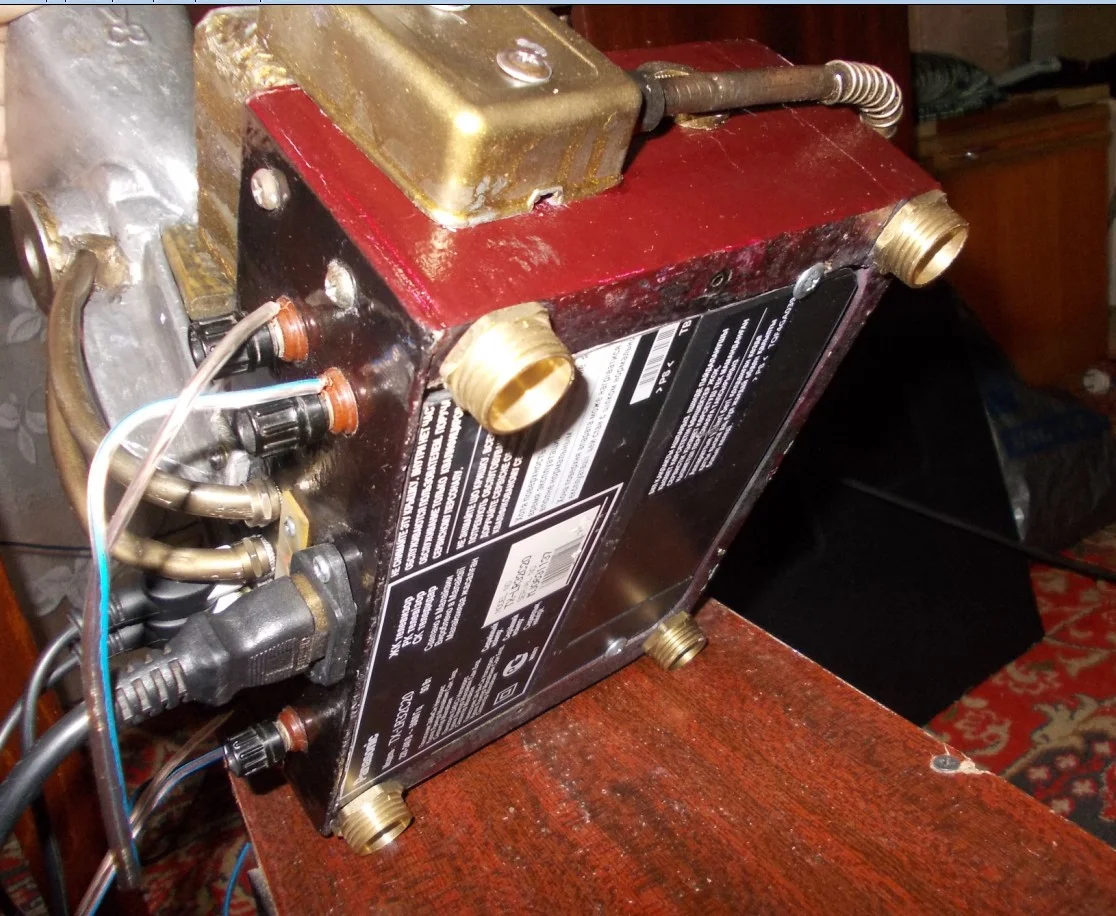

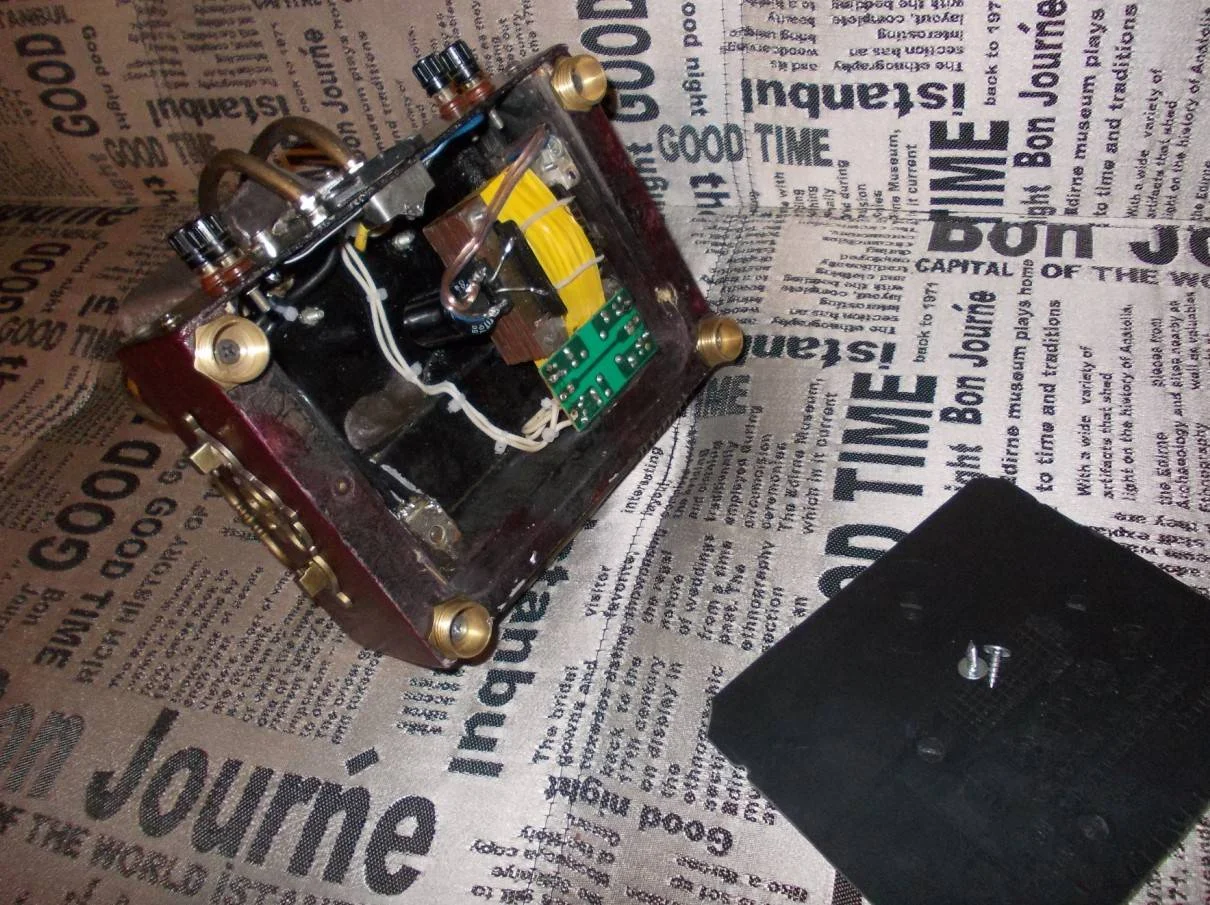

Посмотреть вложение 134475 Посмотреть вложение 134476 Посмотреть вложение 134477 Посмотреть вложение 134478 Посмотреть вложение 134479

Надеюсь это было первое место?)



[sergeisam]

мое законченное чудо

А на мой взгляд - это полная фигня.tehno014
Бред какой -то . )



[dipq]

А на мой взгляд - это полная фигня.tehno014
Бред какой -то . )

Спасибо!!!



[grelly]

Вот и мое законченное чудо под названием N&G III

трешевенько, но забавно)



[DTS]

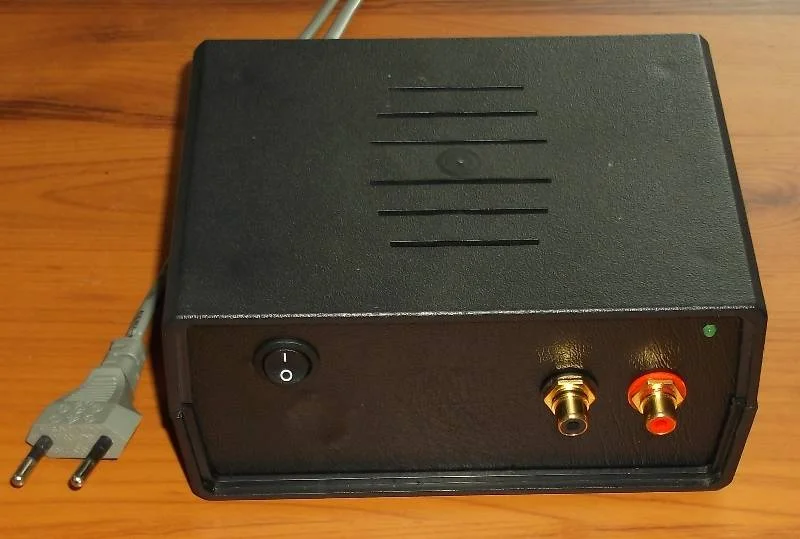

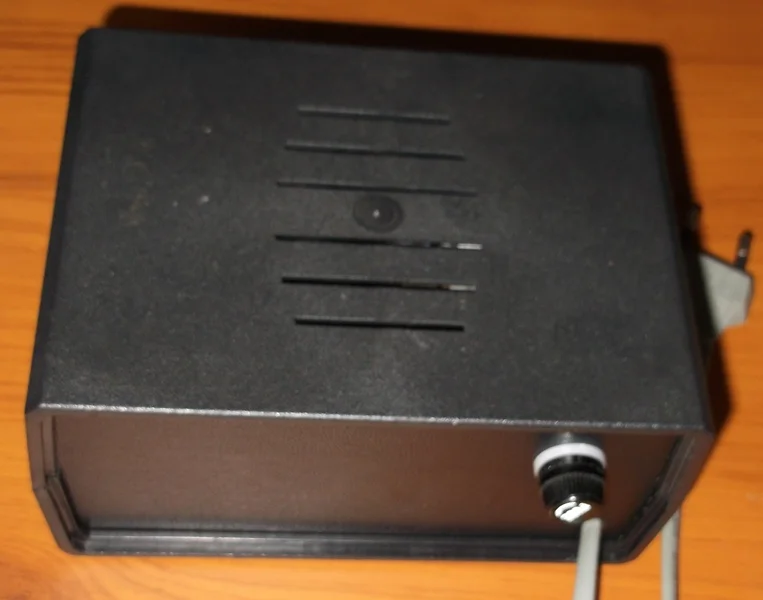

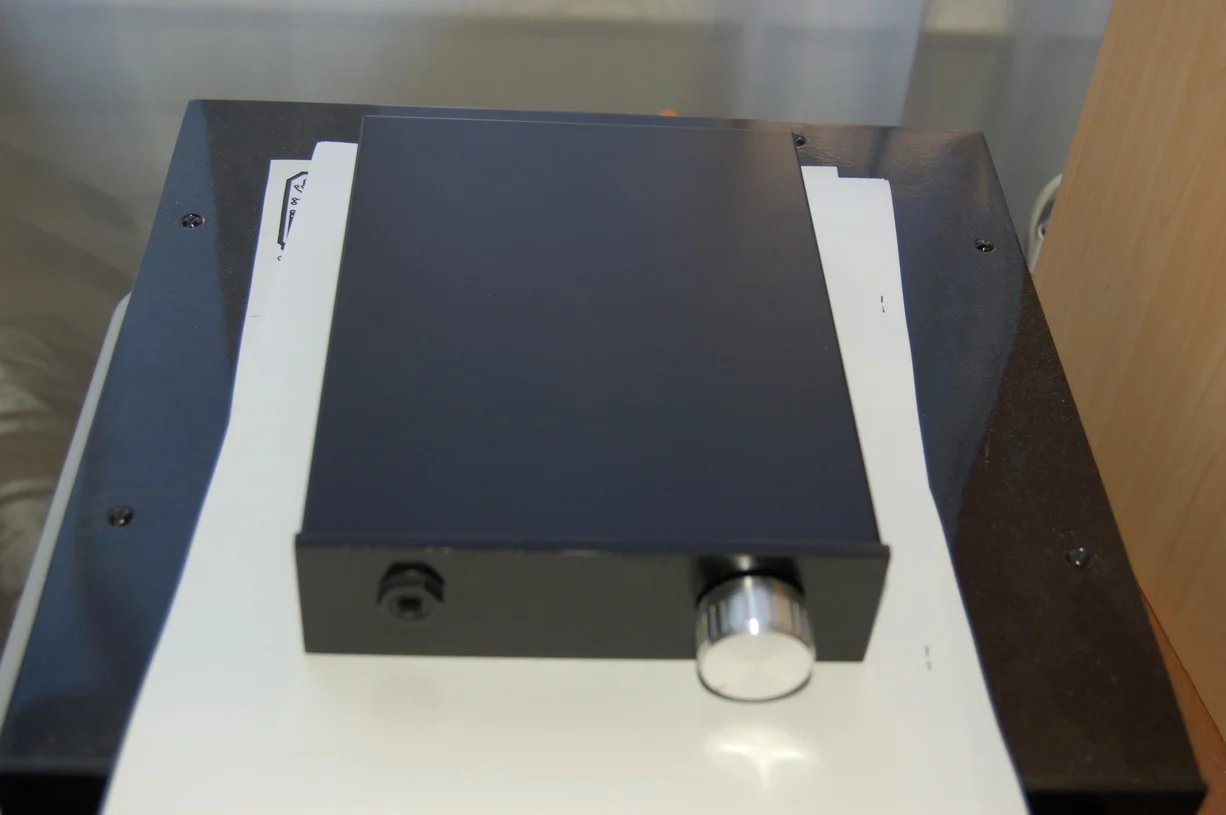

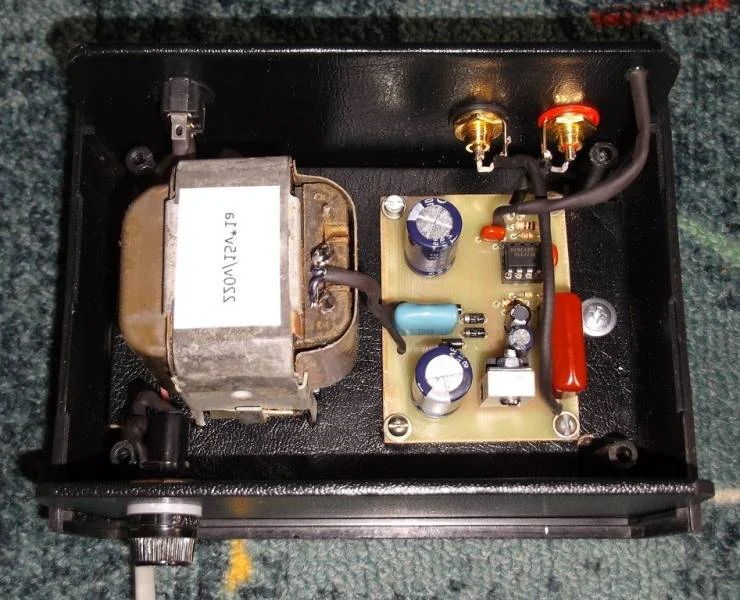

а у меня - всё просто:tehnari_ru_942:



[ИгорьМ]

а у меня - всё просто

Этот усилитель для чего? Я что то не могу увидеть выход с него на корпусе)



[DTS]

2-Zubex

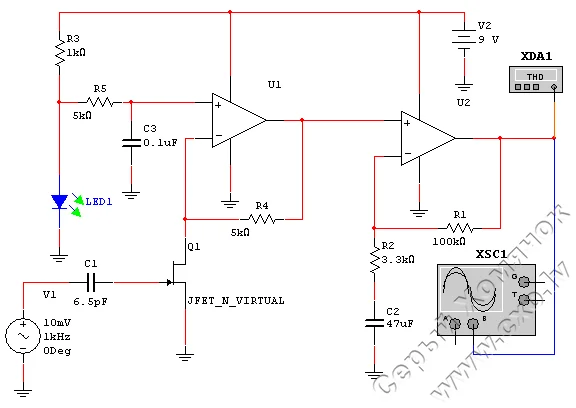

так по схеме же видно,что это усилитель для микрофона
красный - вход,чёрный - выход



[ИгорьМ]

Извиняюсь , просто мне схемы, мягко говоря , не понятны как правило без разъяснения). А пп скинешь ?



[ИгорьМ]

а у меня - всё просто

У меня тоже все просто...



[DTS]

2-Zubex
красивый корпус,только ручка выступает сильно(моё личное мнение,сделать её в два раза короче).



[ИгорьМ]

Спасибо! Но укорачивать будет не вариант, вид у нее потеряется. А вот выточить под нее конусное кольцо из алюминия в самый раз, как на усилителе внизу)



[DTS]

Извиняюсь , просто мне схемы, мягко говоря , не понятны как правило без разъяснения).
-Москва не сразу строилась,нет проблем
А пп скинешь ?
-конечно скину ,мне не жалко,пользуйся на здоровье

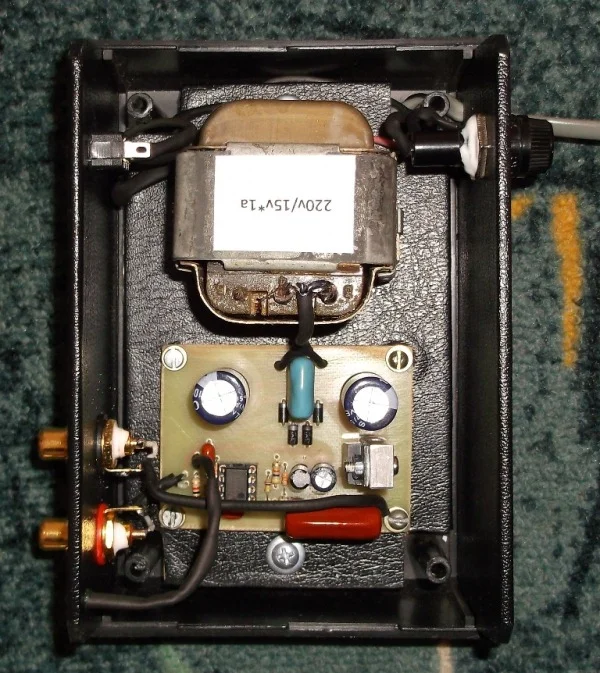

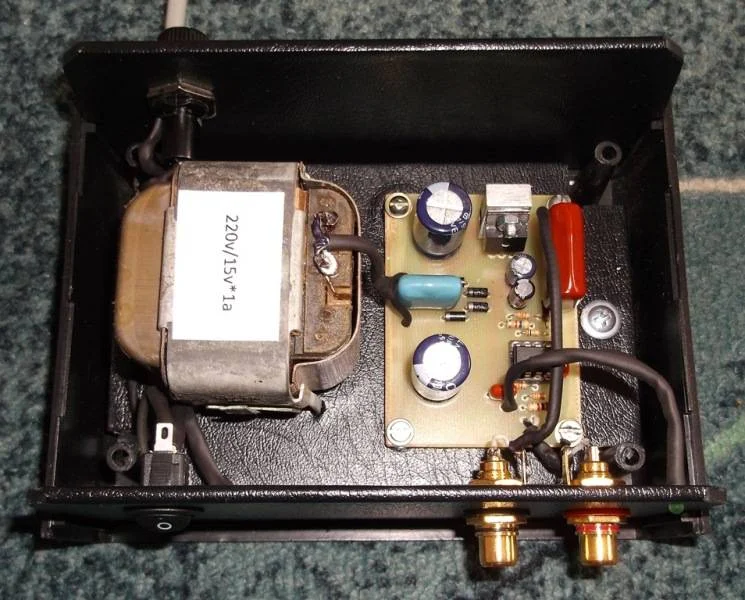

в архиве описание и моя печатка.



[Василичь]

интересно какой это кроссовер 5-10 % кни дает... tehno004 пассивный что ли ? Дак активный на ОУ даст 0,000...

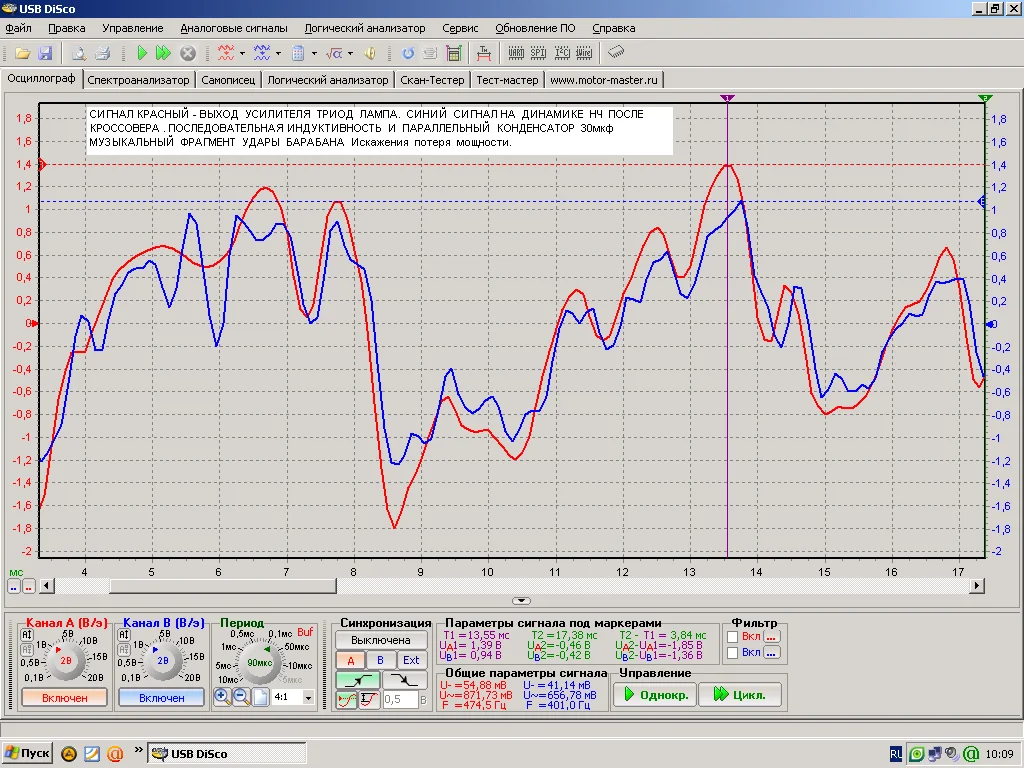

Так а я о чём. Конечно активный ставить и три усилителя делать. Вот осциллограмму снял, УДАР барабана сигнал ,с выходных клемм УНЧ и прошедший через LC фильтр пассивного кроссовера ,с клемм динамика НЧ. Видим насколько искажается сигнал пройдя через фильтр.tehno015



[ABBAfan]

Всем добрый вечер. Давно собираю усилители транзисторные, пока не услышал лампу. Собрал два стереоусилителя на 6ф5п, причем один и с индикаторами 6е1п. Класс... Позже размещу фото...



[Helix]

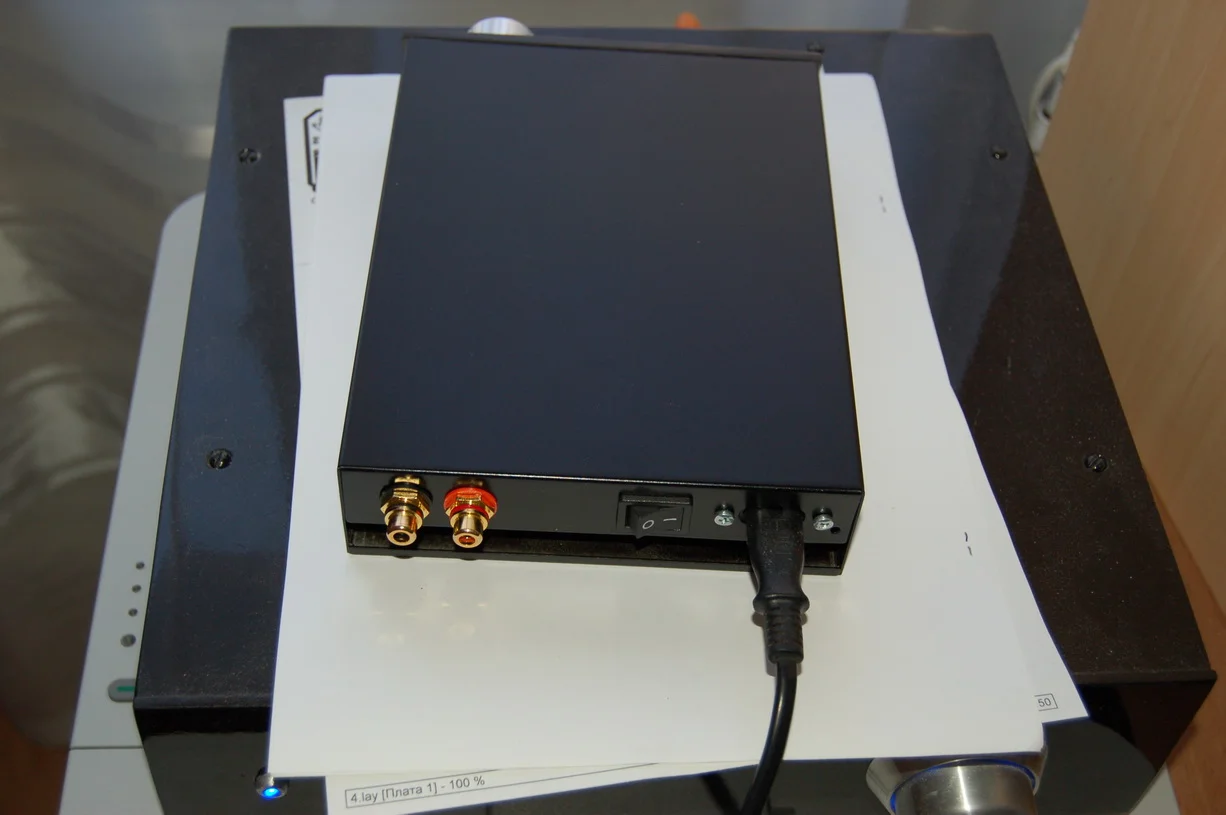

Дело оказалось заразным... Не усилитель, но для него же. В общем достроил ЦАП. Сделал втом же дизайне, что и усилитель для наушников, его я показывал в посте 374. Строил с нуля, использовал так называемую польскую схему и польскую же плату. По схеме похож на Eclipse, от него отличается отсутствием отдельного ИОНа для смещения ОУ.



[Helix]

Плату разделил на два узла для удобства монтажа в корпусе, благо функционально там всё уже было разделено. Из 2мм дюраля выпилил субшасси, на него смонтировал все платы, а его уже в корпус.
