Самодельный усилитель

[Николай_С]

Извините за пикантные моменты в фотографиях. :tehnari_ru_942::tehnari_ru_942::tehnari_ru_942:
Это было очень давно....:smut:

У меня тоже за спиной более 40летний радиолюбительский стаж.

Дядь Федь, ну как же так? За "пикантные подробности" извиним, но оформлять ворклог электронного устройства и не привести принципиальную схему? Потому и обсуждение свелось к огрехам конструкции. Кстати, интересная идея использовать при макетировании в качестве шасси "сковородку". Смелое решение!
Этот усь ещё жив? Можно его как-нибудь послушать?



[Дядя Фёдор1]

Жива его ламповая часть, фазоинвертор снят. Схему, поищу.
Запустить, в принципе возможно, но придётся недостающий фазоинветор делать заново.



[Николай_С]

Схемку бы неплохо изыскать, но вот восстанавливать макет ради однократного прослушивания смысла не имеет.



[aleksandrmakedo]

Схемку бы неплохо изыскать, но вот восстанавливать макет ради однократного прослушивания смысла не имеет.

А зачем восстанавливать предвариловку? С таким обилием приборов можно подать от генератора на вход, и пытать коэффициенты усиления, искажения и прочее. Синусом, прямоугольником и ещё чёрт знает чем. На эквивалент нагрузки и потом на динамики. Если цифири получатся в пределах разумного ( желаемого), то тогда и решить, нужны ли доработки и использование. Пару вечеров на испытание железа можно потратить. Было бы любопытно посмотреть на результаты.



[gluxon]

Имелся нерабочий комбик, динамик целый, усилитель ( на двух спаралеленых LM 3886 и уже кем то мененых) сгоревший! Выкинул все потрохи с него и
решил с него сделать сабик, заодно проверить топологию одного усилителя. Т.С. убить двух зайцев.
Вот что получилось.
Для дома, конечно многовато, а для небольшоё гулянки, самый раз.
Получилось здорово.

Топология... не ланзар случаем?



[Дядя Фёдор1]

А зачем восстанавливать предвариловку?

А кто говорил за предвариловку?

Топология... не ланзар случаем?

Нет, топология "Феникса 005"



[Дядя Фёдор1]

Был когдато у меня "Феникс 005" Отличный усилитель на то время!
По его мотивам:



[Дядя Фёдор1]

Схему, поищу.

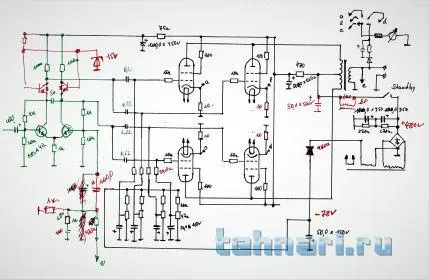

Нашёл черновик по которому более менее понятна задумка.
Фазоинверторы пробовал разные, лучше играл с фазиком из журнала "Радиохобби".
Где-то там была похожая схема. Выдавал 50 ватт на 8 Ом.
Пардон! Картинка не влезает. Немного терпения.



[Дядя Фёдор1]

Вот уменьшил



[Николай_С]

Выход на лампах, фазоинвертор на германии... Звук должен быть теплее тёплого.
Чего-то мне тоже стало любопытно по поводу измерений. Какие характеристики у данного уся?



[Дядя Фёдор1]

Германий, к сожалению не такой высоковольтный, но ухитрится можно.
Спасибо за идею, " сковородка" снова будет испытательным стэндом.
А параметры в основном от трансформаторов зависят. От фазоинвертора не сильно.
Мощность синус 50 ватт на 8 Ом



[Николай_С]

Это понятно. А КНИ?



[Дядя Фёдор1]

Кни у ламповых всегда не на высоте. Их даже мерять не интересно. Больше слушаешь, нравится или не нравится.



[ИЛЬЯ.С]

Усилитель по схеме Холтон(редакция Федора)



[Дядя Фёдор1]

Печатка не моя, точно.



[ИЛЬЯ.С]

Печатка не моя, точно.

Не так написал,редакция схемы.А печатка моя))



[Дядя Фёдор1]

Хорошая печатка, грамотная
Как звук?



[ИЛЬЯ.С]

Как звук?

Звук интересный,мне понравился.После прослушивания задал себе вопрос,почему его так мало собирают,ведь он простой.И второй вопрос,почему у многих сложилось такое мнение что он только для НЧ звена.



[Дядя Фёдор1]

Мнение сложилось из за его мощности. Как раз в НЧ звене она более востребована.
Многие фирмы в своих высших моделях использовали именно эту схемотехнику.
Например "Pioneer SPEC-2"
Мне он тоже понравился отличной стабильностью и звуком.



[sergeisam]

Это не совсем самодельный усилитель, а переделка.

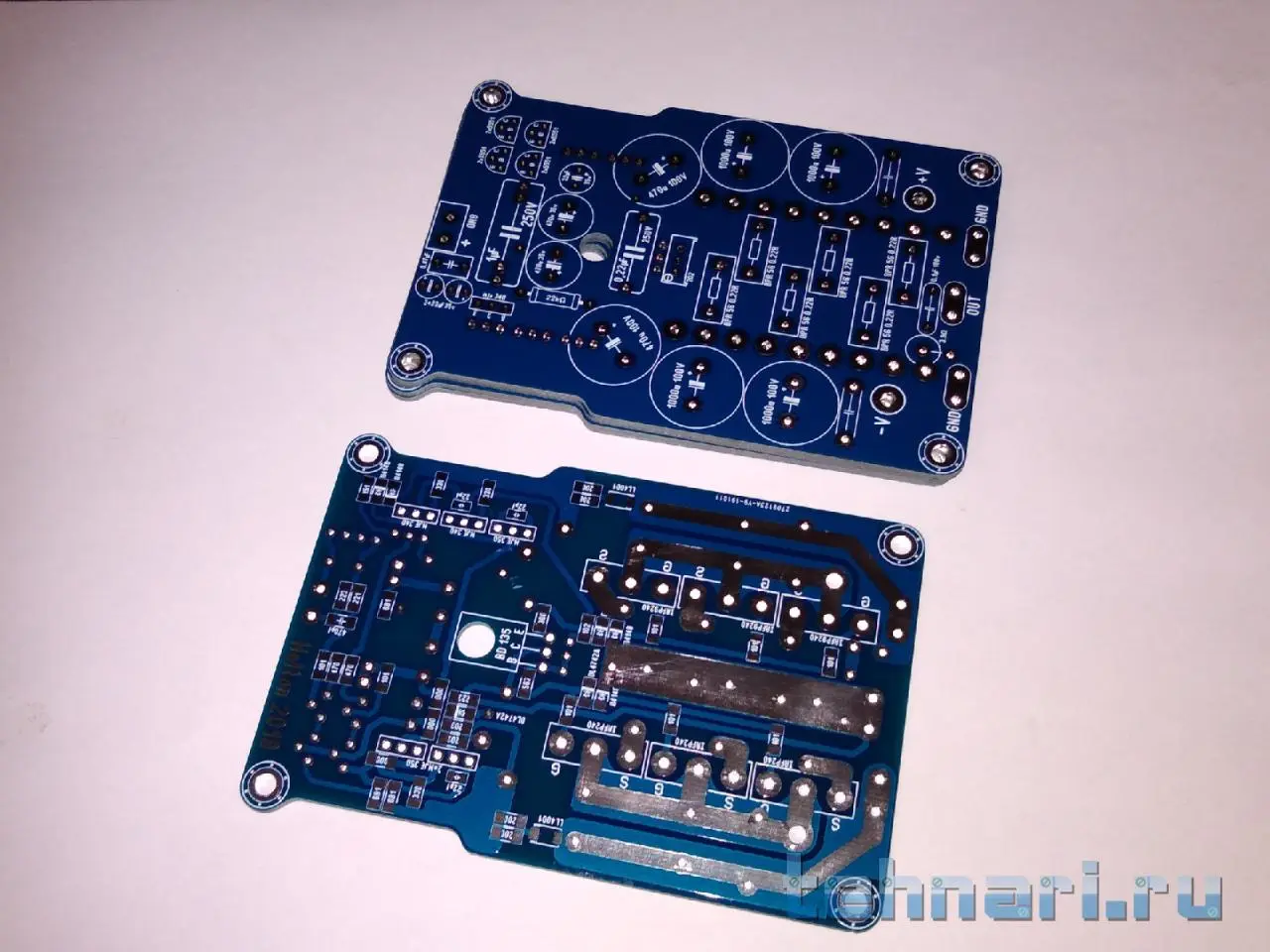

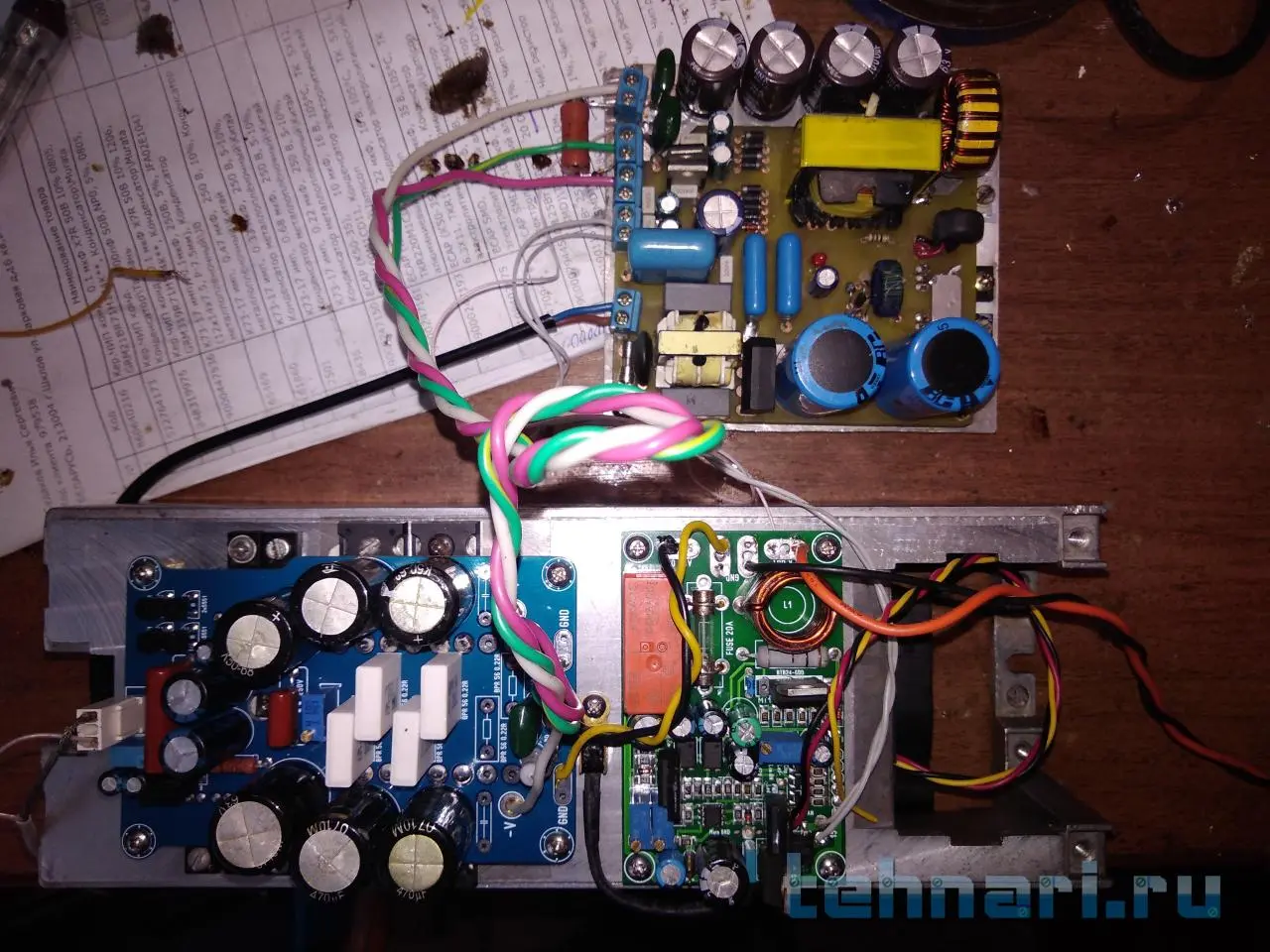

Немного пред истории. Из "гейроповских" стран был привезен аппарат SONY TA-F555TS. Там его пытались ремонтить какие-то "умельцы". Т.е. сей усилитель оказался раскуроченным. На плате УМ отсутствовали многие элементы. Выходные транзисторы - пробиты. Дабы как-то оживить аппарат малой кровью, было принято решение собрать другой УМ. Выбор был остановлен на усилителе Дорофеева, т.к. легко согласовывался с имеющемся питанием . На выходе применил по две пары 2SA1943 / 2SC5200 в каждом канале. Вот несколько фото (общий вид усилителя из интернета).
P.S. если модераторы решат, пусть перенесут в другой, более соответствующий сообщению, раздел форума.
