Усилитель на микросхеме TDA2030

[Mr.Fix]

Но: средняя точка- виртуальная (я бы поставил два моста).

Земля реальная. Два моста ни чем не лучше одного - если владеете симуляторами, легко разберётесь. Минус двух мостов - удвоенное падение напряжения на диодах, плюс - можно взять на меньшее напряжение.

На "звуковую минусовую" микросхему идет просто земля (а в подыдущей схеме идет только нижняя полуволна синусоиды).

А чтобы не писать в будущем подобного, прочтите хотя бы Шкритека...



[shaman-ivan]

ок, прочту.... И все же: имеет ли смысл собирать для САБА данную схему (ступенька ведь не критична будет для нч?). Мосфет 2.0 я то освоил... И еще вопрос: можно ли и чем заменить биполяры на полевики (есть возможность надергать последних из БП ПК)



[DTS]

есть возможность надергать последних из БП ПК

присмотрись хорошо, скорее всего получиться *надёргать* биполяры N-P-N, а P-N-P уже поискать .



[shaman-ivan]

ну а вообще как вариант, можно ведь полевиками раскачивать?!



[DTS]

лучше биполярами, меньше лишних проблем, сунул в схему и нет проблем, а с полевиками ещё придётся немного усложнить, в итоге получим усилитель ближе к мосфиту, так спрашивается зачем усложнять, мало того что схема не блещет устойчивостью, так ещё и ставить 4шт лишних транзистора+несколько резисторов,чтоб использовать полевики.
в схеме изначально заложена не очень хорошая особенность, вдруг вылетит хоть один транзистор на выходе, или хоть одна микросхема- почти всё выгорит+не симметричная нагрузка на каждую половину моста, как итог- *не долго музыка играла*.
Есть желание-делай, но учитывай,что две отдельно взятые схемы с усилением, работают намного стабильнее чем одна мостовая. Так что подумай о том,что не проще ли (да и надёжнее) сделать сабик на двухкатушечном динамике или взять два динамика по 4Ом, сунуть в один ящик и запитать каждый от своего усилителя, звуковое давление будет ни чуть не меньше, а надёжность в разы больше.



[shaman-ivan]

благодарю за помощь.



[Romaliani]

[FONT=&quot] Уважаемые специалисты, подскажите начинающему радиолюбителю … tehno022

[/FONT] Ищу подходящую схему для генератора синуса на герц 25 (+/- 10%), в особой точности нет необходимости.

Вот такая (висит на сайте паяльника) схема подойдет?



Какие есть тонкости при ее реализации?



[СветLANa]

Какие есть тонкости при ее реализации?

Собрать без ошибок...



[Romaliani]

Собрать без ошибок...

Чудненько!

Ну тогда, с Вашего позволения, еще пара вопросов:
1) как можно добавить регулировку амплитуды сигнала на выходе генератора?
2) можно чем-нибудь другим заменить лампы, как-то не очень надежны, а еще не нашел на 0,5А, есть на 300мА



[СветLANa]

На выходе можно поставить переменный резистор, можно в составе с аттенюатором.
Лампочки тут не горят, они служат для АРУ. Можете экспериментировать с разными миниатюрными лампочками и на разные напряжения.
В качестве элементов АРУ вместо лампочек также можно использовать терморезисторы, оптроны, полевые транзисторы...
Если не нужна автоматическая регулировка выходного напряжения при изменении частоты, то вместо лампочек можно поставить обычное сопротивление (то же можно сделать и при первоначальной настройке генератора).



[Romaliani]

На выходе можно поставить переменный резистор, можно в составе с аттенюатором.
Лампочки тут не горят, они служат для АРУ. Можете экспериментировать с разными миниатюрными лампочками и на разные напряжения.
В качестве элементов АРУ вместо лампочек также можно использовать терморезисторы, оптроны, полевые транзисторы...
Если не нужна автоматическая регулировка выходного напряжения при изменении частоты, то вместо лампочек можно поставить обычное сопротивление (то же можно сделать и при первоначальной настройке генератора).

Спасибо. Понятно, если не использовать лампы, то идет усложнение схемы.
Всё, что мне нужно от схемы - это:
- синус с фиксированной частотой в 25 Гц;
- обязательная регулировка амплитуды вых. сигнала
Остается минимально модифицировать схему на TDA2030A под мои нужды.

Правильно ли я понимаю, что достаточно:
1) Подобрать необходимые номиналы компонентов в мосте Вина;
2) установить на сигнальный вход TDA переменный резистор, номиналом, допустим, 10кОм?
3) частота фиксированная, и при этом лампы можно оставить?
:tehnari_ru_203:



[СветLANa]

1. - Да
2. - Выход микросхемы может быть и малоомным. Величина резистора зависит от величины нагрузки, она должна быть, примерно, раз в десять меньше, чем сопротивление нагрузки, это нужно, чтобы регулировка напряжения была достаточно плавной.
3. - При фиксированной частоте лампы ставить, как раз, не обязательно. Подобрать сопротивления в обратной связи по минимуму искажений на нужной частоте...



[Romaliani]

1. - Да
2. - Выход микросхемы может быть и малоомным. Величина резистора зависит от величины нагрузки, она должна быть, примерно, раз в десять меньше, чем сопротивление нагрузки, это нужно, чтобы регулировка напряжения была достаточно плавной.
3. - При фиксированной частоте лампы ставить, как раз, не обязательно. Подобрать сопротивления в обратной связи по минимуму искажений на нужной частоте...

2. Так и есть. Номинальное сопротивление нагрузки в пределах 4-16 Ом. Это сопротивление динамических головок. В таком варианте использования сам генератор нужен для «размятия» подвесов новых динамиков. Нашел на 1 кОм, меньшего переменного резистора нет, его и водружу.
3. Раз уже есть лампы, пусть стоят.



[Romaliani]

Собрал генератор, даже упаковал в корпус.





Питание схемы заниженное, не более +/-10 в.
Результатом я почти доволен. Почти, потому что, видимо, перемудрил с коммутацией переменного резистора, отвечающего за амплитуду, не регулирует, разберусь потом.


Мультиметр показал что: 1) частота генератора 19 Гц (сначала хотел герц на 25, но по номиналам деталей в наличии получалось 20 Гц); 2) выходное напряжение на клеммах ≈ 5,8 вольт. О форме синусоиды и об искажениях ничего сказать не могу, не чем проверить.

Доделаю индикацию питания и активное охлаждение поставлю.

Для начала хватит, но на будущее хочу еще более мощный генератор …



[jmd36]

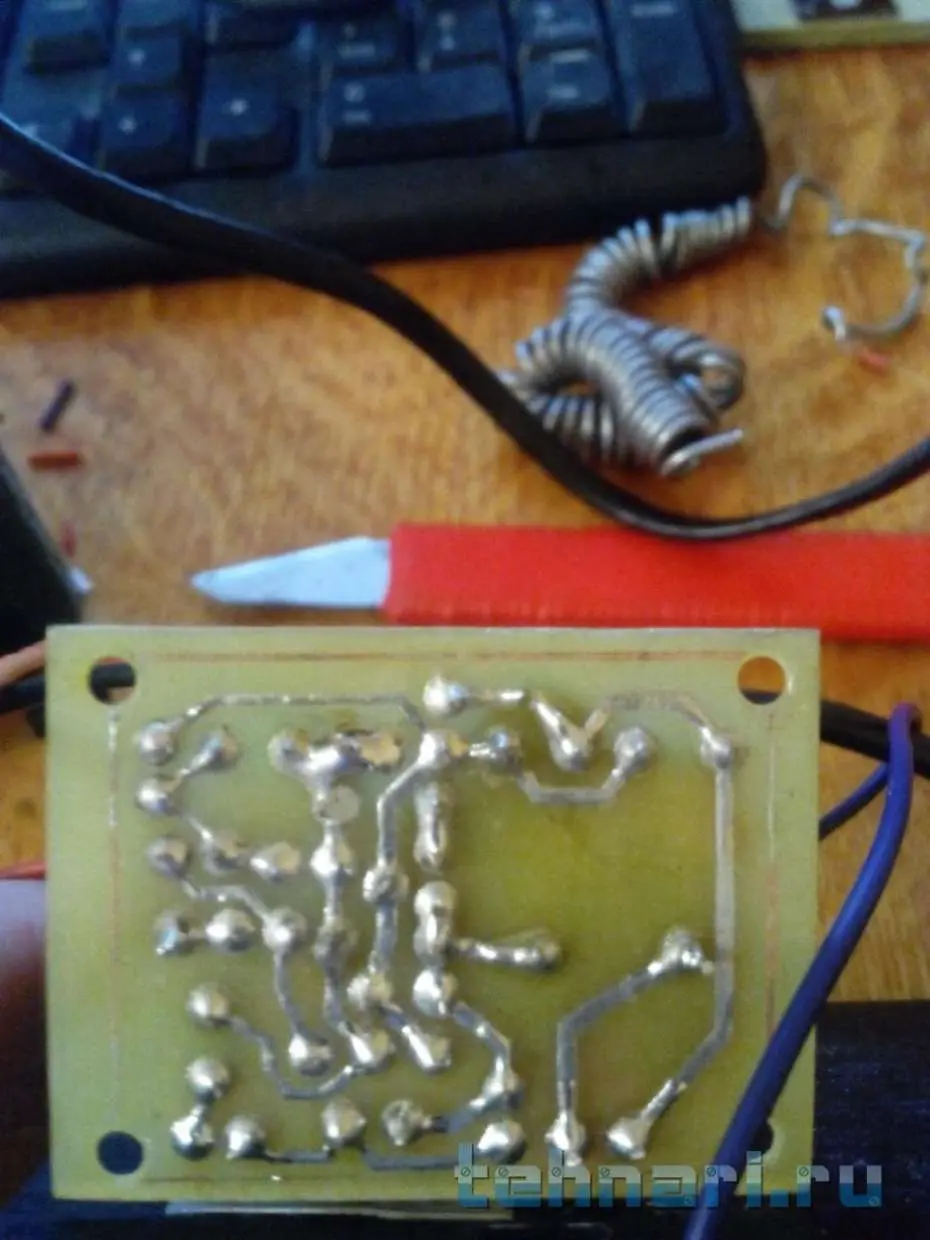

собрал усь на однополярном питании, фонит ужасно, что не так я делаю??
пробовал орт двух разных трансформаторов



[Focus 016]

собрал усь на однополярном питании, фонит ужасно, что не так я делаю??

Сколько вольт питание?



[jmd36]

Сколько вольт питание?

с маленького 22 подавал, с большого 25 ,постоянки



[Вадим_Ф]

Блок питания правильно подключен?



[jmd36]

Блок питания правильно подключен?

в смысле правильно?



[sergeisam]

В смысле подключения "+" и "-" .
