Как намотать тороидальный трансформатор?

[Mr.Fix]

Попробуйте найти строчный трансформатор от старых ламповых телевизоров, неважно, цветного или чёрно-белого. Вот его и используйте.
Если по теме, то нужно хотя бы знать необходимое выходное напряжение для предварительного расчёта. Поищите паспорт или хотя бы марку прибора.



[Кумир1]

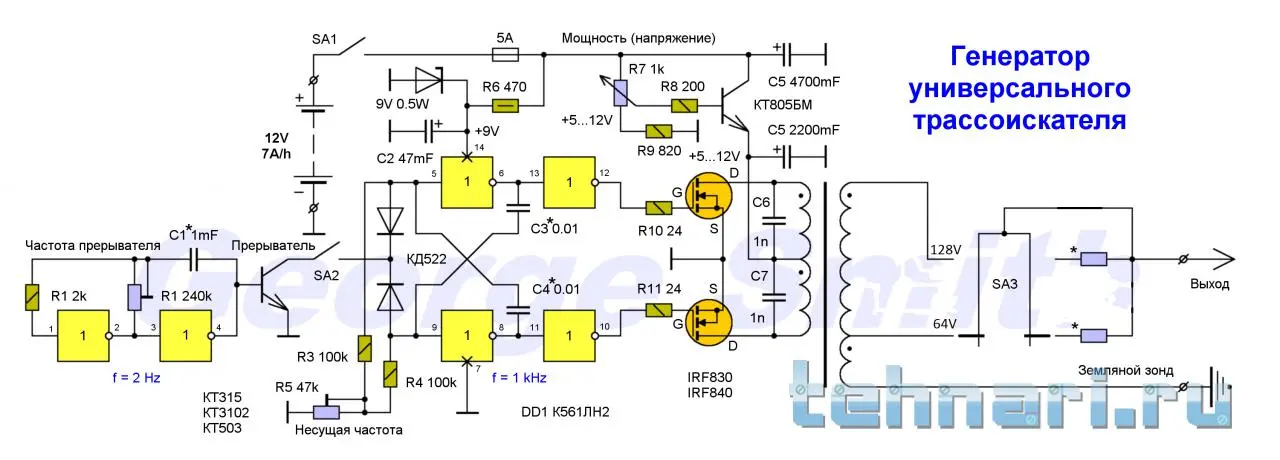

вот для этой схемы нужен трансформатор. На 40ватт не меньше. Напряжение указано на схеме. А с другой стороны для подачи импульса в кабель 0,4кВ, 6кВ напряжение не важно, важно мощность которую туда подать. Или я не прав?



[Вячеслав12]

Вот мой первый опыт с намоткой трансформатора, и достался мне для этого тор))) мотал не торопясь, пару вечеров. Могу сказать что не так сложно его мотать, как болят пальцы после:jazik: Потребление ~9mA при нпруге в сети 230В. И появилось пара вопросов: Вторичку мотать в любую сторону или в туже что и первичку? Подойдет ли для изоляции между обмотками бумага от конденсаторов?



[urfinjuss66]

Вторичку мотать все равно в какую. Изоляция - фторопласт(фум), малярная лента, х/б изолента, лейкопластырь, бумага, пергамин, стеклоткань, лакоткань, думаю капроновые чулки даже пойдут. Главное, что б дырки хватило для намотки вторички, так как при изоляции она быстро уменьшается.http://www.tehnari.ru/f119/t98428/



[Вячеслав12]

Спасибо! Понял



[AlexK]

Собираюсь намотать трансформатор для бп к тда7294, есть пару совсем глупых вопросов:
На выходе трансформатора должен быть +u, -u и земля. Вторичную обмотку нужно наматывать таким образом - от минуса к плюсу (u*2), и в центре вторички вывести землю?



[СветLANa]

На выходе трансформатора не будет плюсов и минусов, только переменное напряжение. Плюсы и минусы появляются только после выпрямителя. Если нужно двухполярное напряжение, то вторичная обмотка может иметь вывод из середины.



[Mosconi]

Всем привет, знающие люди подскажите пожалуйста, реально ли реализовать такой трансформатор или нет, суть вот в чем, необходим трансформатор 60в 30а постоянного тока, реально ли его сделать из одного кольца? Какое кольцо необходимо, в интернете нашел ферритовое кольцо 220х150х22, только не помню намагниченное оно или нет, подойдет ли оно или нет? Так же находил формулы рассчета витков и что то дикие количества получались, около 730+ витков первички и еще больше вторички, и провод вторички 3.45мм2, так же еще один момент, нужно ли на выходе ставить конденсаторы? Нашел конденсатор на 63в 3300мкф.
Такой транс будет питать 4 драйвера 8-80в/5.9а



[WHS]

Вам нужен импульсный блок питания или же классический трансформаторный? Если трансформаторный то нужно не ферритовое, а кольцо из трансформаторной стали. Ищите порядка 2кВт сердечник.



[Mosconi]

Вам нужен импульсный блок питания или же классический трансформаторный? Если трансформаторный то нужно не ферритовое, а кольцо из трансформаторной стали. Ищите порядка 2кВт сердечник.

В чем будет разница между импульсником и классическим?



[СветLANa]

В чем будет разница между импульсником и классическим?

Прежде всего, в размерах.
Ну а также, в сложности изготовления, сложности с защитой от импульсных помех (если нужен High End усилитель)...



[Mosconi]

Прежде всего, в размерах.
Ну а также, в сложности изготовления, сложности с защитой от импульсных помех (если нужен High End усилитель)...

Размер не важен, он будет питать драйвера которые в свою очередь будут питать и управлять шаговыми двигателями, двигатели 4шт по 5.9а, драйвера 4 шт, потребляют около 0.1-0.2а каждый



[Mosconi]

Из расчетов что я делал на основе сердечника 220х150х22, у меня получилось то что этот сердечник может выдержать 2584вт, на него необходимо намотать 1143 витка первички и 1200 витков вторички, медным проводом сечением 3.46мм2.
Все что насчитал что то мне кажется ошибочно



[sergeisam]

что то мне кажется ошибочно

Абсолютно ошибочно.



[WHS]

Из расчетов что я делал на основе сердечника 220х150х22, у меня получилось то что этот сердечник может выдержать 2584вт

Чтоб автор имел визуальное представление что есть имульсный БП и трансформаторный
Импульсный:



Трансформаторный:



[Mosconi]

Чтоб автор имел визуальное представление что есть имульсный БП и трансформаторный

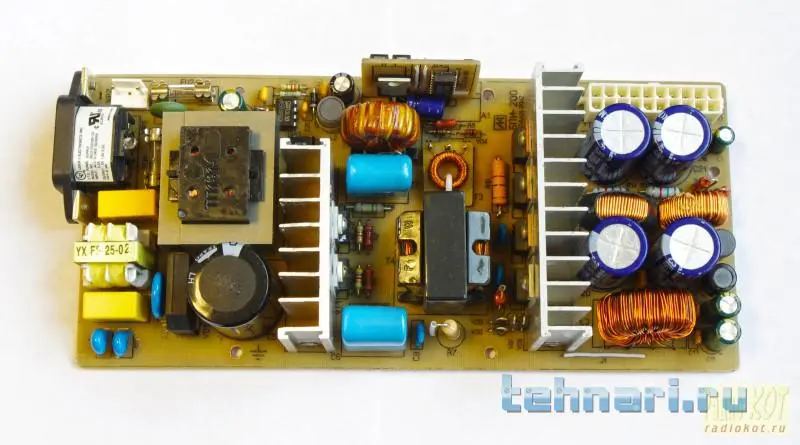

Импульсный:

Посмотреть вложение 252477

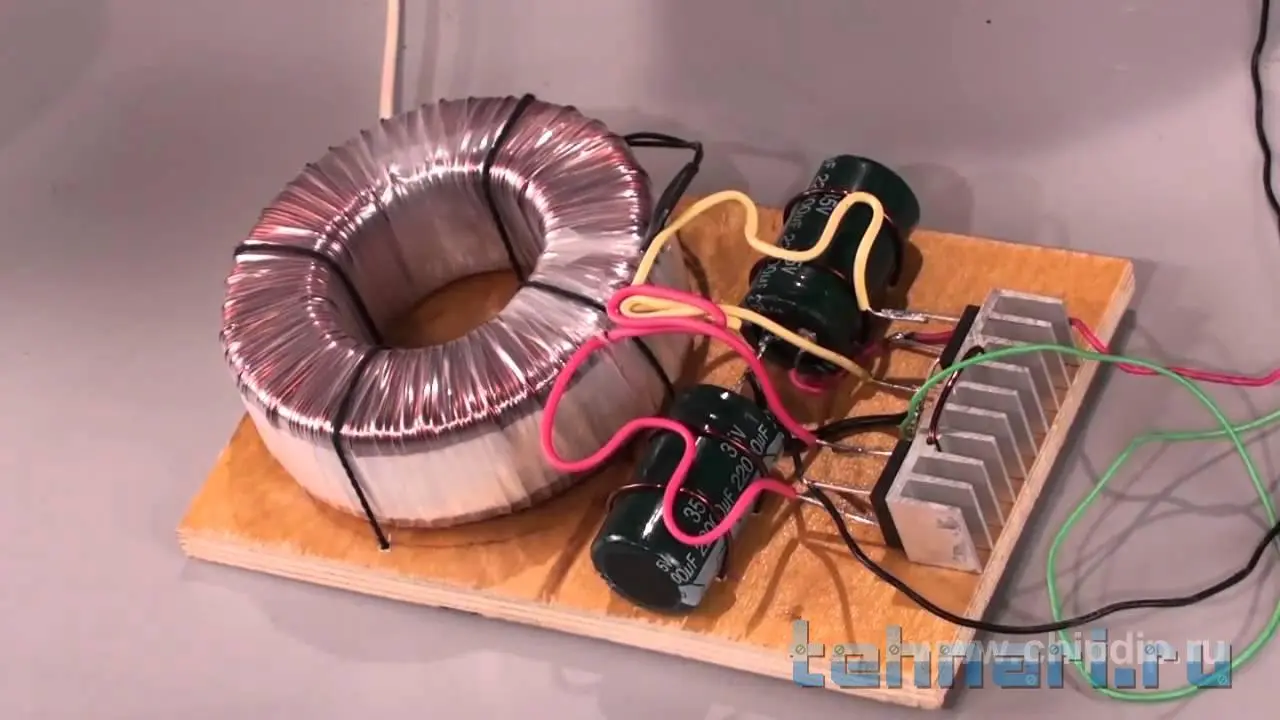

Трансформаторный:

Посмотреть вложение 252478

Трансформаторный я так понимаю легче, нооо..... Какие подводные камни?



[WHS]

Какие подводные камни?

Вес и размер, ну и цена железа



[Mosconi]

Абсолютно ошибочно.

Хоть в чем то есть доля правды? Хотя бы где то рядом



[Mosconi]

Вес и размер, ну и цена железа

Вес и размер я уже говорил выше, не важен, так как нет надобности тесно компоновать, а цена? Я так понимаю из за сердечника будет высока?



[WHS]

Именно из-за сердечника дорого, хотя это всё относительно, Потому что у кого-то например имеются запасы трансформаторного железа (или возможность достать "на халяву") а у кого-то например наоборот есть всё для импульсника.
