Усилитель для наушников

[ИгорьМ]

Дать не жалко,но никто не просил.

Можно мне попросить на TDA2050 , для полочной двухполосной ,20ватной акустики подойдет какой то вариант из тех что в дневнике у вас? Я просто вечерами сижу тихонько вечерами паяю разные платы, хоть и не всегда понимаю самой схемы, но для меня это вроде медитации)



[М.Васильев]

Может тогда тему другую перейти? Здесь не место



[diman86]

Да, тема для ушников (по идее )

Можно мне попросить на TDA2050 , для полочной двухполосной ,20ватной акустики

Вот тему и создай.

Так что готовая ПП намного облегчается жизнь)

А что делать с макросами? Потом наблюдаем зрелище, когда макросы не совпадают, детали стоят полубоком, в стороне или еще как. Ужасный вид.
Все таки важно освоить программу полностью.



[М.Васильев]

дал ссылку на даташитную плату в дневнике.качайте .



[ИгорьМ]

Все ,создал тему для TDA 2050 http://www.tehnari.ru/f170/t88695/#post913477



[ИгорьМ]

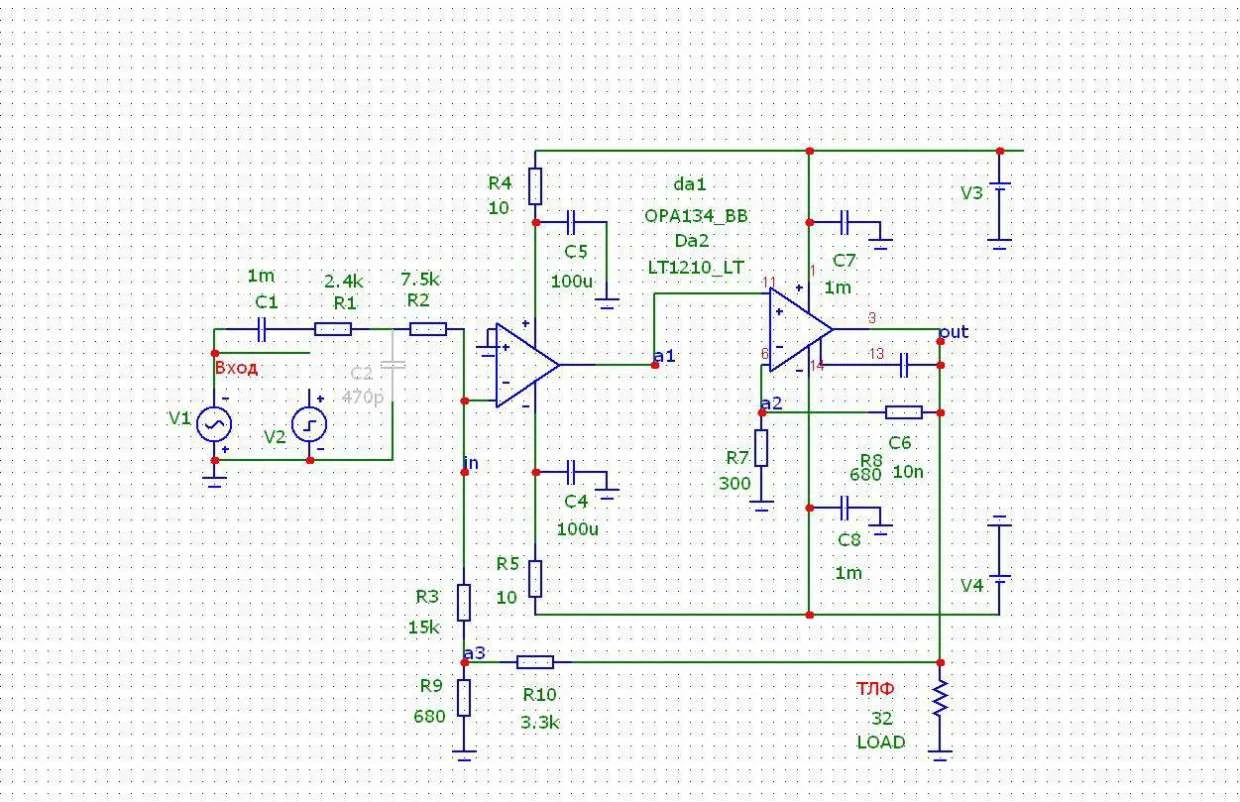

Насколько сильно будет нагреваться LT1210CR по этой схеме. Беспокоит вопрос в том что корпус не ТО-220 и как организовать грамотно для такого корпуса охлаждение? Гляжу на микросхемы , получается сама плата будет отводить тепло получается.



[Azziop]

Не собирай эту схему, она не стабильна.



[ИгорьМ]

Странно вроде бы положительно отзывались . Ну микросхемы и операционники уже лежат у меня дома, так или иначе я на них что нибудь буду собирать , хотя бы ради удовольствия))



[Azziop]

Ну собирай. Отрицательный результат еще более ценен чем положительный. Заставляет думать что и почему не так.



[Azziop]

Странно вроде бы положительно отзывались .

Это схема из симулятора и похоже что в ней что-то обрезано. Два последовательно включенных усилителя охваченные только одной общей обратной связью легко становятся генератором.



[ИгорьМ]

В даташите много очень схем с этой микросхемой , возможно оттуда что нибудь позаимствовать ?



[George Smith]

Не собирай эту схему, она не стабильна.

Ну собирай. Отрицательный результат еще более ценен чем положительный. Заставляет думать что и почему не так.

Андрей, там вроде один каскад в режиме инвертора работает, т.е. обратная связь отрицательная ...



[Azziop]

Андрей, там вроде один каскад в режиме инвертора работает, т.е. обратная связь отрицательная ...

Что-то меня перемкнуло. Не заметил местной обратной связи на ЛТ1210. Как говорится "смотришь в книгу..."!-)
Да, должна работать.



[М.Васильев]

Не собирай эту схему, она не стабильна.

Аргументы в студию.
Запас петлевого 70градусов .Отсутствие выброса в точках суммирования . все по классике жанра.



[George Smith]

Аргументы в студию. Запас петлевого 70градусов это нестабильно? Отсутствие и присутствие выброса в точках суммирования , анализ АФЧХ ппокажите в пользу своих слов.

Максим, уже разобрались, просто человек не обратил внимание, бывает у всех ...



[ИгорьМ]

А будет ли ПП , хотя бы черновой вариант , по которому можно собрать усилитель? А то беспокоюсь как бы не забыли про нее)



[М.Васильев]

А будет ли ПП , хотя бы черновой вариант , по которому можно собрать усилитель? А то беспокоюсь как бы не забыли про нее)

будет будет. почти созрело решение



[LegazmEy]

Я плату Розе облудил, потом снизу феном подогрел и на эти облуженные дорожки OPA встала как влитая без нагрева. Очень уж мелко все, 5 мм длина корпуса микросхемы да еще и SMD резисторы

где у нас в Кирове можно купить сплав Розе, подскажите пожалуйста



[М.Васильев]

плата ,детальки пока не подписаны,стабилизаторы цоколевку своих поставите. по возможности гляньте разводку .перепробовал несколько вариантов.оптимального так и не нашел.Больно уж камень несимметричен



[ИгорьМ]

плата ,детальки пока не подписаны,стабилизаторы цоколевку своих поставите. по возможности гляньте разводку .перепробовал несколько вариантов.оптимального так и не нашел.Больно уж камень несимметричен

Хотел поинтересоваться, это уже финальная ПП? Все остальное мне самому необходимо доделать?
